专利号: 2024214220260
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

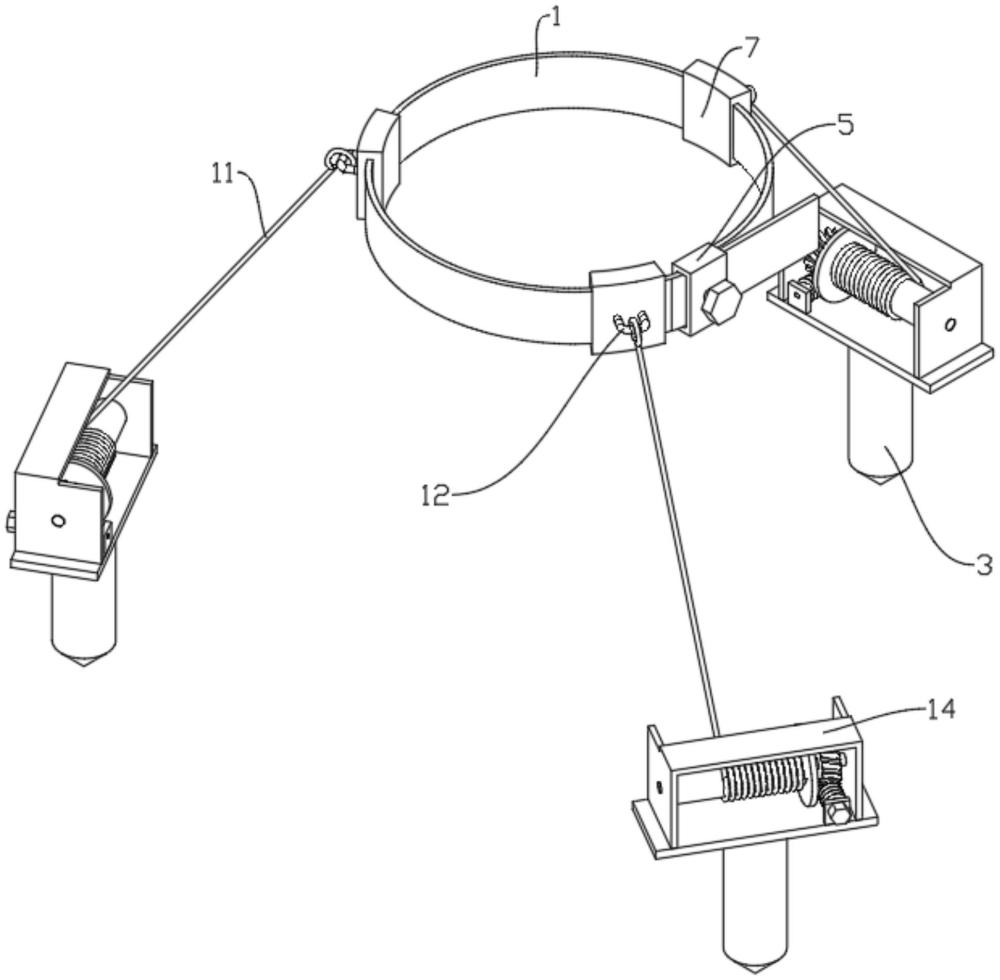

1.一种水土保持植株定植装置,其特征在于:包括:

塑胶束缚带(1),所述塑胶束缚带(1)一端固定连接有穿插框(5),所述塑胶束缚带(1)另一端插接于穿插框(5)内部,所述穿插框(5)外部前侧开设有连接孔(6),所述塑胶束缚带(1)上套接有若干均匀分布的连接块(7),所述连接块(7)同塑胶束缚带(1)滑动连接;

锁紧组件(2),所述锁紧组件(2)设置于穿插框(5)同塑胶束缚带(1)之间;

固定桩(3),所述固定桩(3)若干均匀分布设置于塑胶束缚带(1)下方,所述固定桩(3)上端均固定连接有安装板(8),所述安装板(8)上端两侧均固定连接有挡板(9),所述挡板(9)之间设置有收卷轮(10),所述收卷轮(10)两端分别同挡板(9)相互靠近的一侧转动连接,所述收卷轮(10)外部均缠绕有线缆(11);

控制组件(4),所述控制组件(4)设置于安装板(8)同收卷轮(10)之间。

2.根据权利要求1所述的一种水土保持植株定植装置,其特征在于:所述锁紧组件(2)包括:第一摩擦块(201),所述第一摩擦块(201)固定连接于穿插框(5)内部后侧;

螺栓(202),所述螺栓(202)设置于穿插框(5)外部前侧,所述螺栓(202)后端同连接孔(6)内部螺纹连接,所述螺栓(202)后端通过连接孔(6)内部延伸至穿插框(5)内部;

第二摩擦块(203),所述第二摩擦块(203)固定连接于螺栓(202)后端,所述塑胶束缚带(1)位于第一摩擦块(201)同第二摩擦块(203)之间。

3.根据权利要求1所述的一种水土保持植株定植装置,其特征在于:所述连接块(7)外部相互远离的一侧均固定连接有安装环(12),所述线缆(11)连接收卷轮(10)的另一端均通过固定连接有铁扣(13)同安装环(12)连接。

4.根据权利要求1所述的一种水土保持植株定植装置,其特征在于:所述控制组件(4)包括:隔板(401),所述隔板(401)分别固定连接于安装板(8)上端的前后;

蜗轮(402),所述蜗轮(402)转动连接于挡板(9)之间靠近隔板(401)的一侧,且蜗轮(402)同收卷轮(10)的转轴固定连接;

蜗杆(403),所述蜗杆(403)两端设置于隔板(401)之间,所述蜗杆(403)两端分别同隔板(401)相互靠近的一侧转动连接。

5.根据权利要求4所述的一种水土保持植株定植装置,其特征在于:所述挡板(9)上端均设置有敲击板(14),所述隔板(401)外部靠近敲击板(14)的一侧均转动连接有调节头(15),所述调节头(15)均同蜗杆(403)的转轴固定连接。
