专利号: 2024214218294
申请人: 佛山市厢朗电梯部件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

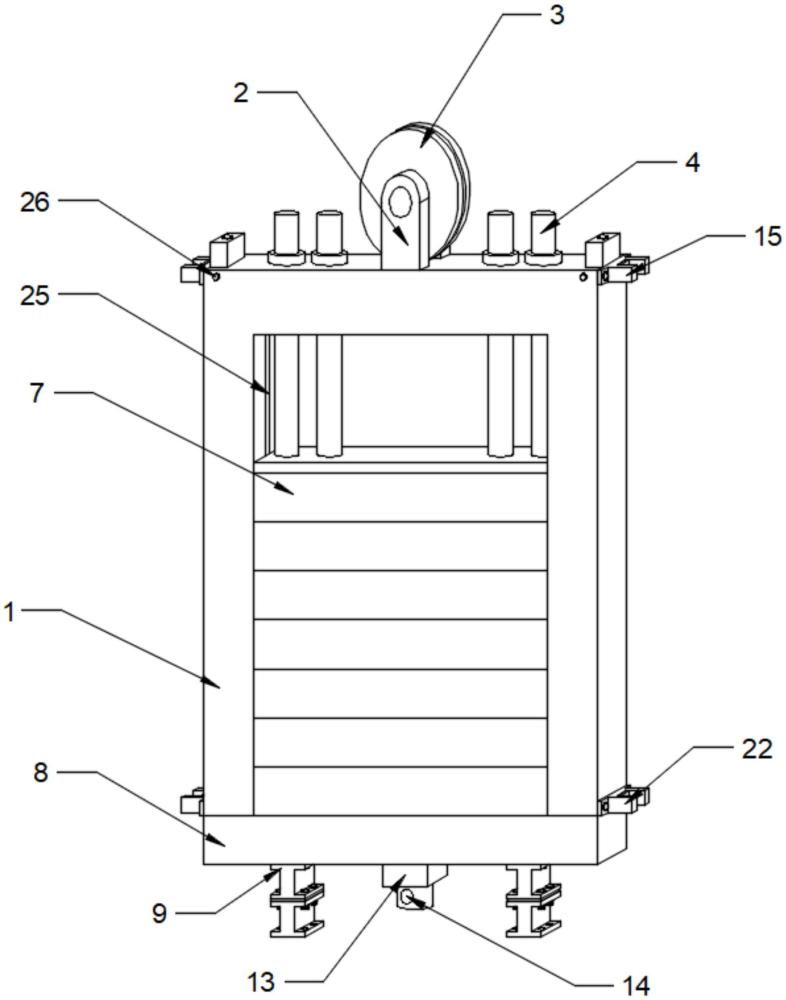

1.一种高强度减震型电梯对重架,包括对重架(1),其特征在于:所述对重架(1)的上端设置有安装架(2),所述安装架(2)的上端设置有曳引盘(3),所述对重架(1)的内侧设置有多组压杆(4),多组所述压杆(4)的侧面均设置有限位螺母(5),所述限位螺母(5)位于对重架(1)的上端外表面,多组所述压杆(4)的下端设置有压板(6),所述压板(6)的下端设置有多组混凝对重块(7),所述对重架(1)的内侧设置有两组安装槽(25),多组所述混凝对重块(7)的下端设置有下梁(8)。

2.根据权利要求1所述的一种高强度减震型电梯对重架,其特征在于:所述下梁(8)的下端设置两组撞头(9),两组所述撞头(9)的下端设置有连接板(10),两组连接板(10)的下端均设置有另一组撞头(9),上端两组所述撞头(9)内侧设置有多组第一固定螺栓(12),上下两组所述撞头(9)和连接板(10)的内侧均设置有多组连接螺栓(11),所述下梁(8)的下端设置有补偿装置(13),所述补偿装置(13)的内侧设置有补偿连接孔(14),所述对重架(1)的上端设置有两组润滑器(16),两组所述润滑器(16)的内侧均设置有安装螺栓(26),两组所述润滑器(16)的上端均设置有安装盖(17),两组所述润滑器(16)的相对外侧均设置有上导靴(15),所述上导靴(15)的内侧设置有两组第二固定螺栓(18),两组所述第二固定螺栓(18)的内侧设置有弹簧伸缩挤压管(20),所述弹簧伸缩挤压管(20)的右端设置有润滑油口(21),所述弹簧伸缩挤压管(20)的右端端部设置有挤压板(19),两组所述上导靴(15)的下端均设置有辅助导靴(22),所述辅助导靴(22)的内侧均设置有第二固定螺栓(18),所述辅助导靴(22)的内侧设置有弹簧(24),所述弹簧(24)的右侧设置有缓冲板(23)。

3.根据权利要求1所述的一种高强度减震型电梯对重架,其特征在于:所述对重架(1)的内侧设置有通孔,多组所述压杆(4)通过对重架(1)的通孔与对重架(1)可拆卸连接。

4.根据权利要求1所述的一种高强度减震型电梯对重架,其特征在于:多组所述混凝对重块(7)通过对重架(1)内侧设置的安装槽(25)与对重架(1)可拆卸连接,所述曳引盘(3)的内侧设置有通孔,所述安装架(2)通过曳引盘(3)的通孔与曳引盘(3)可拆卸连接。

5.根据权利要求2所述的一种高强度减震型电梯对重架,其特征在于:多组所述撞头(9)的内侧均设置有通孔,多组所述连接板(10)的内侧均设置有通孔,所述下梁(8)的内侧设置有通孔,多组所述撞头(9)内侧设置的通孔均与连接板(10)内侧设置的通孔平齐,多组所述第一固定螺栓(12)通过撞头(9)的通孔与撞头(9)可拆卸连接,多组所述第一固定螺栓(12)通过下梁(8)的通孔与下梁(8)可拆卸连接,上下两组所述撞头(9)和连接板(10)通过多组连接螺栓(11)穿过通孔相互可拆卸连接。

6.根据权利要求2所述的一种高强度减震型电梯对重架,其特征在于:所述润滑器(16)的内侧设置有通孔,所述安装螺栓(26)通过对重架(1)的通孔与对重架(1)可拆卸连接,所述安装螺栓(26)通过润滑器(16)的通孔与润滑器(16)可拆卸连接,所述润滑器(16)通过安装螺栓(26)与对重架(1)可拆卸连接,所述上导靴(15)和辅助导靴(22)的内侧均设置有通孔,多组所述第二固定螺栓(18)分别通过上导靴(15)和辅助导靴(22)的通孔与上导靴(15)可拆卸连接,多组所述第二固定螺栓(18)通过对重架(1)的通孔与对重架(1)可拆卸连接,所述上导靴(15)和辅助导靴(22)均通过第二固定螺栓(18)与对重架(1)可拆卸连接。
