专利号: 202421421673X
申请人: 辽宁恒键铝业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

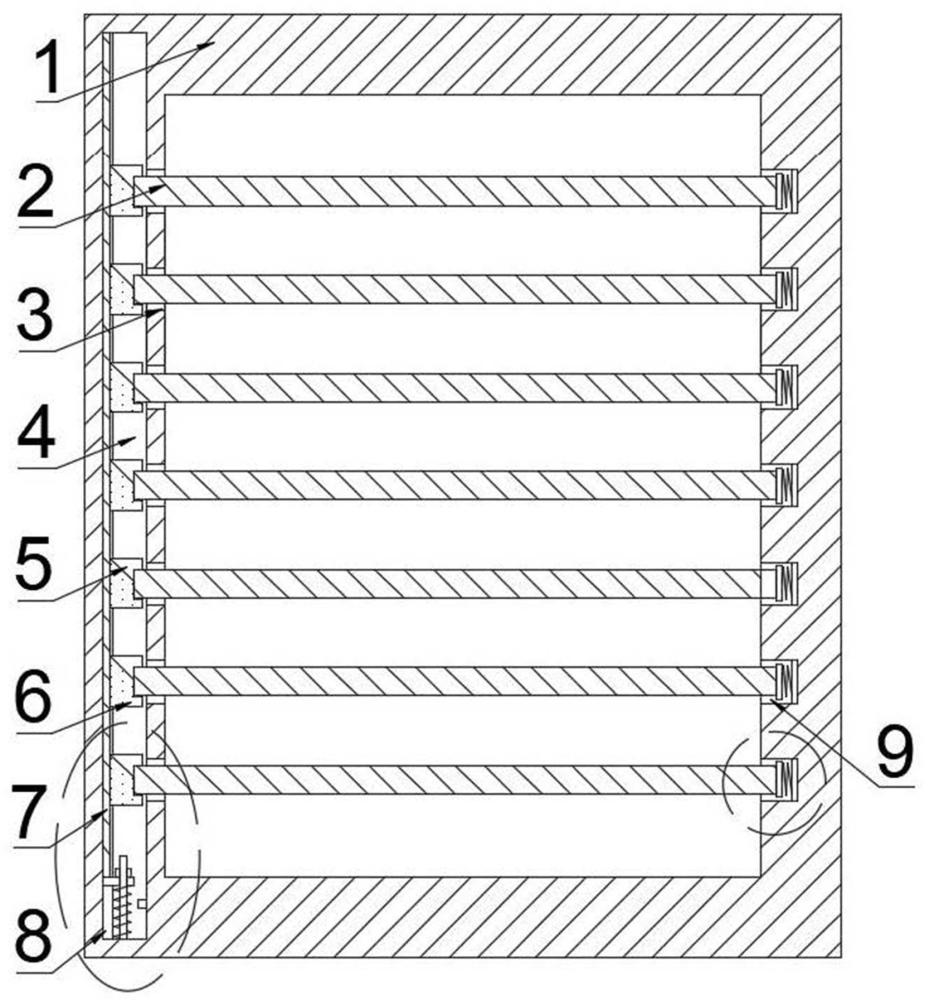

1.一种窗户防盗护栏(2)安装结构,其特征在于,包括窗框(1)、多个护栏(2)、多个锁块(6)和移动条(7),所述窗框(1)中一个竖直的框的前侧壁开设有安装槽(4),所述窗框(1)对应安装槽(4)一侧的内侧壁均匀开设有多个贯穿至安装槽(4)内的限位孔(3),所述窗框(1)对应滑槽(8)对面的一侧内侧壁均匀开设有多个插孔(9),且插孔(9)与限位孔(3)水平一一对应,所述插孔(9)内设置有弹性组件,所述安装槽(4)和限位孔(3)的深度大于插孔(9)的深度,多个护栏(2)分别水平插在插孔(9)和限位孔(3)中,所述安装槽(4)内对应远离限位孔(3)的一侧开设有竖直的滑槽(8),所述移动条(7)长度小于滑槽(8)长度且与滑槽(8)滑动连接,多个锁块(6)均匀设置在移动条(7)上,且能够与多个护栏(2)一一对应,所述锁块(6)上面向护栏(2)的一侧开设有缩口卡槽(5),所述缩口卡槽(5)包括上部的斜面缩口槽(19)和下部的半圆槽(20),所述斜面缩口槽(19)顶部开口至锁块(6)顶部边缘,下部与半圆槽(20)衔接,所述半圆槽(20)半径与护栏(2)的端面半径相同;所述移动条(7)底部设置有压板(13),所述压板(13)底部与安装槽(4)底部之间设置有第二压缩弹簧(10);所述窗框(1)的安装槽(4)上可拆卸的扣合有盖板(15)。

2.根据权利要求1所述的一种窗户防盗护栏(2)安装结构,其特征在于,所述弹性组件包括固定板(16)、第一压缩弹簧(17)和推板(18),所述固定板(16)设置在插孔(9)底部,第一压缩弹簧(17)一端与固定板(16)连接,另一端与推板(18)连接。

3.根据权利要求1所述的一种窗户防盗护栏(2)安装结构,其特征在于,所述安装槽(4)内底部竖直设置有限位杆(11),所述限位杆(11)贯穿于压板(13),且压板(13)能够相对于限位杆(11)竖直活动。

4.根据权利要求3所述的一种窗户防盗护栏(2)安装结构,其特征在于,所述限位杆(11)顶部套设置有转动板(14),转动板(14)能够压合在压板(13)上,所述安装槽(4)内侧壁对应接近第二弹簧压缩极限的位置设置有卡板(12),所述转动板(14)向下移动后经转动能够卡在卡板(12)底部。
