专利号: 2024214193530
申请人: 成都大图年梅科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

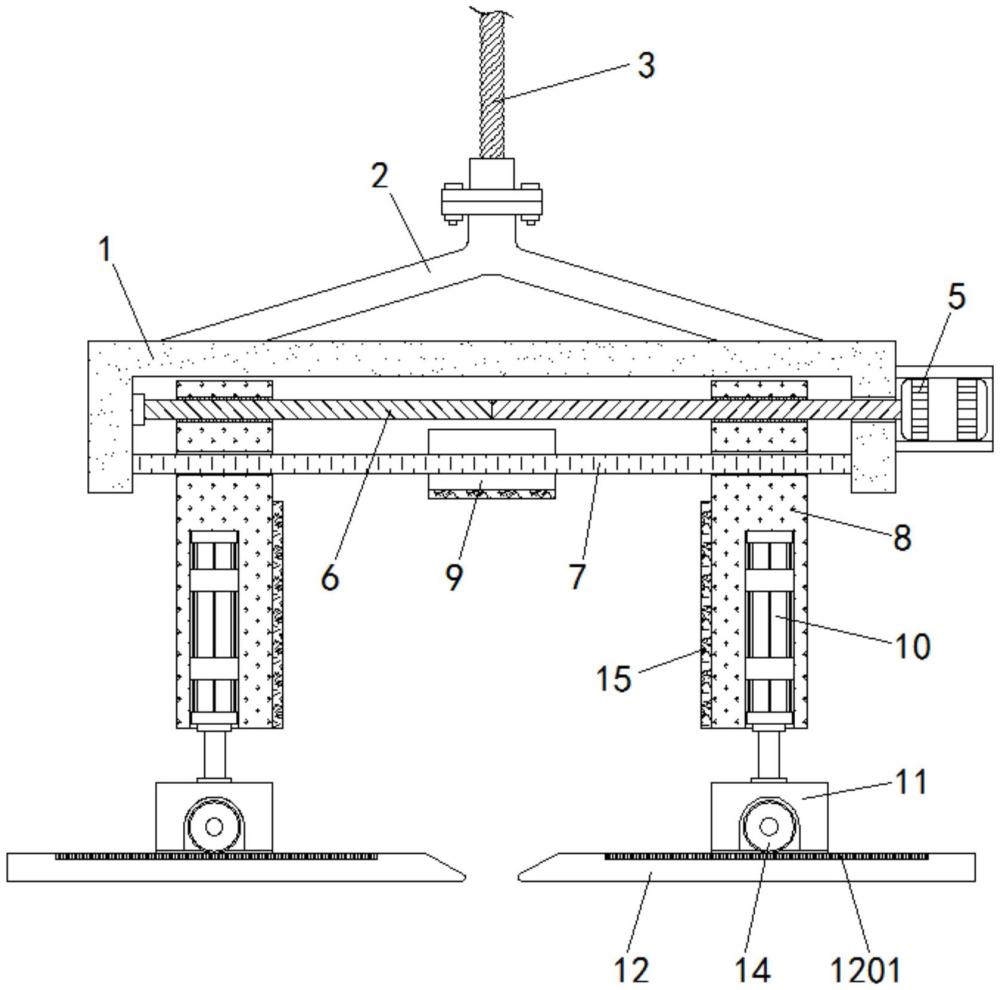

1.一种大型电力设备建设用起吊设备,包括活动座(1),其特征在于:所述活动座(1)的内部设置有限位夹持机构;

所述限位夹持机构包括固定连接于所述活动座(1)内部且数量为多个的导向杆(7),所述导向杆(7)的外侧固定连接有抵板(9),所述导向杆(7)的外侧滑动连接有数量为两个的限位块(8),所述活动座(1)的内部设置有用于调整限位块(8)位置的调节组件,所述限位块(8)的内部固定连接有电推杆(10),所述电推杆(10)的输出端固定连接有活动块(11);

所述活动块(11)的内部滑动连接有限位底板(12),所述活动块(11)的内部设置有用于调整限位底板(12)位置的移动组件,所述活动座(1)的顶部固定连接有用于连接吊装设备的吊装组件。

2.根据权利要求1所述的一种大型电力设备建设用起吊设备,其特征在于:所述抵板(9)底部及两个所述限位块(8)相对的一侧均固定连接有防护垫(15),两个所述限位块(8)在活动座(1)对称排布。

3.根据权利要求1所述的一种大型电力设备建设用起吊设备,其特征在于:所述调节组件包括固定连接于所述活动座(1)右侧的夹持电机(5),所述夹持电机(5)的输出端固定连接有与限位块(8)螺纹连接的双向螺杆(6)。

4.根据权利要求1所述的一种大型电力设备建设用起吊设备,其特征在于:所述移动组件包括固定连接于所述限位底板(12)顶部的传动齿条(1201),所述活动块(11)的内部固定连接有移位电机(13),所述移位电机(13)的输出端固定连接有与传动齿条(1201)啮合的传动齿轮(14)。

5.根据权利要求1所述的一种大型电力设备建设用起吊设备,其特征在于:所述限位底板(12)的前后两侧及其顶部均固定连接有限位滑块(1202),所述活动块(11)的内部开设有与限位滑块(1202)和限位底板(12)滑动适配的限位滑槽。

6.根据权利要求1所述的一种大型电力设备建设用起吊设备,其特征在于:所述吊装组件包括固定连接于所述活动座(1)顶部的连接架(2),所述连接架(2)的顶部可拆卸连接有起吊绳(3)。
