专利号: 2024214176107
申请人: 唐山继科印刷机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

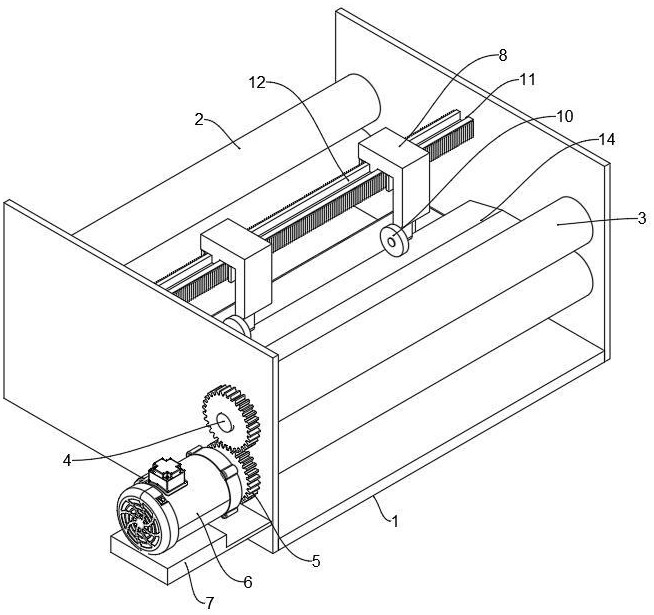

1.一种瓦楞纸覆膜机分段裁切装置,其特征在于,包括:

裁切装置本体(1),其内部设有固定杆(11),所述固定杆(11)为方形结构;

活动块(8),其底部设有切割轮(10),所述活动块(8)滑动设置在所述固定杆(11)上,所述活动块(8)上相对所述固定杆(11)滑动设有两个夹持板(16),所述活动块(8)上设有驱动两块所述夹持板(16)相对移动的驱动组件(9),所述夹持板(16)和所述固定杆(11)正对的端面均设有呈竖状分布的卡齿(13)。

2.根据权利要求1所述的瓦楞纸覆膜机分段裁切装置,其特征在于:所述活动块(8)上固定连接有嵌入块(17),所述固定杆(11)上设有可供所述嵌入块(17)嵌入的嵌入槽(12),所述嵌入槽(12)沿所述固定杆(11)长度方向延伸布置。

3.根据权利要求2所述的瓦楞纸覆膜机分段裁切装置,其特征在于:所述嵌入块(17)为方形结构。

4.根据权利要求2所述的瓦楞纸覆膜机分段裁切装置,其特征在于:所述驱动组件(9)包括:

双头螺杆(91),其转动设置在所述活动块(8)内;

两个滑块(92),其一端分别与两块所述夹持板(16)固定连接,另一端分别套设且螺纹连接在所述双头螺杆(91)的两端,所述活动块(8)上设有可供所述滑块(92)滑动的滑槽(93)。

5.根据权利要求1所述的瓦楞纸覆膜机分段裁切装置,其特征在于:所述裁切装置本体(1)前端相对转动连接有两个传动辊(2),所述裁切装置本体(1)后端通过转轴(4)相对转动连接有两个牵引辊(3),两个所述牵引辊(3)上的所述转轴(4)上套设有相互啮合的齿轮(5),所述裁切装置本体(1)上固定连接有固定板(7),所述固定板(7)上固定有电机(6),所述电机(6)的驱动轴和其中一根所述转轴(4)连接。

6.根据权利要求5所述的瓦楞纸覆膜机分段裁切装置,其特征在于:所述裁切装置本体(1)上正对所述切割轮(10)固定连接有收集槽(15),所述收集槽(15)和所述切割轮(10)之间的所述裁切装置本体(1)上固定连接有引导板(14),所述引导板(14)具有朝向所述牵引辊(3)延伸的水平端以及朝向所述收集槽(15)倾斜的倾斜端。
