专利号: 2024214140069
申请人: 山东扬航勘察测绘有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

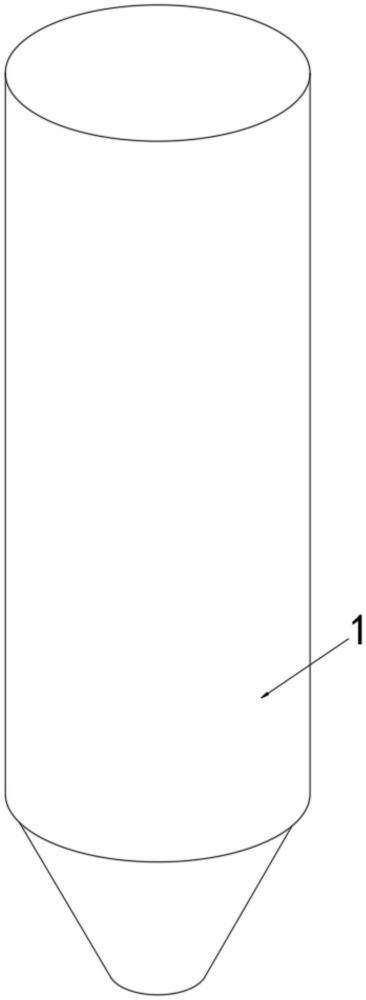

1.一种地质勘察连续取芯装置,包括钻头(1)和取样管(2),其特征在于,所述钻头(1)的下端开设有安装槽,所述取样管(2)插接于安装槽的内部,所述安装槽的中部开设有第一空腔,所述取样管(2)的两端均与空腔的内壁转动连接,所述取样管(2)的内部两侧均开设有滑槽,一侧所述滑槽的内部转动设置有往复丝杆(7),另一侧所述滑槽的内部固定设置有滑杆(13),所述滑杆(13)和往复丝杆(7)之间设置有推板(11),所述推板(11)的两端均固定设置有滑块(12),一侧所述滑块(12)与往复丝杆(7)螺纹套接,另一侧所述滑块(12)与滑杆(13)活动套接,所述第一空腔的一侧开设有第二空腔,所述第二空腔的内部设置有带动所述取样管(2)转动的第一传动机构,所述安装槽的上端设置有带动所述往复丝杆(7)转动的第二传动机构。

2.根据权利要求1所述的地质勘察连续取芯装置,其特征在于,所述第一传动机构包括第一锥齿轮(3)和第二锥齿轮(5),所述第一锥齿轮(3)固定套接于去取样管(2)的中端外壁,所述第二空腔的内部转动设置有传动杆(4),所述传动杆(4)的一端延伸至第一空腔的内部,所述第二锥齿轮(5)固定套接于传动杆(4)位于第一空腔内的一端,所述第一锥齿轮(3)与第二锥齿轮(5)啮合连接,所述空腔的内部固定设置有马达(6),所述马达(6)的输出端与传动杆(4)的一端固定连接。

3.根据权利要求1所述的地质勘察连续取芯装置,其特征在于,所述第二传动机构包括第一直齿轮(8)和第二直齿轮(10),所述往复丝杆(7)的上端延伸至滑槽的外侧,所述第一直齿轮(8)固定套接于往复丝杆(7)的外侧一端,所述安装槽的上端内壁固定设置有固定环(9),所述第二直齿轮(10)固定套接于固定环(9)的下端外壁,所述第一直齿轮(8)与第二直齿轮(10)啮合连接。

4.根据权利要求1所述的地质勘察连续取芯装置,其特征在于,所述第二空腔的内部安装有蓄电池。

5.根据权利要求1所述的地质勘察连续取芯装置,其特征在于,所述第二空腔的一侧开设有开口。

6.根据权利要求5所述的地质勘察连续取芯装置,其特征在于,所述开口的内部螺纹套设有封堵盖。
