专利号: 2024214124761
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

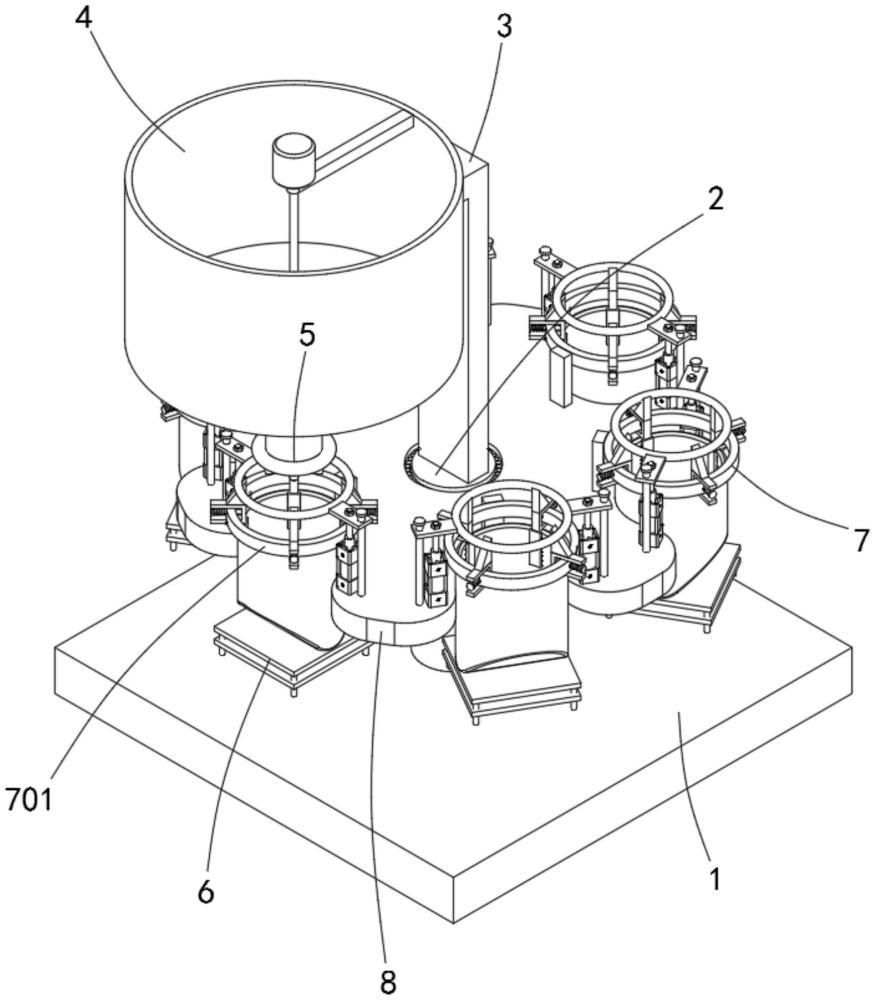

1.一种矿渣粉灌装装置,包括基座(1)、立柱(2)、支撑板(3)、矿渣粉罐(4)以及转台(8),其特征在于:所述转台(8)通过轴承转动安装在立柱(2)的外表面顶部,所述转台(8)的外表面开设有多个呈环形等间距分布的凹口,所述转台(8)上且位于各个凹口设置有夹持件(7),所述转台(8)上且位于各个夹持件(7)设置有计量件(6),所述支撑板(3)的两端分别与矿渣粉罐(4)和立柱(2)连接,所述夹持件(7)包括设置在转台(8)上方位置的圆环件(701),所述圆环件(701)与转台(8)通过转接板(703)连接,所述圆环件(701)的外表面设置有多个呈环形等间距分布的U型件(710),所述U型件(710)与圆环件(701)滑动设置。

2.根据权利要求1所述的一种矿渣粉灌装装置,其特征在于:所述矿渣粉罐(4)的内表面顶部固定设置有轴承板(401),且轴承板(401)上通过轴承转动安装有螺旋输料杆(403),所述螺旋输料杆(403)的顶端与上方第二伺服电机(402)的输出端通过联轴器连接装配。

3.根据权利要求1所述的一种矿渣粉灌装装置,其特征在于:所述U型件(710)的内表面中部固定设置有导轴(709),所述导轴(709)的外表面缠绕有复位弹簧(708),且复位弹簧(708)的两端分别与导轴(709)和圆环件(701)连接,所述U型件(710)的下表面固定设置有弧面夹板(707),所述弧面夹板(707)的凸面上固定设置有多个呈等间距分布的防滑条,所述U型件(710)的上表面固定安装有三角板(711)。

4.根据权利要求3所述的一种矿渣粉灌装装置,其特征在于:所述夹持件(7)还包括设置在圆环件(701)上方中部的圆角环(702),所述圆角环(702)与三角板(711)滑动设置,所述圆角环(702)的外表面固定设置有两组呈对称分布的侧板(704),所述侧板(704)上设置有用于对圆角环(702)进行升降的气缸(706),所述气缸(706)的固定端与转台(8)连接装配,且气缸(706)的输出端与侧板(704)连接装配,所述侧板(704)上且远离气缸(706)位置设置有导杆(705),所述导杆(705)与转台(8)连接,所述侧板(704)与导杆(705)滑动设置。

5.根据权利要求1所述的一种矿渣粉灌装装置,其特征在于:还包括用于对转台(8)进行驱动和锁定的驱动组件,所述驱动组件包括固定安装在转台(8)下表面中部的蜗轮(204),以及固定安装在立柱(2)外表面且位于蜗轮(204)位置的轴承架(201),所述轴承架(201)的内表面且位于蜗轮(204)位置通过轴承转动安装有蜗杆(202),且蜗杆(202)与蜗轮(204)啮合设置,并且蜗杆(202)的外端与外部第一伺服电机(203)的输出端通过联轴器连接装配。

6.根据权利要求1所述的一种矿渣粉灌装装置,其特征在于:还包括用于对粉尘进行吸取的吸尘组件(5),所述吸尘组件(5)包括固定安装在矿渣粉罐(4)外表面底部的环形管(504),以及固定安装在环形管(504)外表面的风筒(502),所述环形管(504)的下表面固定安装有多个呈环形等间距分布的吸头(503),所述风筒(502)的内部安装有风机(501),所述风筒(502)的内部且位于风机(501)下方位置设置有滤芯。

7.根据权利要求1所述的一种矿渣粉灌装装置,其特征在于:所述计量件(6)包括设置在转台(8)下方位置的上压板(601),以及设置在上压板(601)下方中部的下压板(604),还包括外部的逻辑控制模块,用于对信号进行接收并发送指令,所述下压板(604)与转台(8)通过L型固定板(605)连接,所述上压板(601)的下表面固定设置有导柱(602),所述导柱(602)的底端贯穿下压板(604)并延伸至所述下压板(604)的下方位置,所述导柱(602)与下压板(604)滑动设置,所述下压板(604)的上表面中部安装有压力监测模块(603),所述压力监测模块(603)、第二伺服电机(402)、第一伺服电机(203)、气缸(706)、风机(501)、逻辑控制模块电性连接。
