专利号: 2024214105987
申请人: 克拉玛依市诚谊科技服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

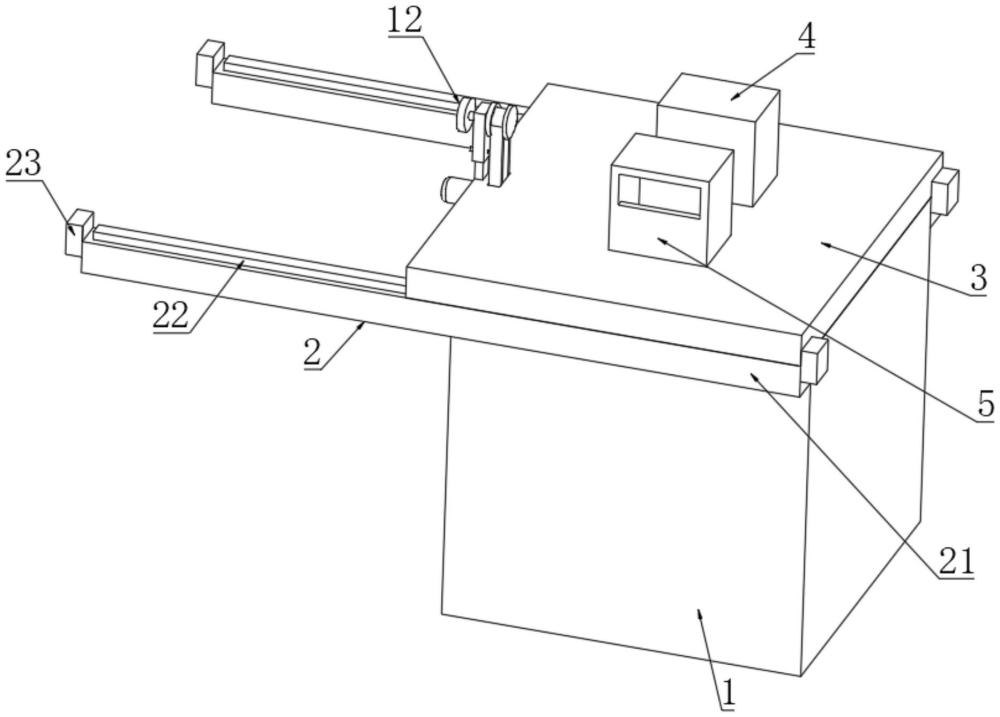

1.一种电动开盖式地埋垃圾箱,包括垃圾箱箱体(1),其特征在于:所述垃圾箱箱体(1)上设置有具有导向功能的导向组件(2);

所述垃圾箱箱体(1)的上端滑动连接有箱盖(3),所述箱盖(3)上设置有分类收集的收集组件;

所述垃圾箱箱体(1)的内部设置有对箱盖(3)进行移动的移动组件;

所述垃圾箱箱体(1)上设置有便于手动对箱盖(3)进行移动的旋转组件(12);

所述旋转组件(12)包括开设于箱盖(3)内部的通孔(121),所述通孔(121)的内部设置有连接带(122),所述连接带(122)的内部设置有旋转辊(123),所述旋转辊(123)的侧壁上固定连接有连接杆(124),所述连接杆(124)的一端固定连接有旋转盘(125),所述连接杆(124)的外侧转动连接有安装板(126),所述安装板(126)的内部滑动连接有固定板(127),所述固定板(127)固定安装于箱盖(3)上端,所述固定板(127)和安装板(126)的内部共同插接有插杆(128)。

2.根据权利要求1所述的一种电动开盖式地埋垃圾箱,其特征在于:所述导向组件(2)包括固定安装于垃圾箱箱体(1)两侧的两个安装杆(21),两个所述安装杆(21)的上端均固定连接有突出杆(22),两个所述安装杆(21)的两端均固定连接有限位板(23),所述限位板(23)抵接于箱盖(3)的一端,两个突出板的上端滚动连接有均匀分布的多个滚珠(24)。

3.根据权利要求2所述的一种电动开盖式地埋垃圾箱,其特征在于:所述箱盖(3)的内部开设有滑槽,多个所述滚珠(24)设置于滑槽内部。

4.根据权利要求1所述的一种电动开盖式地埋垃圾箱,其特征在于:所述收集组件包括对称分布于箱盖(3)上的第一投放箱(4)和第二投放箱(5),所述垃圾箱箱体(1)内部分别滑动连接有第一收集箱(6)和第二收集箱(7),所述第一收集箱(6)和第二收集箱(7)分别设置于第一投放箱(4)和第二投放箱(5)下端,所述第一收集箱(6)和第二收集箱(7)的上端均固定连接有对称分布的多个挂耳(8)。

5.根据权利要求4所述的一种电动开盖式地埋垃圾箱,其特征在于:所述第一收集箱(6)和第二收集箱(7)的侧壁均开设有垃圾投放口。

6.根据权利要求1所述的一种电动开盖式地埋垃圾箱,其特征在于:所述移动组件包括固定安装于垃圾箱箱体(1)上端的固定块(9),所述固定块(9)滑动连接于箱盖(3)内部,所述固定块(9)的内部螺纹连接有丝杆(10),所述丝杆(10)转动连接于箱盖(3)内部,所述丝杆(10)的一端贯穿箱盖(3)连接有电机(11),所述电机(11)固定安装于箱盖(3)侧壁。

7.根据权利要求6所述的一种电动开盖式地埋垃圾箱,其特征在于:所述连接带(122)设置于丝杆(10)外侧,所述丝杆(10)与连接带(122)接触的表面为粗糙圆柱面。
