专利号: 2024214064578
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

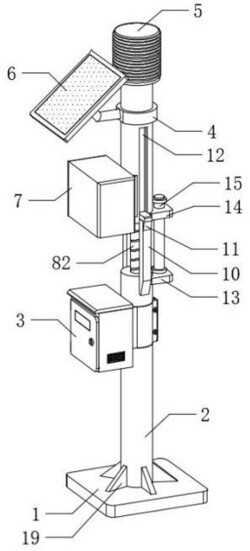

1.一种园林生态环境监测装置,包括底板(1)、支撑柱(2)、操作箱(3)、安装柱(4)、探测收集器(5)和太阳能板(6),其特征在于:所述支撑柱(2)的底部与底板(1)的顶部固定连接,所述操作箱(3)固定安装在支撑柱(2)表面的前侧,所述安装柱(4)位于支撑柱(2)的顶部,所述探测收集器(5)固定安装在安装柱(4)的顶部,所述太阳能板(6)固定安装在安装柱(4)表面前侧的顶部,所述安装柱(4)表面前侧的底部固定安装有防护壳(7),所述防护壳(7)位于操作箱(3)的正上方,所述安装柱(4)的底部开设有连接组件(8),所述支撑柱(2)的内部开设有传动机构(9)。

2.根据权利要求1所述的一种园林生态环境监测装置,其特征在于:所述连接组件(8)包括螺纹槽(81),所述螺纹槽(81)的内壁螺纹连接有螺杆(82),所述螺杆(82)远离探测收集器(5)的一端贯穿支撑柱(2)并延伸至支撑柱(2)的内部,所述螺杆(82)与支撑柱(2)活动连接。

3.根据权利要求1所述的一种园林生态环境监测装置,其特征在于:所述传动机构(9)包括安装槽(91),所述安装槽(91)内壁的底部固定安装有伺服电机(92),所述伺服电机(92)的输出端固定连接有传动杆(93),所述传动杆(93)的另一端贯穿支撑柱(2)并与丝杆远离探测收集器(5)的一端固定连接,所述传动杆(93)与支撑柱(2)活动连接。

4.根据权利要求1所述的一种园林生态环境监测装置,其特征在于:所述支撑柱(2)表面顶部的左侧和右侧均固定连接有固定板(10),所述固定板(10)的顶部固定连接有限位板(11),所述安装柱(4)表面底部的左侧和右侧均开设有限位槽(12),所述限位板(11)的内侧与限位槽(12)内壁的内侧活动连接。

5.根据权利要求1所述的一种园林生态环境监测装置,其特征在于:所述支撑柱(2)表面顶部的后侧固定连接有第一支板(13),所述安装柱(4)表面底部的后侧固定连接有第二支板(14),所述第二支板(14)的顶部固定连接有导向杆(15),所述导向杆(15)的另一端贯穿第一支板(13)并延伸至第一支板(13)的顶部,所述导向杆(15)与第一支板(13)活动连接。

6.根据权利要求1所述的一种园林生态环境监测装置,其特征在于:所述防护壳(7)内壁的顶部固定连接有两个支柱(16),两个所述支柱(16)的另一端固定连接有顶板(17)。

7.根据权利要求5所述的一种园林生态环境监测装置,其特征在于:所述导向杆(15)表面的顶部固定连接有限位环(18),所述支撑柱(2)表面的底部固定连接有加固筋(19),所述加固筋(19)的底部与底板(1)的顶部固定连接,所述加固筋(19)设置有若干个且呈环形等距离分布。
