专利号: 2024214054608
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

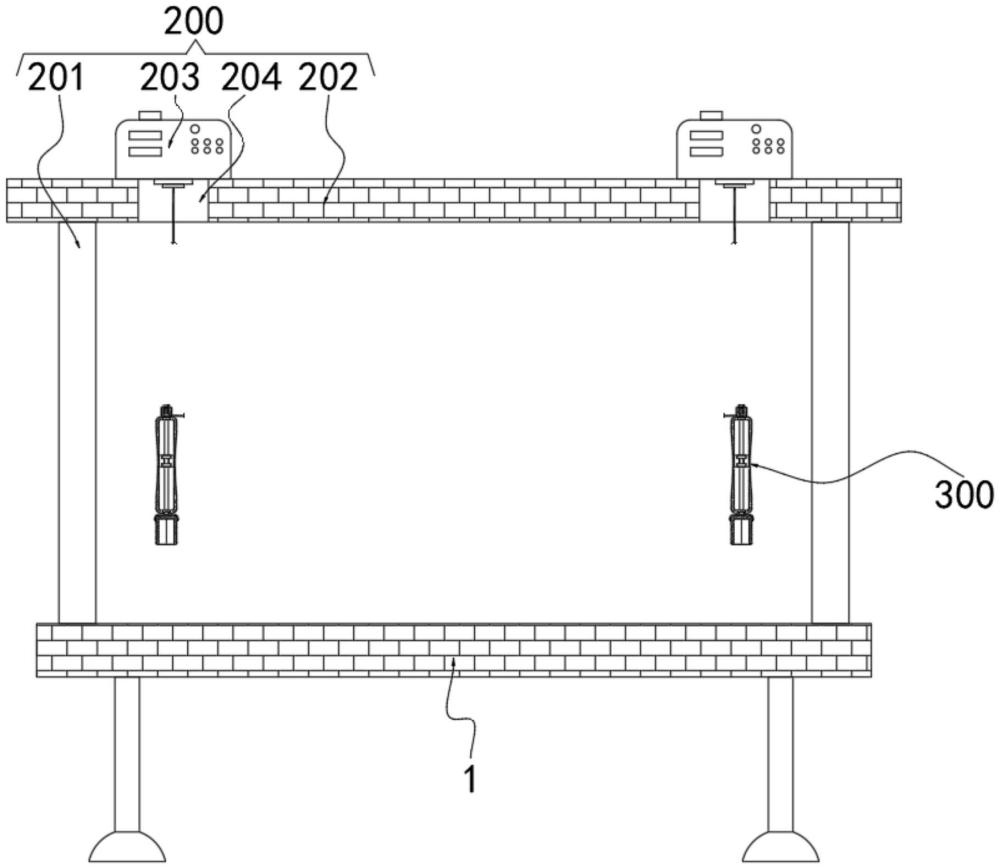

1.一种螺母拆卸机的降噪结构,包括工作机台(1),其特征在于:所述工作机台(1)的顶部安装有用于起到控制作用的控制组件(200)以及用于起到拆卸工作作用的拆卸组件(300);

所述拆卸组件(300)包括若干个握筒(301)、固定于所述握筒(301)内侧的支撑块(302)、通过轴承转动连接于所述握筒(301)内侧的传动杆(303)、固定于所述传动杆(303)底端的连接壳(304)、可拆卸连接于所述连接壳(304)内侧的拆卸筒(305)、固定安装于所述握筒(301)顶部且用于带动传动杆(303)转动的驱动机构(306)、固定安装于所述驱动机构(306)外侧的若干个散热片(307)、开设于所述散热片(307)外侧的若干个通气孔(308)、固定于所述握筒(301)顶部且位于驱动机构(306)外侧的外壳(309)、粘接于所述外壳(309)内侧的第一隔音垫(310)、粘接于所述第一隔音垫(310)内侧的第二隔音垫(311)、开设于所述第一隔音垫(310)和第二隔音垫(311)外侧之间的若干个吸音孔(312)。

2.根据权利要求1所述的一种螺母拆卸机的降噪结构,其特征在于:所述控制组件(200)包括固定于工作机台(1)顶部的若干个立柱(201)、固定于若干个所述立柱(201)顶部之间的顶板(202)、固定安装于所述顶板(202)顶部的若干个控制器本体(203)、开设于所述顶板(202)顶部且位于相对应控制器本体(203)下方的若干个连通孔(204)。

3.根据权利要求2所述的一种螺母拆卸机的降噪结构,其特征在于:所述握筒(301)的数量等于控制器本体(203)的数量,所述控制器本体(203)的输出端与驱动机构(306)的输入端之间固定安装有线缆。

4.根据权利要求3所述的一种螺母拆卸机的降噪结构,其特征在于:所述线缆位于相对应连通孔(204)的内部,所述线缆的端部依次贯穿相对应外壳(309)、第一隔音垫(310)以及第二隔音垫(311)的外侧。

5.根据权利要求1所述的一种螺母拆卸机的降噪结构,其特征在于:所述传动杆(303)的底端依次贯穿相对应支撑块(302)的底部以及握筒(301)的底部,所述传动杆(303)的外侧通过两个轴承分别与相对应支撑块(302)的顶部和底部转动连接。

6.根据权利要求1所述的一种螺母拆卸机的降噪结构,其特征在于:所述拆卸筒(305)的底部呈开口设置,且所述拆卸筒(305)的内侧呈正六边形。

7.根据权利要求1所述的一种螺母拆卸机的降噪结构,其特征在于:所述散热片(307)的顶部依次贯穿第二隔音垫(311)、第一隔音垫(310)以及外壳(309),所述第一隔音垫(310)为工业海绵垫,所述第二隔音垫(311)为聚氨酯隔声垫。
