专利号: 2024214042935
申请人: 安徽碧恒环境科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

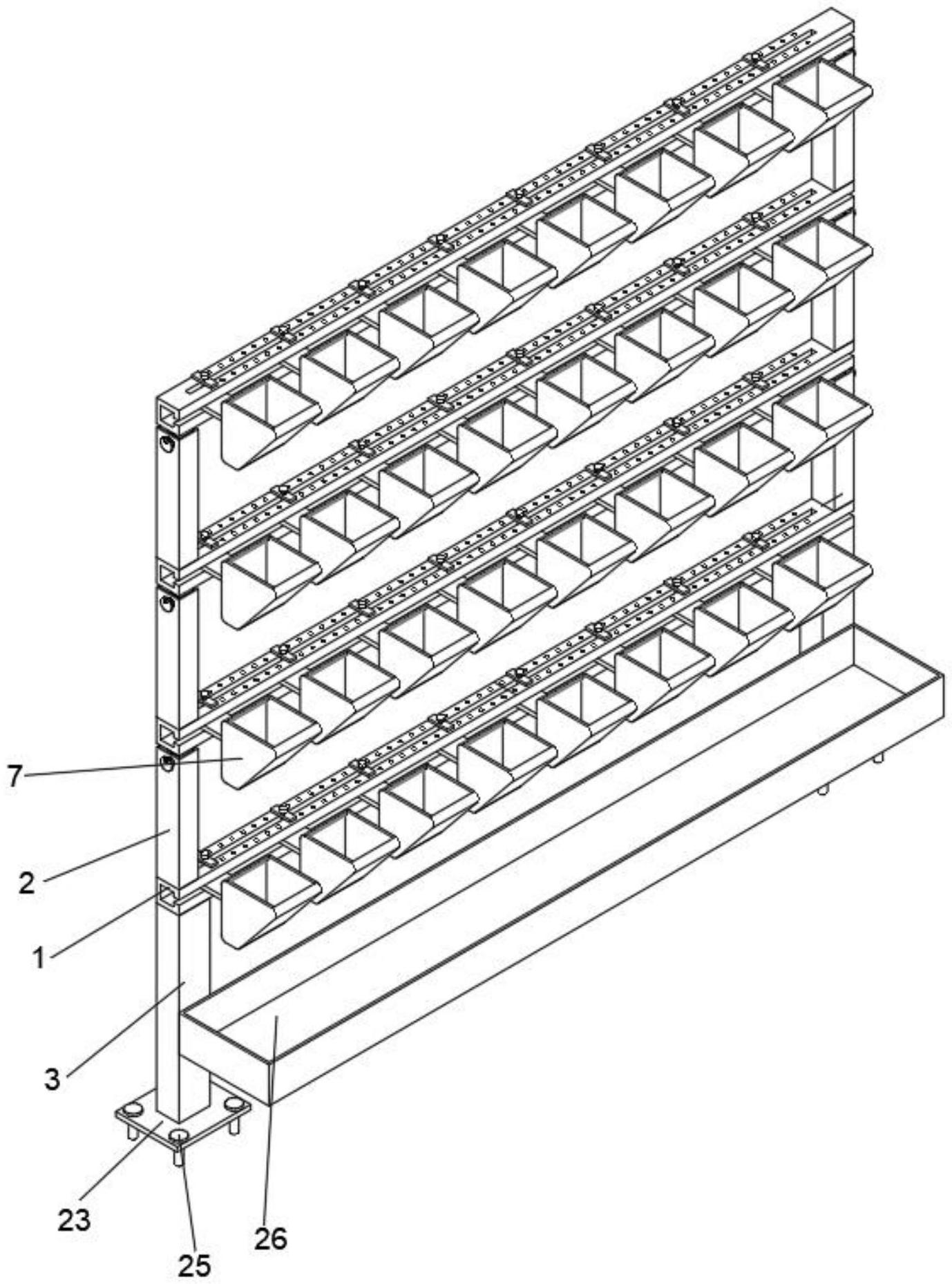

1.一种市政环保绿化架,其特征在于,包括:

若干个承重板(1),所述承重板(1)的底面固定安装有两个齿板(4),所述承重板(1)的顶面固定安装有两个移动管(2);

调节组件,所述调节组件设置在所述承重板(1)的一侧,用于根据不同的植物调节两个所述承重板(1)之间的高度,所述调节组件包括:若干个放置仓(7),所述放置仓(7)均设置在所述承重板(1)的一侧,所述放置仓(7)的一侧固定安装有连接块(6),所述承重板(1)的一侧开设有移动孔(5),所述移动孔(5)的内壁面与所述连接块(6)的外壁面活动套接,所述齿板(4)的内壁面与所述移动管(2)的内部活动套接,所述移动管(2)的一侧开设有定位孔(8),所述移动管(2)的内部设置有齿轮(12),所述定位孔(8)的内圆壁面活动套接有连接柱(13),所述连接柱(13)的外圆壁面与所述齿轮(12)的内圆壁面固定套接,所述移动管(2)的一侧开设有固定孔(10),所述固定孔(10)的内圆壁面固定套接有轴承(11),所述轴承(11)内环的内圆壁面与所述连接柱(13)的外圆壁面固定套接,所述齿轮(12)与所述齿板(4)啮合连接,所述连接柱(13)的一端开设有螺纹孔(14),所述螺纹孔(14)的内圆壁面螺纹连接有螺纹柱(15),所述移动管(2)的一侧开设有若干个限位槽(9),所述螺纹柱(15)的外圆壁面与所述限位槽(9)的内圆壁面活动套接。

2.根据权利要求1所述的一种市政环保绿化架,其特征在于:所述连接块(6)的顶面开设有螺纹槽(16),所述螺纹槽(16)的内圆壁面螺纹连接有螺栓(22),所述承重板(1)的顶面设置有若干个限位板(19),所述限位板(19)的顶面开设有卡孔(20),所述卡孔(20)的内圆壁面与所述螺栓(22)的外圆壁面活动套接,所述承重板(1)的顶面开设有连接孔(17),所述连接孔(17)的内部与所述螺栓(22)的外圆壁面活动套接,所述承重板(1)的顶面开设有若干个卡槽(18),所述限位板(19)的底面固定安装有两个卡柱(21),所述卡柱(21)的外圆壁面与所述卡槽(18)的内圆壁面活动套接。

3.根据权利要求1所述的一种市政环保绿化架,其特征在于:所述承重板(1)的底面固定安装有两个支撑板(3),所述支撑板(3)的底面固定安装有连接板(23)。

4.根据权利要求3所述的一种市政环保绿化架,其特征在于:所述支撑板(3)的顶面开设有若干个稳定孔(24),所述稳定孔(24)的内圆壁面活动套接有稳定柱(25)。

5.根据权利要求1所述的一种市政环保绿化架,其特征在于:所述放置仓(7)的底面开设有若干个通气孔(27)。

6.根据权利要求3所述的一种市政环保绿化架,其特征在于:每两个所述支撑板(3)为一组,每组所述支撑板(3)的一侧固定安装有收集仓(26)。
