专利号: 2024214015336
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

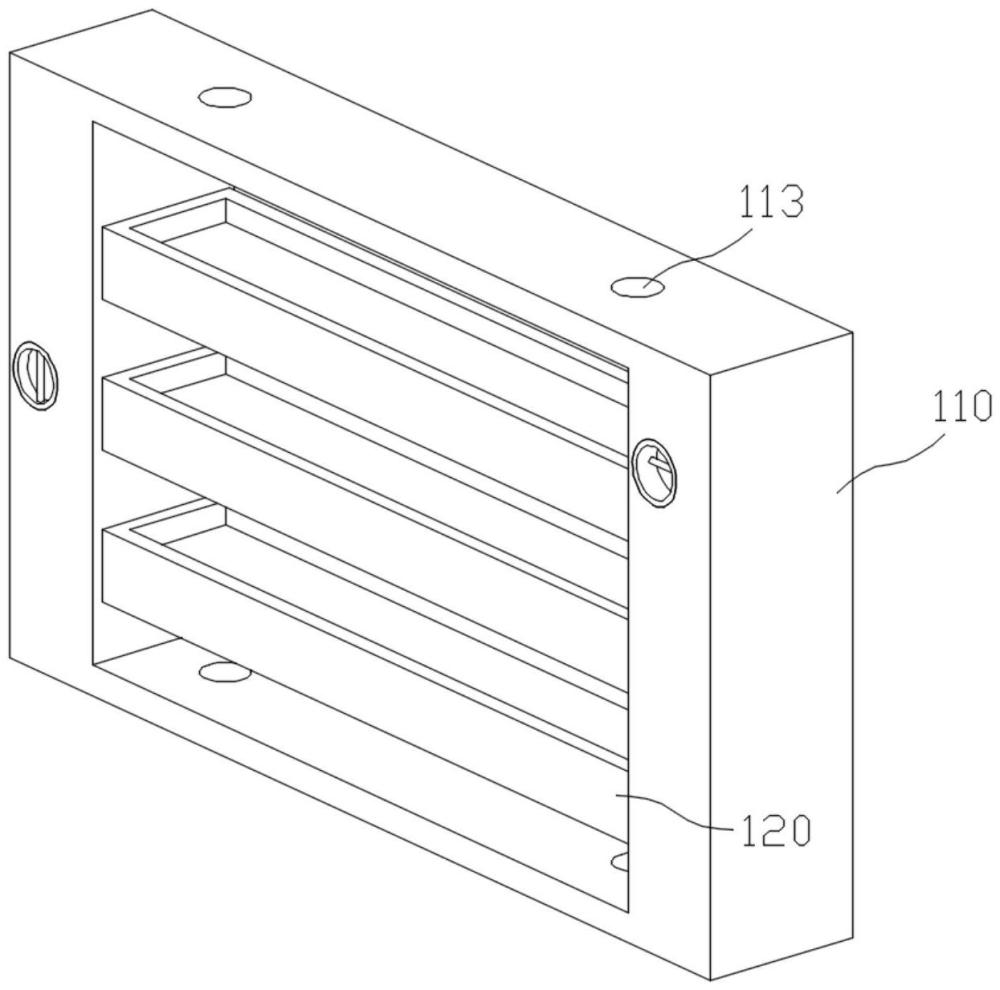

1.一种环保绿化景墙,包括支撑框和培植仓,其特征在于,所述培植仓通过支撑杆与所述支撑框内壁转动连接,所述支撑框内对称设置有第一腔体和第二腔体,其中一个所述支撑杆一端贯穿于所述支撑框内壁一侧并延伸至所述第一腔体内且固定安装第一锥齿轮,所述第一腔体内壁两侧之间转动安装第一转轴,所述第一转轴上固定安装多个第二锥齿轮,所述第一锥齿轮和所述第二锥齿轮啮合连接,所述第一转轴上安装有调节组件,所述第二腔体内安装有与所述培植仓配合的定位组件。

2.根据权利要求1所述的一种环保绿化景墙,其特征在于,所述支撑框顶端和底端对称设置有安装孔。

3.根据权利要求1所述的一种环保绿化景墙,其特征在于,所述培植仓顶端为开口设置,所述培植仓内壁固定安装定位框,所述定位框顶端活动安装培植板。

4.根据权利要求3所述的一种环保绿化景墙,其特征在于,所述培植板底端四角固定安装定位杆,所述定位杆滑动贯穿于所述定位框。

5.根据权利要求1所述的一种环保绿化景墙,其特征在于,所述调节组件包括第二转轴、第一涡轮和第一蜗杆,所述第一腔体内壁两侧之间转动安装所述第二转轴,所述第一蜗杆固定套接在所述第二转轴的外侧,所述第一涡轮固定安装在所述第一转轴上,所述第一涡轮和所述第一蜗杆传动连接,所述第二转轴一端贯穿于所述支撑框并固定安装第一转盘。

6.根据权利要求5所述的一种环保绿化景墙,其特征在于,所述支撑框一侧设置有与所述第一转盘匹配的圆槽,所述第一转盘与所述圆槽内壁滑动连接,所述第一转盘一侧设置有凹槽,所述凹槽内壁固定安装拉杆。

7.根据权利要求1所述的一种环保绿化景墙,其特征在于,所述定位组件包括滑板、插杆和螺纹杆,所述螺纹杆一端固定连接第三转轴,所述螺纹杆和所述第三转轴转动安装在所述第二腔体内壁两侧之间,所述滑板螺纹安装在所述螺纹杆上,所述滑板一侧固定安装多个所述插杆,所述插杆一端滑动贯穿于所述第二腔体内壁一侧并延伸至外侧,所述培植仓一侧设置有与所述插杆匹配的插槽。

8.根据权利要求7所述的一种环保绿化景墙,其特征在于,所述第二腔体内壁两侧之间转动安装第四转轴,所述第四转轴外侧固定套接第二蜗杆,所述第三转轴外侧固定安装第二涡轮,所述第二蜗杆和所述第二涡轮传动连接,所述第三转轴一端贯穿于所述第二腔体内壁一侧并固定安装第二转盘。
