专利号: 2024213999056
申请人: 霍山淠西生态农业科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

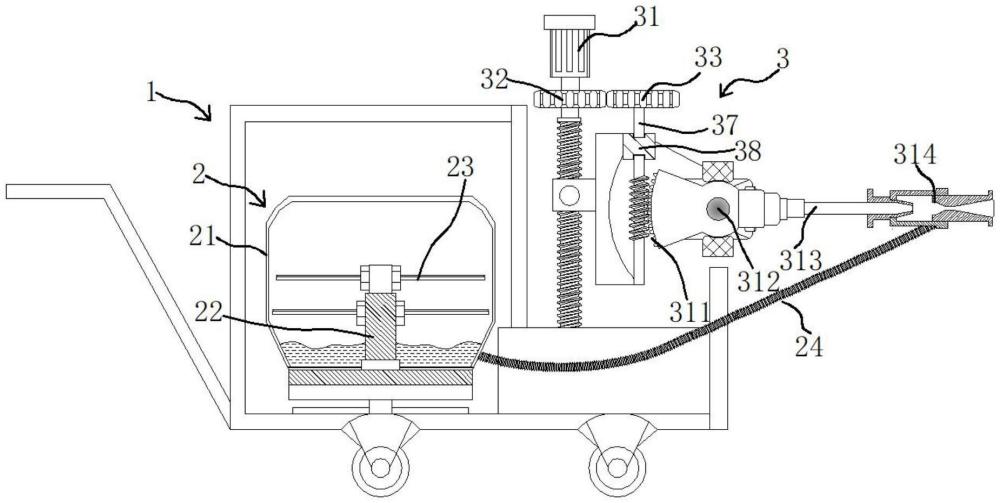

1.石斛自动化病虫害治理装置,其特征在于,包括装置主体,所述装置主体,所述装置主体的内部设置有药液储存机构以及喷洒机构,所述喷洒机构包括:驱动电机,所述驱动电机控制所述喷洒机构进行工作,所述驱动电机为正反转往复电机,型号为ET‑DCM2513R;

第一齿轮,所述第一齿轮连接在所述驱动电机的下方;

第二齿轮,所述第二齿轮啮合在所述第一齿轮的外侧;

驱动螺杆,所述驱动螺杆活动连接在所述第一齿轮的下方;

滑动块,所述滑动块套接在所述驱动螺杆的外表面;

固定板,所述固定板固定连接在所述滑动块的外侧;

滑动杆,所述滑动杆连接在所述第二齿轮的下方;

滑动套,所述滑动套套接在所述滑动杆的外表面,所述滑动套的一端固定连接在所述固定板的外侧;

调节螺杆,所述调节螺杆连接在所述滑动杆的底端;

调节板,所述调节板的外表面设置有卡齿,所述调节板的内侧设置有转动轴心,所述调节板的外侧连接有连接杆,所述连接杆的顶端连接有喷药头。

2.如权利要求1所述的石斛自动化病虫害治理装置,其特征在于,所述药液储存机构包括:药液储存箱,治理药液储存在药液储存箱中;

工作电机,所述工作电机安装在所述药液储存箱的内部;

搅拌桨,所述搅拌桨连接在所述工作电机的外侧;

输液管道,所述输液管道的一端与所述药液储存箱连接,另一端与所述喷药头连接。

3.如权利要求1所述的石斛自动化病虫害治理装置,其特征在于,所述滑动套活动套接在所述滑动杆的表面,所述滑动套在滑动杆的表面进行上下滑动。

4.如权利要求1所述的石斛自动化病虫害治理装置,其特征在于,所述转动轴心活动穿接所述调节板,所述调节板以所述转动轴心为基点进行旋转。

5.如权利要求2所述的石斛自动化病虫害治理装置,其特征在于,所述喷药头的内部设置有现有技术的自吸泵。
