专利号: 2024213983433
申请人: 阜阳屋也家网络科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

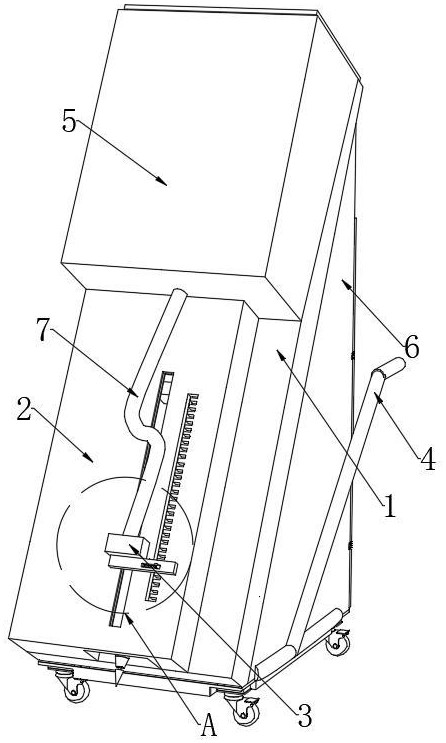

1.一种园林施肥工具,其特征在于,包括:

连接支撑板(1),所述连接支撑板(1)的上方一侧固定连接有肥料放置箱(5),所述连接支撑板(1)的下方一侧固定连接有钻孔壳体(2),所述肥料放置箱(5)与钻孔壳体(2)固定连接,所述连接支撑板(1)的另一侧固定连接有配重仓(6);

所述钻孔壳体(2)的内部设置有钻地组件,所述钻孔壳体(2)上设置有肥料传递组件(3),所述钻地组件包括驱动电机(8),所述驱动电机(8)与连接支撑板(1)滑动连接,所述驱动电机(8)的输出端固定连接有齿轮(9),所述齿轮(9)靠近连接支撑板(1)的一侧设置有齿条(10),所述齿条(10)与连接支撑板(1)固定连接,所述齿轮(9)与齿条(10)啮合连接,所述驱动电机(8)的底部设置有钻孔空心管(11)。

2.根据权利要求1所述的一种园林施肥工具,其特征在于:所述钻孔空心管(11)远离驱动电机(8)的一端设置有钻头组件,所述钻头组件包括活动钻体(14),所述活动钻体(14)与钻孔空心管(11)固定连接。

3.根据权利要求2所述的一种园林施肥工具,其特征在于:所述活动钻体(14)的内部设置有内置滑壳(17),所述活动钻体(14)与内置滑壳(17)之间设置有连接杆,所述活动钻体(14)的下方位置设置有活动钻头(13)。

4.根据权利要求3所述的一种园林施肥工具,其特征在于:所述活动钻头(13)的顶端固定连接有内置滑柱(16),所述内置滑柱(16)远离活动钻头(13)的一端延伸至内置滑壳(17)内部,所述内置滑柱(16)与内置滑壳(17)滑动连接,所述内置滑柱(16)与内置滑壳(17)内壁之间固定连接有内置弹簧(15)。

5.根据权利要求1所述的一种园林施肥工具,其特征在于:所述肥料传递组件(3)包括外接块(18),所述外接块(18)的顶部固定连接有肥料传递管(7),所述肥料传递管(7)远离外接块(18)的一端与肥料放置箱(5)固定连接,所述外接块(18)与肥料放置箱(5)通过肥料传递管(7)内部相连通,所述外接块(18)的底部固定连接有中字形滑块(22),所述中字形滑块(22)的底部固定连接有外置套接块(23),所述外置套接块(23)套设在钻孔空心管(11)上。

6.根据权利要求5所述的一种园林施肥工具,其特征在于:所述外接块(18)的内部开设有出肥孔,出肥孔贯穿中字形滑块(22)延伸至外置套接块(23),所述钻孔空心管(11)上开设有肥料传递孔(12)。

7.根据权利要求5所述的一种园林施肥工具,其特征在于:所述肥料传递组件(3)还包括移动块(19),所述移动块(19)的顶部与外接块(18)固定连接,所述钻孔壳体(2)位于移动块(19)的下方开设有齿牙(20),所述移动块(19)内部滑动连接有限位握把(21),所述限位握把(21)与移动块(19)内壁之间固定连接有限位弹簧,所述限位握把(21)的下端与齿牙(20)卡接连接。
