专利号: 2024213982515
申请人: 李洲
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

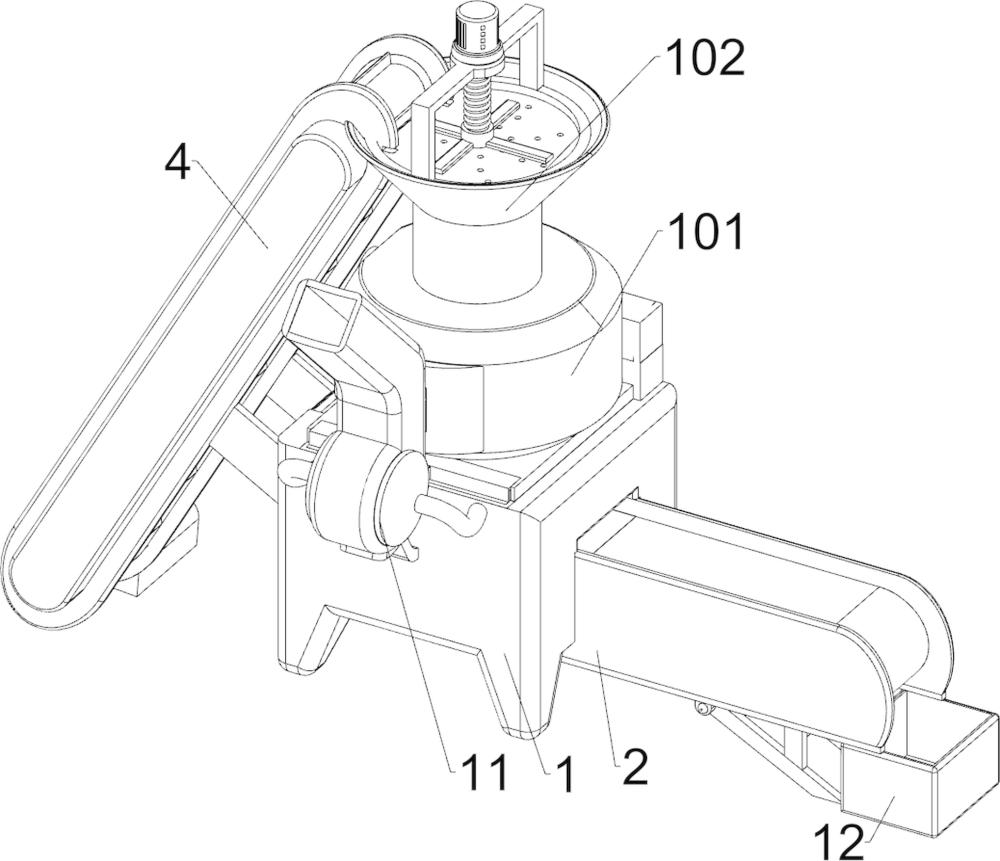

1.一种大米加工去壳机,包括有机体(1)、第一传动机构(2)、支撑架(3)、去壳机(101)、进料口(102)、第二电机(19)、第二传动机构(4)和收集框(12),机体(1)的下部安装有第一传动机构(2),第一传动机构(2)的下部固接有支撑架(3),机体(1)远离第一传动机构(2)的一侧安装有第二传动机构(4),第二传动机构(4)的一侧安装有第二电机(19),第二传动机构(4)的一端通过联轴器连接有第二电机(19)的输出轴,第一传动机构(2)的一端下部安装有收集框(12),机体(1)的上部安装有去壳机(101),去壳机(101)的上部安装有进料口(102)其特征在于,还包括有去壳组件,机体(1)的内部安装有去壳组件;所述去壳组件包括有第一碾米桶(15)、第二伸缩杆(16)、第二弹簧(17)、第二碾米桶(18)和第三电机(20),去壳机(101)的内部一侧活动式地安装有第一碾米桶(15),去壳机(101)的后部一侧安装有第三电机(20),第一碾米桶(15)的一端贯穿去壳机(101)通过联轴器连接有第三电机(20)的输出轴,去壳机(101)的内部一侧固接有若干第二伸缩杆(16),第二伸缩杆(16)的一端活动式地安装有第二碾米桶(18),第二伸缩杆(16)上绕接有第二弹簧(17),第二弹簧(17)的一端固接在第二伸缩杆(16)上,第二弹簧(17)的另一端固接在第二碾米桶(18)上,第二碾米桶(18)与第一碾米桶(15)贴合。

2.根据权利要求1所述的一种大米加工去壳机,其特征在于,还包括有过滤网(5)、第一电机(6)、支撑杆(7)、第一弹簧(8)、第一伸缩杆(9)和刮板(10),进料口(102)的上部安装有过滤网(5),进料口(102)的上部安装有支撑杆(7),支撑杆(7)上部安装有第一电机(6),支撑杆(7)的下部活动式地安装有第一伸缩杆(9),第一伸缩杆(9)上绕装有第一弹簧(8),第一伸缩杆(9)的一端贯穿支撑杆(7)通过联轴器连接有第一电机(6)的输出轴,第一伸缩杆(9)的下部等距地安装有若干刮板(10)。

3.根据权利要求2所述的一种大米加工去壳机,其特征在于,还包括有安装板(22)、摇臂(23)、第四电机(24)、滑动块(25)、滑块(26)、限位块(27)、第三弹簧(28)、曲柄(29)、筛选框(13)和出料斗(14),机体(1)的后部一侧安装有安装板(22),安装板(22)上一侧安装有第四电机(24),第四电机(24)的输出轴贯穿安装板(22)固接有摇臂(23),安装板(22)上另一侧活动式地安装有限位块(27),限位块(27)的一端固接有曲柄(29),曲柄(29)的后部安装有第三弹簧(28),第三弹簧(28)的一端固接在曲柄(29)上,曲柄(29)和摇臂(23)与滑块(26)贴合,第三弹簧(28)的另一端固接在安装板(22)上,机体(1)的内部固接有滑动块(25),滑动块(25)上活动式地安装有滑块(26),滑块(26)的一端贯穿滑动块(25)固接有筛选框(13),筛选框(13)的下部开设有出料斗(14)。

4.根据权利要求3所述的一种大米加工去壳机,其特征在于,还包括有吸风机(11),机体(1)的一侧连通有吸风机(11)。

5.根据权利要求4所述的一种大米加工去壳机,其特征在于,还包括有风扇(21),机体(1)的内部靠近第一碾米桶(15)的一侧活动式地安装有风扇(21)。
