专利号: 2024213955630
申请人: 湖北辉图工业装备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

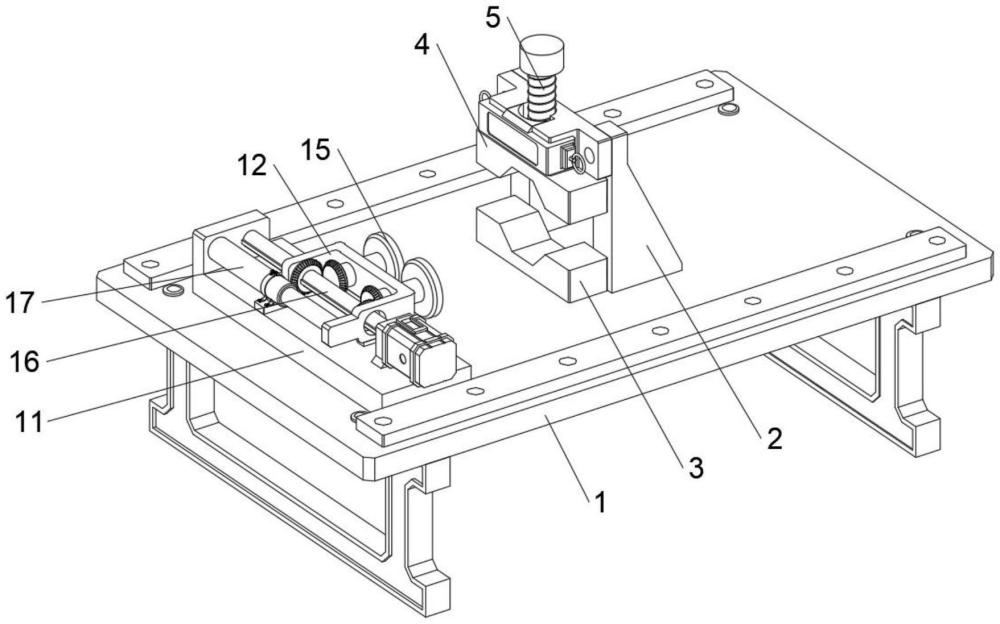

1.一种双头螺栓生产用打磨机,包括工作台(1),其特征在于:所述工作台(1)上设置有安装板(2)、支撑板(11),所述安装板(2)的一侧转动安装有固定块(6),所述固定块(6)与所述安装板(2)之间设置有调节螺栓(5),所述调节螺栓(5)下端设置有夹具,所述支撑板(11)上设置有滑板(12),所述滑板(12)上转动两个打磨盘(15),两个所述打磨盘(15)之间设置有驱动组件。

2.根据权利要求1所述的一种双头螺栓生产用打磨机,其特征在于:所述固定块(6)的两端滑动设置有卡块(7),所述卡块(7)对应位置的所述安装板(2)上设置有卡槽(8),所述卡块(7)与所述卡槽(8)卡接,所述卡块(7)与所述安装板(2)之间设置有弹性组件。

3.根据权利要求2所述的一种双头螺栓生产用打磨机,其特征在于:所述弹性组件包括弹簧(9),所述弹簧(9)内侧设置有伸缩杆(10),所述伸缩杆(10)的一端安装在所述卡块(7)上,所述伸缩杆(10)的另一端安装在所述安装板(2)上。

4.根据权利要求1所述的一种双头螺栓生产用打磨机,其特征在于:所述驱动组件包括驱动杆(16),所述驱动杆(16)转动安装在所述支撑板(11)上,所述驱动杆(16)上设置有两个锥齿轮一(13),两个所述锥齿轮一(13)转动安装在所述滑板(12)上,两个所述锥齿轮一(13)相互靠近的一侧设置有两个锥齿轮二(14),所述锥齿轮一(13)与所述锥齿轮二(14)锥齿啮合传动,两个所述锥齿轮二(14)与两个所述打磨盘(15)固定连接,所述滑板(12)与所述支撑板(11)之间设置有往复组件。

5.根据权利要求4所述的一种双头螺栓生产用打磨机,其特征在于:所述往复组件包括伸缩气缸(17),所述伸缩气缸(17)的一端安装在所述滑板(12)上,所述伸缩气缸(17)的另一端安装在所述支撑板(11)上。

6.根据权利要求1所述的一种双头螺栓生产用打磨机,其特征在于:所述滑板(12)设置“U”形,两个所述打磨盘(15)对称设置在所述滑板(12)的一侧。

7.根据权利要求1所述的一种双头螺栓生产用打磨机,其特征在于:所述夹具包括夹持板一(3)、夹持板二(4),所述夹持板二(4)转动安装在所述调节螺栓(5)下端,所述夹持板一(3)安装在所述工作台(1)上端面。
