专利号: 2024213948177
申请人: 中山市意成五金制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

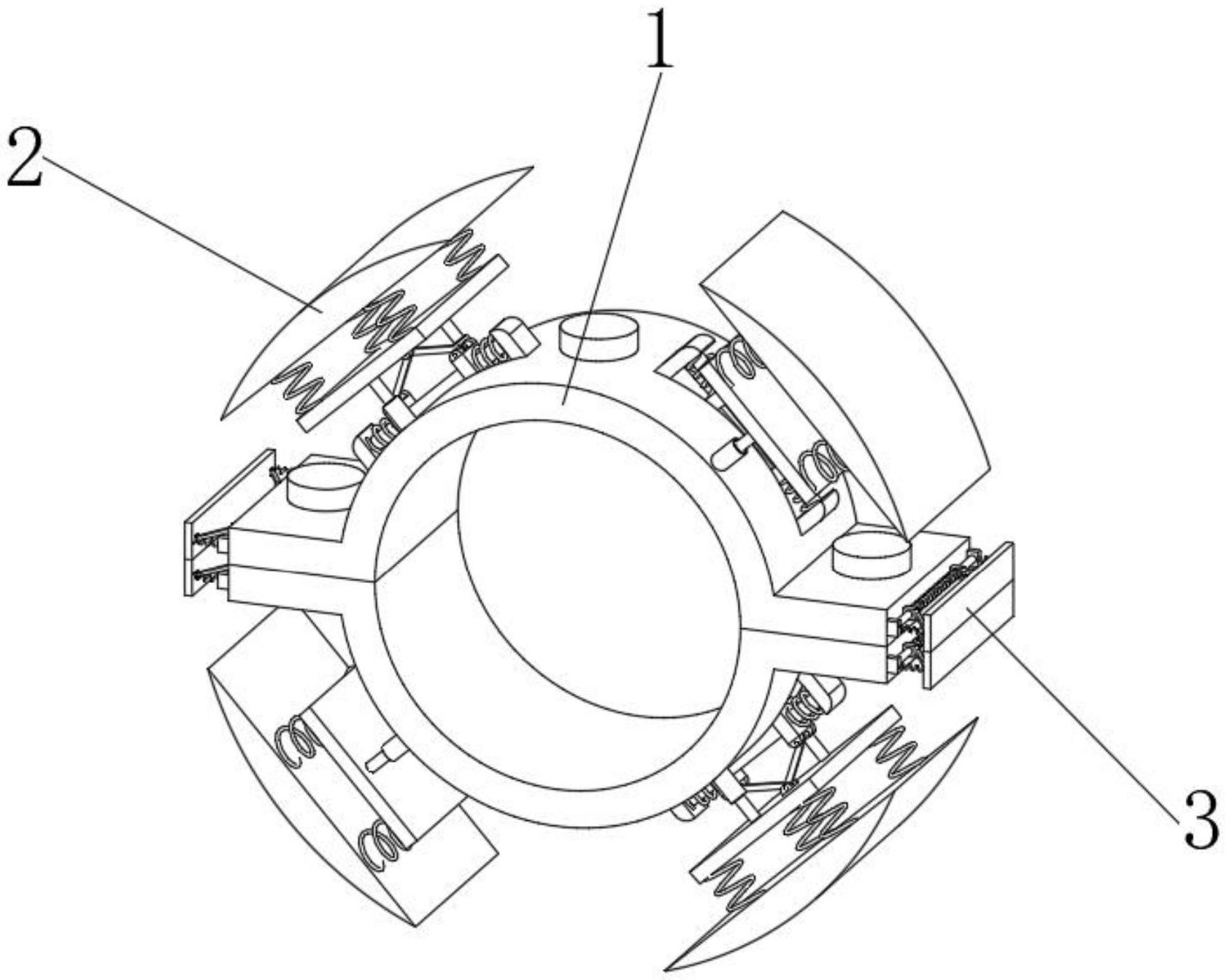

1.一种具有振动吸收功能的紧固件,包括紧固架(1),其特征在于:所述紧固架(1)的侧面固定连接有振动吸收机构(2),所述紧固架(1)的侧面固定连接有接口振动吸收机构(3);

所述振动吸收机构(2)包括吸收板一(21),所述吸收板一(21)的底端固定连接有弹簧一(22),所述弹簧一(22)的底端固定连接有连接板(23),所述连接板(23)的底端转动连接有转杆一(24),所述转杆一(24)的侧面转动连接有滑块一(25),所述滑块一(25)内滑动连接有滑杆一(26),所述紧固架(1)的侧面固定连接有定位块一(27),所述定位块一(27)的侧面固定连接有弹簧二(28),所述连接板(23)的底端固定连接有限位杆(29),所述限位杆(29)的侧面滑动连接有限位框(210),所述限位杆(29)的底端固定连接有限位板(211),所述限位板(211)的底端固定连接有弹簧三(212)。

2.根据权利要求1所述的一种具有振动吸收功能的紧固件,其特征在于:所述弹簧二(28)的一端与定位块一(27)固定连接,另一端与滑块一(25)在其侧面固定连接,所述弹簧三(212)的一端与限位板(211)固定连接,另一端在限位框(210)的内底端与其固定连接。

3.根据权利要求1所述的一种具有振动吸收功能的紧固件,其特征在于:所述滑杆一(26)的两端,分别在两个定位块一(27)的侧面与其固定连接,另限位框(210)的外底端在紧固架(1)的侧面与其固定连接。

4.根据权利要求1所述的一种具有振动吸收功能的紧固件,其特征在于:所述接口振动吸收机构(3)包括吸收板二(31),所述吸收板二(31)的底端固定连接有弹簧四(33),所述紧固架(1)的侧面固定连接有定位块二(37),所述吸收板二(31)的底端转动连接有转杆二(32),所述转杆二(32)的侧面转动连接有滑块二(34),所述滑块二(34)内滑动连接有滑杆二(35),所述滑块二(34)的侧面固定连接有弹簧五(36)。

5.根据权利要求4所述的一种具有振动吸收功能的紧固件,其特征在于:所述弹簧四(33)的一端与吸收板二(31)固定连接,另一端在定位块二(37)的顶端与其固定连接。

6.根据权利要求4所述的一种具有振动吸收功能的紧固件,其特征在于:所述滑杆二(35)穿过弹簧五(36),且弹簧五(36)在两个滑块二(34)之间,分别与两个滑块二(34)固定连接。
