专利号: 2024213942819
申请人: 江苏羽逸机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

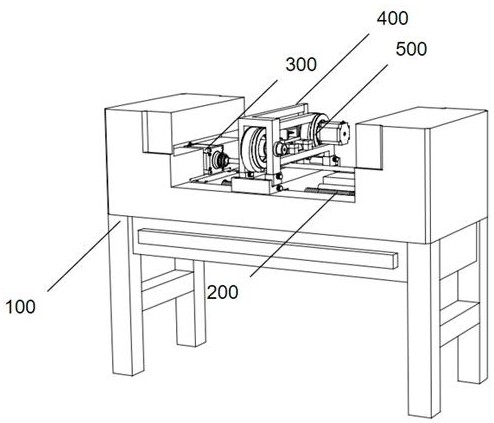

1.一种曲轴加工抛光装置,其特征在于,包括:工作台(100),所述工作台(100)上端部设有移动机构(200)以及旋转机构(300),所述移动机构(200)上端设有固定架(400),所述固定架(400)于抛光机构(500)相固定,所述抛光机构(500)包括:旋转电机(510),所述旋转电机(510)输出端与转动轮(520)连接,所述转动轮(520)与砂带(530)连接,且所述固定架(400)上端面设有下压组件(600),所述下压组件(600)包括:螺纹转杆(620),所述螺纹转杆(620)下端安装推动板(640)。

2.根据权利要求1所述的一种曲轴加工抛光装置,其特征在于,所述螺纹转杆(620)上端固定设有保护框(610),所述保护框(610)于上砂带下端。

3.根据权利要求2所述的一种曲轴加工抛光装置,其特征在于,所述螺纹转杆(620)下端设有弹簧块(630),所述弹簧块(630)下端设有压力检测器(631),所述压力检测器(631)于框体内部固定。

4.根据权利要求1所述的一种曲轴加工抛光装置,其特征在于,所述固定架(400)包括:

限位架(410),所述限位架(410)下端部设有螺纹栓(420),所述限位架(410)可上下伸缩,且限位架(410)于移动机构(200)上端嵌合固定。

5.根据权利要求4所述的一种曲轴加工抛光装置,其特征在于,所述移动机构(200)包括:移动台(240),所述移动台(240)与丝杆(220)连接,且移动台(240)于两端导向杆(230)连接,所述移动台(240)两端设有载台(210)。

6.根据权利要求1所述的一种曲轴加工抛光装置,其特征在于,所述旋转机构(300)包括:转动电机(310)输出端连接转接轴承(320),所述转接轴承(320)一端设有限位凹孔。
