专利号: 2024213936057
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

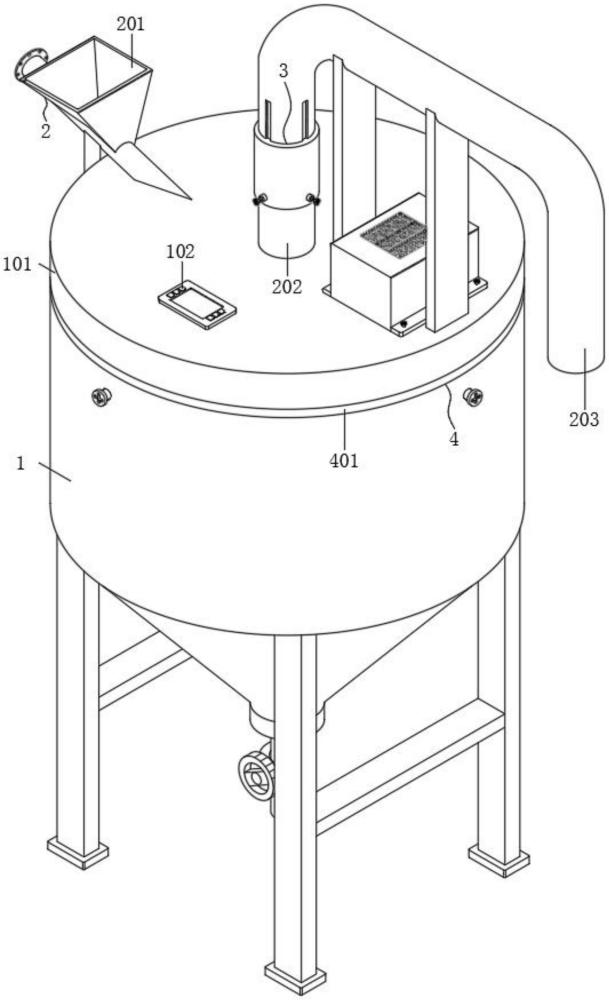

1.一种微细粉低温气流粉碎机,包括粉碎罐(1),其特征在于:所述粉碎罐(1)的表面盖设有盖板(101),所述盖板(101)与粉碎罐(1)通过螺钉拆卸连接,所述盖板(101)的表面安装有控制排键(102),所述粉碎罐(1)与盖板(101)的表面设置有低温气流粉碎机构(2),所述低温气流粉碎机构(2)由进料斗(201)、出料管(202)、排料管(203)、气流导管(204)、物料导管(205)、进料口(206)和筛网(207)组成,所述盖板(101)的上方设置有更换机构(3),所述更换机构(3)由更换部件(301)、螺纹孔(302)和放置凹槽(303)组成,所述粉碎罐(1)与盖板(101)的表面设置有耐磨机构(4),所述耐磨机构(4)的内部设置有耐磨内筒(401)和缓冲部件(402),所述盖板(101)的表面设置有防静电机构(5),所述防静电机构(5)由防静电组件(501)和离子发生器(502)组成。

2.根据权利要求1所述的一种微细粉低温气流粉碎机,其特征在于:所述粉碎罐(1)的一侧固定有气流导管(204),所述盖板(101)的表面通过支架固定有物料导管(205),所述物料导管(205)的结构为倾斜结构,所述盖板(101)的表面开设有进料口(206),所述进料口(206)与物料导管(205)的一端相连通,所述物料导管(205)的表面固定有进料斗(201)。

3.根据权利要求2所述的一种微细粉低温气流粉碎机,其特征在于:所述盖板(101)的表面固定有出料管(202),所述出料管(202)的上方设置有排料管(203),所述排料管(203)通过支架与盖板(101)的表面相固定连接,所述排料管(203)与进料斗(201)之间设置有筛网(207)。

4.根据权利要求1所述的一种微细粉低温气流粉碎机,其特征在于:所述放置凹槽(303)开设在出料管(202)的表面,所述放置凹槽(303)与筛网(207)相互插接配合,所述螺纹孔(302)分别开设在出料管(202)的两侧,所述盖板(101)的上方设置有更换部件(301)。

5.根据权利要求4所述的一种微细粉低温气流粉碎机,其特征在于:所述更换部件(301)的内部设置有调节管(3011)、压环(3012)、紧固螺栓(3013)和导向滑槽(3014),所述调节管(3011)套设在排料管(203)的一端,所述导向滑槽(3014)沿周向开设在排料管(203)的表面,所述导向滑槽(3014)与排料管(203)相互滑动配合。

6.根据权利要求5所述的一种微细粉低温气流粉碎机,其特征在于:所述调节管(3011)的内部固定有压环(3012),所述压环(3012)的表面与筛网(207)的表面紧密贴合,所述调节管(3011)的表面皆螺纹连接有紧固螺栓(3013),所述紧固螺栓(3013)的一端贯穿调节管(3011)并与螺纹孔(302)相互螺纹紧固。

7.根据权利要求1所述的一种微细粉低温气流粉碎机,其特征在于:所述粉碎罐(1)的内部放置有耐磨内筒(401),所述耐磨内筒(401)的表面分别与粉碎罐(1)和盖板(101)的表面紧密贴合,所述盖板(101)的表面设置有缓冲部件(402)。

8.根据权利要求7所述的一种微细粉低温气流粉碎机,其特征在于:所述缓冲部件(402)的内部包括有弹力柱(4021)、连接板(4022)、弹性套(4023)和缓冲垫(4024),所述缓冲垫(4024)设置在物料导管(205)与进料口(206)的夹角位置处,所述缓冲垫(4024)的表面与物料导管(205)的内壁相互接触,所述连接板(4022)通过螺钉固定在进料口(206)的内部,所述连接板(4022)表面的边缘位置处粘黏有弹性套(4023),所述弹性套(4023)的一端与缓冲垫(4024)的表面相固定连接,所述连接板(4022)的一侧皆固定有弹力柱(4021),所述弹力柱(4021)的一端与缓冲垫(4024)的表面相固定连接。

9.根据权利要求1所述的一种微细粉低温气流粉碎机,其特征在于:所述盖板(101)的表面安装有离子发生器(502),所述离子发生器(502)的输入端与控制排键(102)的输出端电性连接,所述盖板(101)的表面设置有防静电组件(501)。

10.根据权利要求9所述的一种微细粉低温气流粉碎机,其特征在于:所述防静电组件(501)的内部包含有微孔(5011)、鼓风机(5012)和导气管(5013),所述盖板(101)的内部通过支架固定有导气管(5013),所述导气管(5013)位于出料管(202)的下方,所述导气管(5013)的表面皆开设有微孔(5011),所述微孔(5011)的孔径远小于筛网(207)的孔径,所述盖板(101)的表面安装有鼓风机(5012),所述鼓风机(5012)的输入端与控制排键(102)的输出端电性连接,所述鼓风机(5012)的一端与离子发生器(502)相连通,所述鼓风机(5012)的另一端贯穿盖板(101)并与导气管(5013)相连通。
