专利号: 2024213867771
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

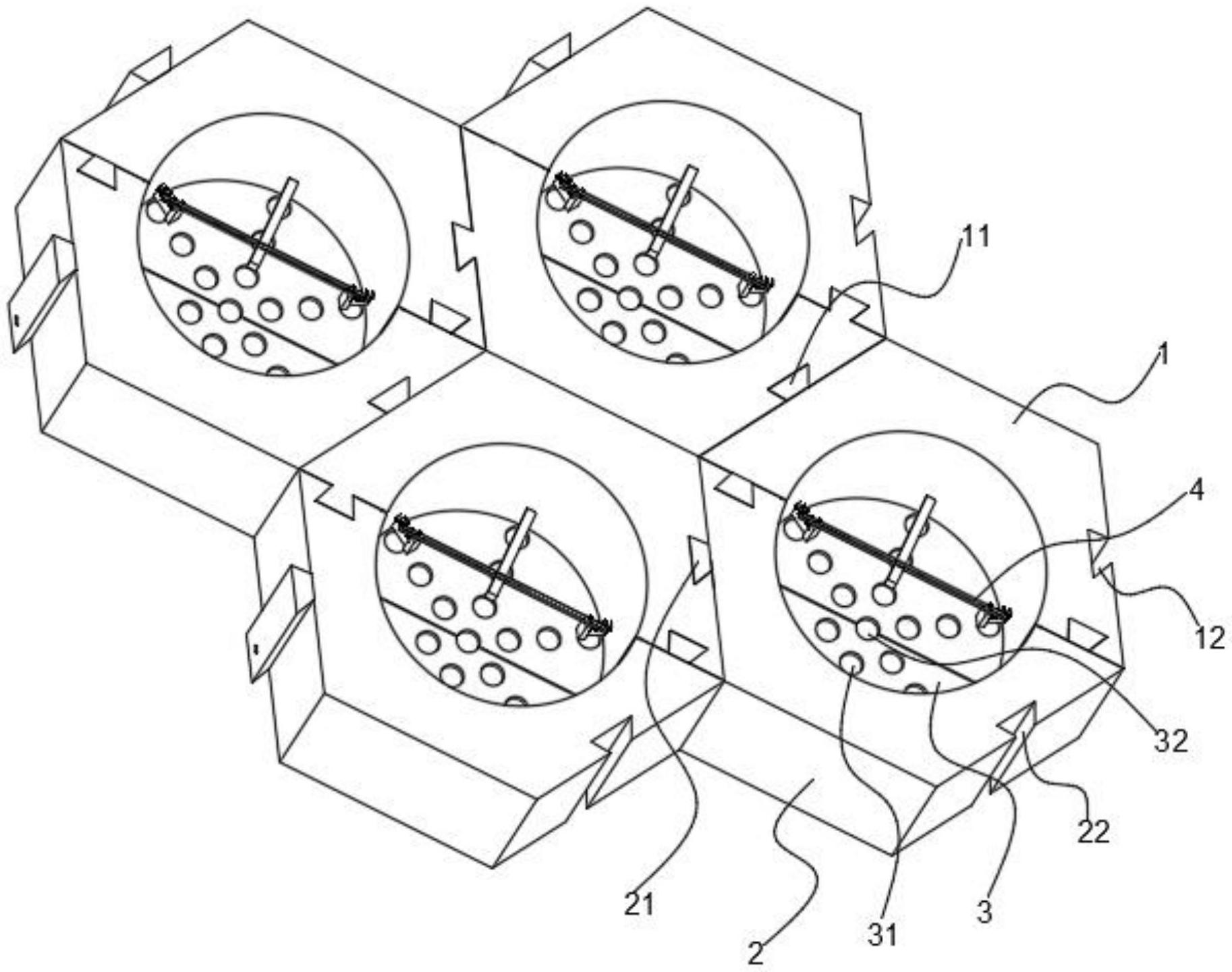

1.一种预制混凝土护坡构件,该护坡构件包括上护坡件(1)和下护坡件(2),上护坡件(1)和下护坡件(2)对合后的横截面可形成一个六棱形结构,其特征在于,所述上护坡件(1)和下护坡件(2)相对向的一侧壁上均开设有半圆通槽,两个半圆通槽中均固接有半圆托板(3),两个半圆托板(3)的底端均与上护坡件(1)、下护坡件(2)的底端相平齐,两个半圆托板(3)上均开设有多个圆形通孔(31),两个半圆托板(3)对合后的中心处分别开设有半圆通孔(32),且两个半圆通孔(32)可形成与圆形通孔(31)相同大小的合并通孔,上护坡件(1)和下护坡件(2)之间连接有卡合结构,上护坡件(1)的左侧壁上固接有竖截面呈等腰梯形结构的插销a(11),下护坡件(2)的左侧壁上固接有竖截面呈等腰梯形结构的插销c(21),上护坡件(1)的右侧壁上开设有与插销c(21)相配合的销槽c(12),下护坡件(2)的右侧壁上开设有与插销a(11)相配合的销槽a(22),上护坡件(1)的半圆通槽中安装有同步卡定防脱结构(4),且同步卡定防脱结构(4)与插销a(11)、插销c(21)、销槽c(12)以及销槽a(22)相连;

卡合结构能够便于上护坡件(1)和下护坡件(2)之间进行初步对合卡紧,再结合同步卡定防脱结构(4)的作用,使得多个该护坡构件之间能够进行相互卡紧,有效防止出现松动的现象。

2.一种预制混凝土护坡结构,其特征在于:包括权利要求1中所述的护坡构件,多个该护坡构件经多个卡合结构、多个同步卡定防脱结构(4)进行拼接卡紧,卡合结构包括在上护坡件(1)的底端左侧固接有竖截面呈等腰梯形结构的插销b(13),下护坡件(2)的顶端右侧固接有竖截面呈等腰梯形结构的插销d(23),下护坡件(2)的顶端左侧开设有与插销b(13)相配合的销槽b,上护坡件(1)的底端右侧开设有与插销d(23)相配合的销槽d。

3.根据权利要求2所述的一种预制混凝土护坡结构,其特征在于:所述同步卡定防脱结构(4)包括在上护坡件(1)的内壁中部固接的倒L型导向杆(47),倒L型导向杆(47)的外侧滑动套设有传动杆(45),传动杆(45)上开设有传动通道(46),传动通道(46)活动套设于两个对称设置的传动柱(43)外侧。

4.根据权利要求3所述的一种预制混凝土护坡结构,其特征在于:所述传动通道(46)的宽度与传动柱(43)的直径相等。

5.根据权利要求4所述的一种预制混凝土护坡结构,其特征在于:两个所述传动柱(43)朝向半圆托板(3)的一端均固接有拉块(42),两个拉块(42)背离半圆通槽的一端分别固接有定位柱(41)和弹簧(44),弹簧(44)的另一端均固接于半圆通槽的内壁。

6.根据权利要求5所述的一种预制混凝土护坡结构,其特征在于:左侧所述定位柱(41)的另一端活动贯穿至插销a(11)的外侧,并卡接于销槽a(22)内壁所设的插孔b(49)中,右侧所述定位柱(41)的另一端活动贯穿至销槽c(12)中,并卡接于插销c(21)外侧所设的插孔a(48)中。
