专利号: 2024213866660
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

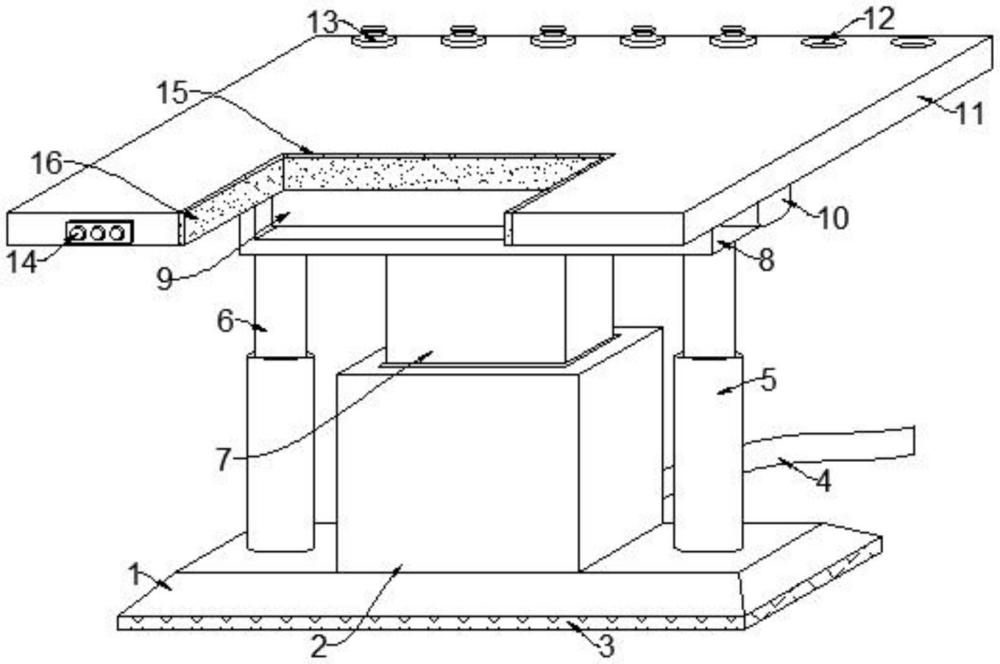

1.一种服装加工用升降台,包括底座(1)和台板(11),其特征在于,还包括:

升降座(2),其设置在所述底座(1)的上方,且升降座(2)与底座(1)固定连接,所述升降座(2)的内部设置有升降腔(18),所述升降座(2)的上方设置有升降柱(7),且升降柱(7)的一端延伸至升降腔(18)的内部,所述升降柱(7)与升降座(2)滑动连接,所述升降腔(18)的内部设置有电推杆(19),且电推杆(19)的两端分别与升降座(2)和升降柱(7)固定连接,所述升降柱(7)的上方设置有U型连接座(8),且U型连接座(8)与升降柱(7)固定连接,所述升降座(2)的一侧设置有电源线(4),且电源线(4)与升降座(2)连接为一体;

连接块(9),其设置在所述台板(11)的下方,且连接块(9)与台板(11)固定连接,所述连接块(9)的两侧均设置有连接杆(17),且连接杆(17)与连接块(9)固定连接,所述连接杆(17)与U型连接座(8)转动连接,所述U型连接座(8)的一侧设置有电机(10),且电机(10)与U型连接座(8)通过螺钉连接,所述电机(10)的输出端与连接杆(17)的一端连接,所述台板(11)的前端设置有控制盒(14),且控制盒(14)与台板(11)固定连接。

2.根据权利要求1所述的一种服装加工用升降台,其特征在于:所述台板(11)包括基板(22)、铁板(23)和防滑垫(24),所述铁板(23)设置在基板(22)的上方,且铁板(23)与基板(22)固定连接,所述防滑垫(24)设置在铁板(23)的上方,且防滑垫(24)与铁板(23)贴合连接。

3.根据权利要求1所述的一种服装加工用升降台,其特征在于:所述台板(11)一端的上方设置有凹槽(12),凹槽(12)设置有至少六个,且凹槽(12)在台板(11)上等距设置,所述凹槽(12)的内部设置有强磁块(13),且强磁块(13)与台板(11)活动连接。

4.根据权利要求1所述的一种服装加工用升降台,其特征在于:所述台板(11)的前端设置有开口槽(15),且开口槽(15)呈U型设置,所述开口槽(15)的内部设置有海绵垫(16),且海绵垫(16)与台板(11)连接为一体。

5.根据权利要求1所述的一种服装加工用升降台,其特征在于:所述升降腔(18)的上端设置有防尘圈(20),且防尘圈(20)与升降座(2)固定连接,所述防尘圈(20)设置在升降柱(7)的外部,且防尘圈(20)与升降柱(7)相贴合,所述升降柱(7)的外壁上设置有滚珠(21),且滚珠(21)与升降柱(7)滚动连接,所述滚珠(21)与升降腔(18)的内壁相贴合。

6.根据权利要求1所述的一种服装加工用升降台,其特征在于:所述升降座(2)的两侧均设置有套筒(5),套筒(5)设置有两个,且套筒(5)与底座(1)固定连接,两个所述套筒(5)的上方均设置有导杆(6),且导杆(6)的一端与U型连接座(8)固定连接,所述导杆(6)的另一端延伸至套筒(5)的内部,且导杆(6)与套筒(5)滑动连接。

7.根据权利要求1所述的一种服装加工用升降台,其特征在于:所述底座(1)的下方设置有减震垫(3),且减震垫(3)与底座(1)固定连接。
