专利号: 2024213855011
申请人: 河北工程大学
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

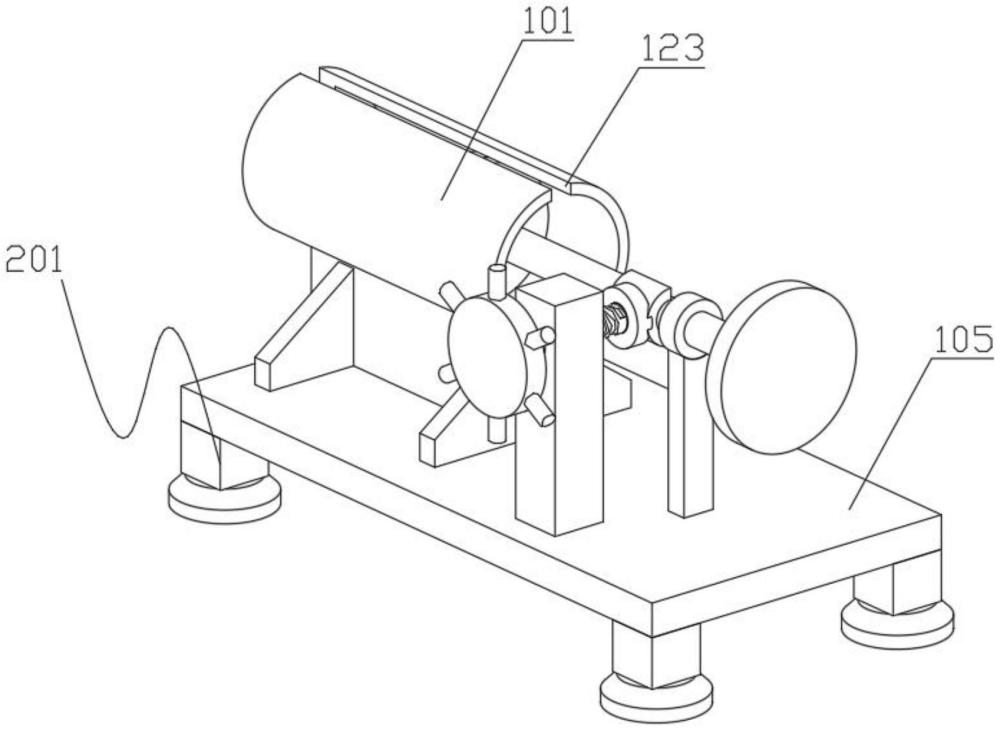

1.一种小鼠多用途固定装置,其特征在于,

包括固定仓、橡胶塞、移动板、圆杆、底板、支撑柱、圆环、推板、锁板、螺栓、锁定组件和连接组件,所述固定仓设置于所述底板的上方,所述连接组件设置于所述底板与所述固定仓之间,所述橡胶塞与所述固定仓滑动连接,并位于所述固定仓的内侧壁,所述移动板与所述橡胶塞固定连接,并位于所述橡胶塞的一侧,且所述移动板与所述固定仓滑动适配,所述圆杆与所述移动板固定连接,并位于所述移动板的一侧,所述支撑柱与所述底板固定连接,并位于所述底板的上方,所述圆环与所述支撑柱固定连接,并位于所述支撑柱的上方,且所述圆环与所述圆杆滑动配合,所述推板与所述圆杆固定连接,并位于所述圆杆的一端,所述固定仓具有螺纹孔,所述螺纹孔与所述螺栓螺纹配合,所述锁板与所述螺栓固定连接,并位于所述螺栓的外侧壁,所述固定仓具有条形孔,所述锁定组件设置于所述底板的上方。

2.如权利要求1所述的小鼠多用途固定装置,其特征在于,

所述锁定组件包括固定架、丝杆、侧板、圆轴、连接座和磨砂板,所述固定架与所述底板固定连接,并位于所述底板的上方,所述丝杆与所述固定架螺纹连接,并位于所述固定架的内侧壁,所述侧板与所述丝杆固定连接,并位于所述丝杆的一端,所述圆轴与所述丝杆固定连接,并位于所述丝杆的另一端,所述连接座与所述圆轴转动连接,并位于所述圆轴外侧壁,所述磨砂板与所述连接座固定连接,并位于所述连接座的一侧,且所述磨砂板与所述圆杆抵持。

3.如权利要求2所述的小鼠多用途固定装置,其特征在于,

所述锁定组件还包括多个竖杆,多个所述竖杆均与所述侧板固定连接,并分别位于所述侧板的外侧壁。

4.如权利要求3所述的小鼠多用途固定装置,其特征在于,

所述连接组件包括支撑板和连接筋,所述支撑板的一端与所述底板固定连接,并位于所述底板的上方,所述支撑板的另一端与所述固定仓固定连接,并位于所述固定仓的下方,所述连接筋的一端与所述底板固定连接,并位于所述底板的上方,所述连接筋的另一端与所述支撑板固定连接,并位于所述支撑板的一侧。

5.如权利要求4所述的小鼠多用途固定装置,其特征在于,

所述小鼠多用途固定装置还包括摩擦组件,所述摩擦组件设置于所述底板的下方。

6.如权利要求5所述的小鼠多用途固定装置,其特征在于,

所述摩擦组件包括基座和磨砂垫,所述基座与所述底板固定连接,并位于所述底板的下方,所述磨砂垫与所述基座固定连接,并位于所述基座的下方。
