专利号: 2024213796225
申请人: 广州市俊明机电设备实业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

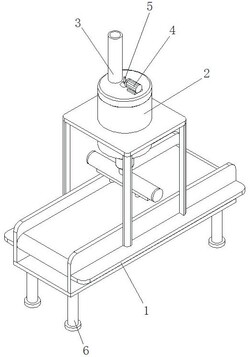

1.一种荧光粉灌装设备,包括有输送带(1);其特征在于:还包括有导料组件(2)、进料组件(3)、驱动组件(4)、防堵组件(5)和支撑组件(6);输送带(1)的上方设置有具有导料作用的导料组件(2),导料组件(2)的上方设置有具有进料作用的进料组件(3),进料组件(3)的上方设置有具有驱动作用的驱动组件(4),导料组件(2)的内侧设置有具有防堵作用的防堵组件(5),输送带(1)的下方设置有具有支撑作用的支撑组件(6)。

2.根据权利要求1所述的一种荧光粉灌装设备,其特征在于:导料组件(2)包括有安装架(201)、储罐(202)、导料管(203)、连接管(204)和出料管(205);输送带(1)的上方设置有安装架(201),安装架(201)的内侧设置有储罐(202),储罐(202)的下方设置有导料管(203),导料管(203)的一端设置有连接管(204),连接管(204)的下方设置有出料管(205)。

3.根据权利要求2所述的一种荧光粉灌装设备,其特征在于:进料组件(3)包括有盖板(301)和进料管(302);储罐(202)的上方设置有盖板(301),盖板(301)的上方设置有进料管(302)。

4.根据权利要求3所述的一种荧光粉灌装设备,其特征在于:驱动组件(4)包括有第一电机(401)、第一转轴(402)、第一锥齿轮(403)和第二锥齿轮(404);盖板(301)的上方设置有第一电机(401),第一电机(401)的输出端设置有第一转轴(402),第一转轴(402)的一端设置有第一锥齿轮(403),盖板(301)的上方设置有第二锥齿轮(404),第一锥齿轮(403)和第二锥齿轮(404)啮合连接。

5.根据权利要求4所述的一种荧光粉灌装设备,其特征在于:防堵组件(5)包括有第二转轴(501)和刮板架(502);第二锥齿轮(404)内侧设置有第二转轴(501),第二转轴(501)和第二锥齿轮(404)键槽连接,第二转轴(501)的外侧设置有刮板架(502)。

6.根据权利要求5所述的一种荧光粉灌装设备,其特征在于:防堵组件(5)包括有搅拌叶(503)和绞龙(504);第二转轴(501)的外侧设置有搅拌叶(503),搅拌叶(503)设置有多组,第二转轴(501)的一端设置有搅拌叶(503)。

7.根据权利要求1所述的一种荧光粉灌装设备,其特征在于:支撑组件(6)包括有支架(601)和减震垫(602);输送带(1)的下方设置有支架(601),支架(601)设置有多组,支架(601)的下方设置有减震垫(602)。

8.根据权利要求1所述的一种荧光粉灌装设备,其特征在于:输送组件(8)包括有传送带(801)、连接架(802)、电动伸缩杆(803)和推板(804);输送带(1)的一侧设置有传送带(801),传送带(801)的一侧设置有连接架(802),连接架(802)的内侧设置有电动伸缩杆(803),电动伸缩杆(803)的一端设置有推板(804)。

9.根据权利要求1所述的一种荧光粉灌装设备,其特征在于:抓取组件(9)包括有机械臂(901)、固定架(902)、第二电机(903)、螺纹杆(904)、移动架(905)和夹持杆(906);输送带(1)的外部设置有机械臂(901),机械臂(901)的一端设置有固定架(902),固定架(902)的一侧设置有第二电机(903),第二电机(903)的输出端设置有螺纹杆(904),螺纹杆(904)的上有两段相反的螺纹,螺纹杆(904)的外侧设置有移动架(905),移动架(905)和螺纹杆(904)螺纹连接,移动架(905)的下方设置有夹持杆(906),夹持杆(906)设置有多组。
