专利号: 2024213756001
申请人: 铜陵市明宇科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

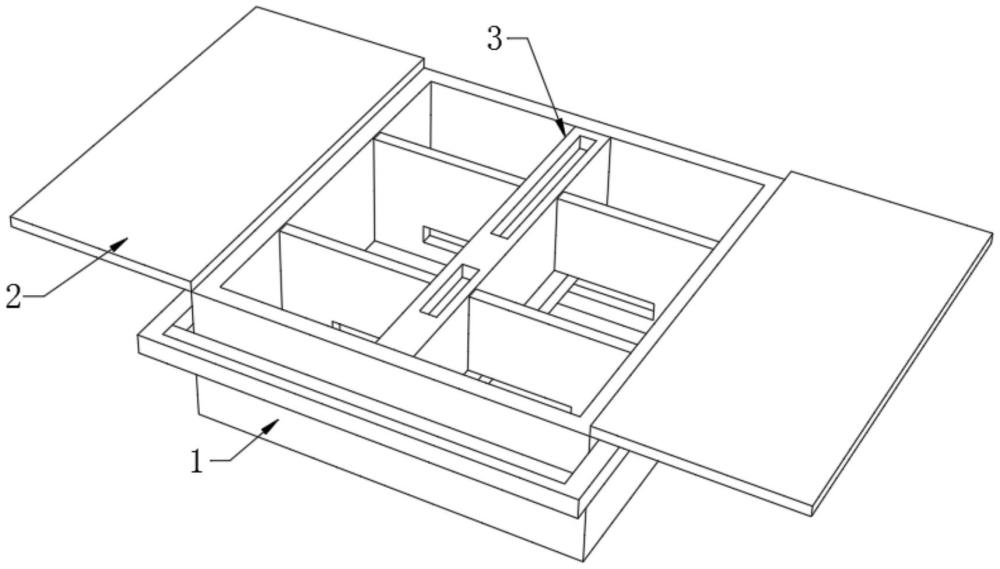

1.一种平衡块调节装置,其特征在于,包括增重块收纳箱(1),所述增重块收纳箱(1)上端为敞口设置,且敞口处安装有密封盖板(2),增重块收纳箱(1)内部安装有定位机构(3);

所述定位机构(3)包括纵向隔壳(301),所述纵向隔壳(301)固定安装于增重块收纳箱(1)内部,纵向隔壳(301)左右两端均对称固定安装有水平设置的横向隔板(304),且多个横向隔板(304)上均开设有水平设置的条形通孔(303),纵向隔壳(301)内部顶端中部位置固定安装有电机(307),电机(307)输出轴下端机械联动有沿前后方向设置的双向丝杆(308),双向丝杆(308)前后两端分别与纵向隔壳(301)内部前后两端面转动连接,双向丝杆(308)上对称螺纹套装有两个矩形螺母块(311),位于电机(307)后侧的矩形螺母块(311)左右两端对称铰接安装有第二铰接支杆(310),位于电机(307)前侧的矩形螺母块(311)左右两端对称铰接安装有第一铰接支杆(309);

位于电机(307)左侧的第一铰接支杆(309)以及第二铰接支杆(310)另一端对称铰接安装于第一定位夹块(302)右端面,位于电机(307)右侧的第一铰接支杆(309)以及第二铰接支杆(310)另一端对称铰接安装于第二定位夹块(312)左端面,第一定位夹块(302)以及第二定位夹块(312)相互远离一端分别滑动贯穿于纵向隔壳(301)底部左右两端,并延伸至纵向隔壳(301)外部,第一定位夹块(302)与第二定位夹块(312)分别与位于纵向隔壳(301)同一侧的两个条形通孔(303)滑动连接。

2.根据权利要求1所述的一种平衡块调节装置,其特征在于,所述第一定位夹块(302)以及第二定位夹块(312)侧端面均与条形通孔(303)内壁沿水平方向滑动贴合。

3.根据权利要求2所述的一种平衡块调节装置,其特征在于,所述电机(307)输出轴下端固定套装有第一锥形齿轮,双向丝杆(308)中部固定套装有第二锥形齿轮,第一锥形齿轮下端与第二锥形齿轮相啮合。

4.根据权利要求3所述的一种平衡块调节装置,其特征在于,所述纵向隔壳(301)上端开设有工具收纳槽(305)以及螺栓收纳槽(306)。

5.根据权利要求4所述的一种平衡块调节装置,其特征在于,所述增重块收纳箱(1)顶部侧端面铰接安装有提手。

6.根据权利要求5所述的一种平衡块调节装置,其特征在于,所述增重块收纳箱(1)下端固定设置有橡胶减震垫。

7.根据权利要求6所述的一种平衡块调节装置,其特征在于,所述矩形螺母块(311)下端面与纵向隔壳(301)内部底端面沿前后方向滑动贴合。
