专利号: 2024213696975
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

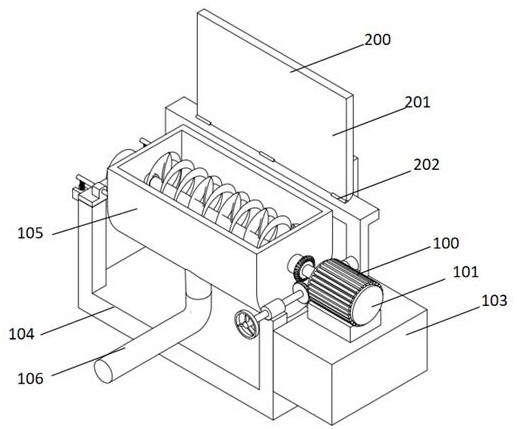

1.一种塑料加工原料预处理装置,其特征在于,包括:塑料原料预处理机构(100),所述塑料原料预处理机构(100)包含有工作支架台(104),所述工作支架台(104)的一端侧通过螺栓将支撑台(103)连接固定,所述支撑台(103)的上端通过螺栓将旋转电机(101)连接固定,所述旋转电机(101)的一端安装有转动轴(107),所述转动轴(107)的一端贯穿在齿轮套筒柱(108)的内部,所述齿轮套筒柱(108)通过螺栓连接在清洗加工罐(105)的一侧,所述转动轴(107)的一端通过螺栓将辊轴(112)连接固定,所述辊轴(112)的一端通过螺栓将连接头(111)连接固定,所述连接头(111)通过贯穿在连接套筒(113)的内部,所述连接套筒(113)通过螺栓连接在清洗加工罐(105)的一侧,所述辊轴(112)通过焊接将固定片(109)连接固定,所述固定片(109)通过焊接将螺旋翻转片(110)连接固定。

2.根据权利要求1所述的一种塑料加工原料预处理装置,其特征在于,所述齿轮套筒柱(108)的一端连接有第一齿轮(126),所述第一齿轮(126)的一侧啮合有第二齿轮(128),所述第二齿轮(128)的内部通过贯穿连接有旋转杆(127),所述旋转杆(127)的一端贯穿在第一旋转筒(125),所述第一旋转筒(125)通过螺丝连接在工作支架台(104)的一端,所述旋转杆(127)通过贯穿在第二旋转筒(129)的内部,所述第二旋转筒(129)通过螺丝连接在工作支架台(104)的上端,所述旋转杆(127)的一端固定安装有旋转手轮(130),所述连接套筒(113)的一端连接有螺栓柱(114)。

3.根据权利要求2所述的一种塑料加工原料预处理装置,其特征在于,所述螺栓柱(114)的一端安装在滚动轴承(121)的内部,所述滚动轴承(121)的通过螺丝连接在外壳(120)的一端,所述外壳(120)通过焊接连接在主板(117)的上端。

4.根据权利要求3所述的一种塑料加工原料预处理装置,其特征在于,所述主板(117)的上端通过焊接将固定块(118)连接固定,所述固定块(118)的内部开设通孔槽(119),所诉通孔槽(119)的内部贯穿有移动栓(133),所述移动栓(133)的一端卡接在卡接套(116)的内部,所述卡接套(116)通过焊接连接在清洗加工罐(105)的两侧端,所述移动栓(133)的下端通过螺丝将螺杆(134)连接固定,所述螺杆(134)的贯穿在卡槽(135)凹口中,所述螺杆(134)通过螺帽(136)拧紧固定移动栓(133),所述卡槽(135)通过焊接连接在工作支架台(104)的两侧。

5.根据权利要求4所述的一种塑料加工原料预处理装置,其特征在于,所述工作支架台(104)的两侧端通过螺丝将第一支撑杆(204)以及第二支撑杆(205)连接固定,所述第一支撑杆(204)以及第二支撑杆(205)的一端支撑连接在凹槽孔(203)的内部,所述凹槽孔(203)是开设在翻盖板(201)上,所述翻盖板(201)的下端安装有连接柱(202)所述连接柱(202)通过铰接连接在工作支架台(104)的上端。

6.根据权利要求1所述的一种塑料加工原料预处理装置,其特征在于,所述清洗加工罐(105)的下端安装有排水管(106),所述排水管(106)的一端安装有过滤槽(131)。
