专利号: 2024213672862
申请人: 友邦电气(平湖)股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

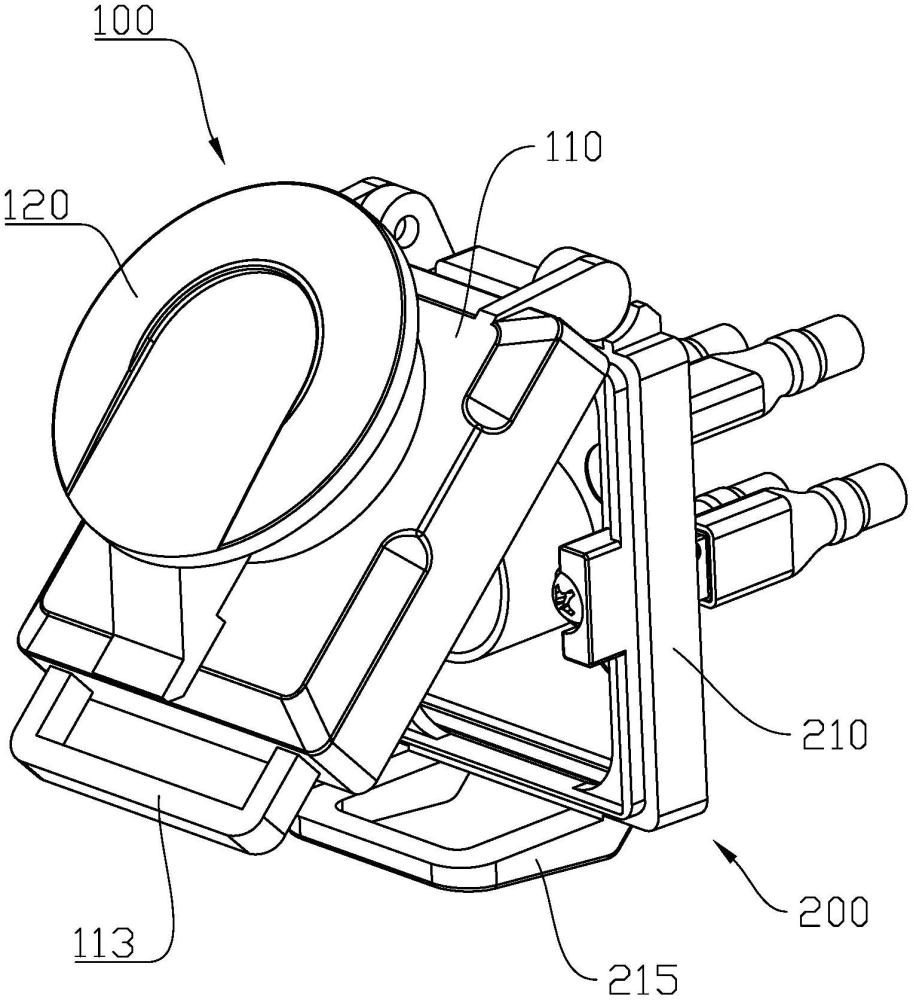

1.一种充电插座,其特征在于,包括翻盖模块和插座模块,所述翻盖模块安装于所述插座模块,其中:

所述翻盖模块包括第一本体、抓取端盖和保护罩,所述抓取端盖固定安装于所述第一本体远离所述插座模块的一侧并且所述保护罩固定安装于所述第一本体靠近所述插座模块的一侧;所述第一本体设有第一连接端、第二连接端和第一限位端;

所述插座模块包括第二本体、接口安装座、第一接口、第二接口、第三接口和第四接口,所述接口安装座固定安装于所述第二本体并且所述第一接口、所述第二接口、所述第三接口和所述第四接口均安装于所述接口安装座;所述第二本体设有第三连接端、第四连接端、第五连接端、第六连接端和第二限位端,所述第一连接端和所述第三连接端铰接并且所述第二连接端和所述第四连接端铰接;所述接口安装座靠近所述第一本体的一侧设有充电枪插入端口、第一固定端和第二固定端并且所述接口安装座远离所述第一本体的一侧设有第一安装端、第二安装端、第三安装端和第四安装端,所述保护罩盖于所述充电枪插入端口,所述第一固定端与所述第五连接端连接并且所述第二固定端与所述第六连接端连接,所述第一接口安装于所述第一安装端,所述第二接口安装于所述第二安装端,所述第三接口安装于所述第三安装端并且所述第四接口安装于所述第四安装端。

2.根据权利要求1所述的一种充电插座,其特征在于,所述第一接口设有第一连接铜排和第一连接线束,所述第二接口设有第二连接铜排和第二连接线束,所述第三接口设有第三连接铜排和第三连接线束,所述第四接口设有第四连接铜排和第四连接线束。

3.根据权利要求2所述的一种充电插座,其特征在于,所述第一连接铜排安装于所述第一安装端并且所述第一连接线束与所述第一连接铜排连接;

所述第二连接铜排安装于所述第二安装端并且所述第二连接线束与所述第二连接铜排连接;

所述第三连接铜排安装于所述第三安装端并且所述第三连接线束与所述第三连接铜排连接;

所述第四连接铜排安装于所述第四安装端并且所述第四连接线束与所述第四连接铜排连接。

4.根据权利要求3所述的一种充电插座,其特征在于,所述第一连接铜排和所述第二连接铜排之间设有第一安装板,所述第三连接铜排和所述第四连接铜排之间设有第二安装板,所述第一安装板和所述第二安装板均安装于固定座。

5.根据权利要求4所述的一种充电插座,其特征在于,所述第一安装板和所述固定座之间设有第一缓冲弹簧,所述第二安装板和所述固定座之间设有第二缓冲弹簧。
