专利号: 2024213660085
申请人: 威海鸿蒙信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

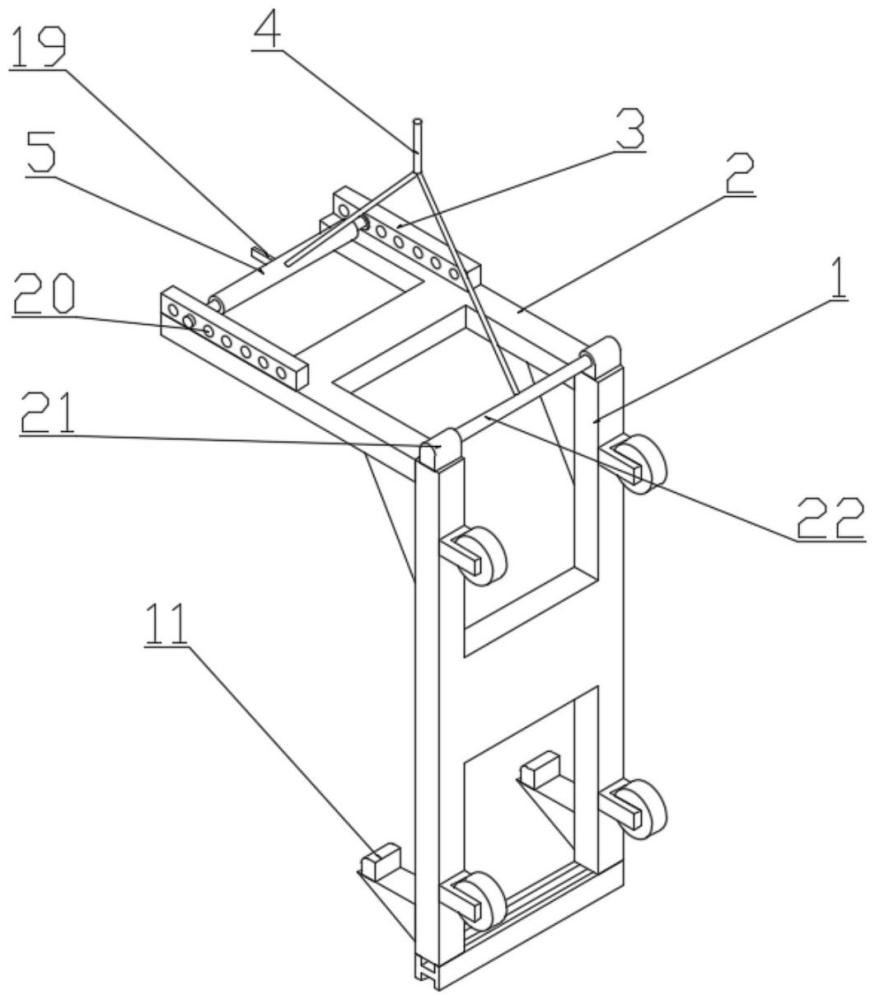

1.通用型梁钢模板吊具,其特征在于,包括竖梁、横梁、卡板、卡柱、固定柱和钢绳,所述竖梁固接在横梁的一端,所述卡板对称固接在横梁的顶部,所述卡柱与卡板活动卡接,所述固定柱固接在竖梁的顶部,所述钢绳分别与卡柱和固定柱固接。

2.根据权利要求1所述的通用型梁钢模板吊具,其特征在于,所述卡柱包括卡柱套筒、卡柱滑槽、卡柱滑杆、卡柱支板和卡柱弹簧,所述卡柱滑槽对称置于卡柱套筒中部,所述卡柱滑杆与卡柱滑槽中部滑动连接,所述卡柱弹簧两端与卡柱滑槽和卡柱滑杆连接,所述卡柱支板固接在卡柱滑杆的一端。

3.根据权利要求2所述的通用型梁钢模板吊具,其特征在于,所述卡柱还包括拉杆,所述拉杆固接在卡柱套筒的外壁。

4.根据权利要求3所述的通用型梁钢模板吊具,其特征在于,所述竖梁还包括固定块,所述固定块固接在竖梁的顶部,所述固定柱两端与固定块连接。

5.根据权利要求4所述的通用型梁钢模板吊具,其特征在于,还包括三角钢板,所述三角钢板分别与竖梁和横梁固接。

6.根据权利要求5所述的通用型梁钢模板吊具,其特征在于,还包括第一限位块和第二限位块,所述第一限位块固接在竖梁的一侧,所述第二限位块固接在第一限位块的顶部。

7.根据权利要求6所述的通用型梁钢模板吊具,其特征在于,还包括限位梁,所述限位梁固接在竖梁的底部。

8.根据权利要求7所述的通用型梁钢模板吊具,其特征在于,还包括轮架和车轮,所述轮架与竖梁的一侧连接,所述车轮与轮架转动连接。

9.根据权利要求8所述的通用型梁钢模板吊具,其特征在于,所述钢绳包括第一钢绳和第二钢绳,所述第一钢绳与卡柱固接,所述第二钢绳与固定柱固接,所述第一钢绳和第二钢绳与钢绳固接。

10.根据权利要求9所述的通用型梁钢模板吊具,其特征在于,所述横梁与竖梁均为H形结构。
