专利号: 2024213635539
申请人: 广东滢源环保水处理科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

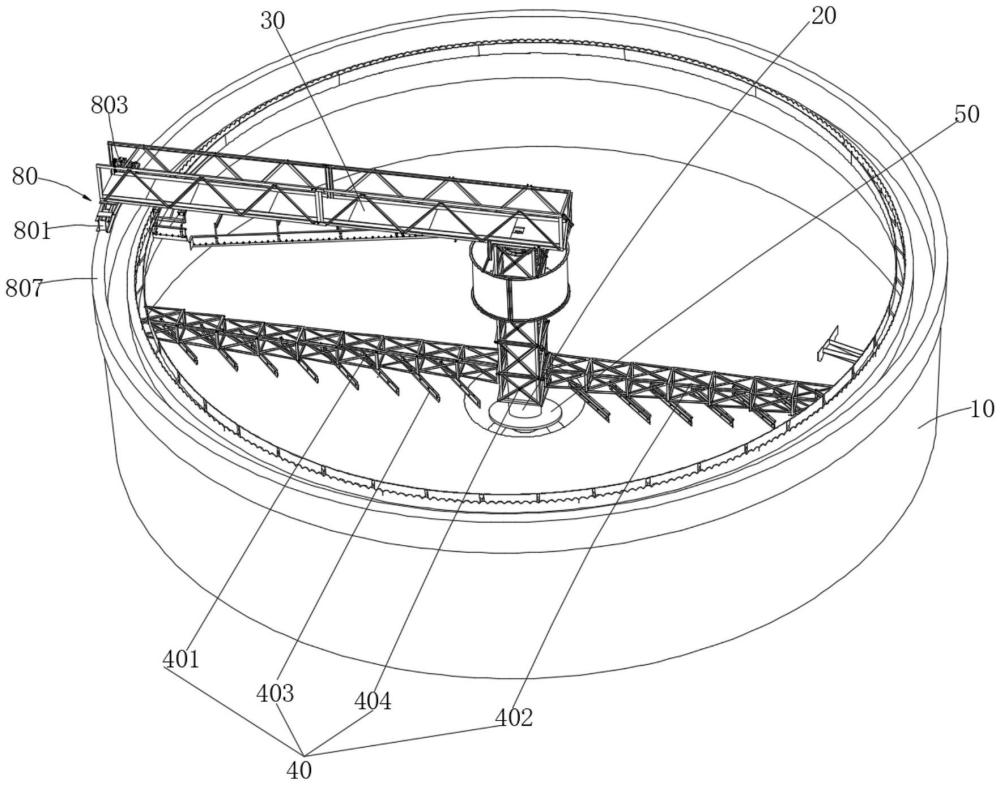

1.一种污水脱泥环保处理装置,包括:

呈环形的污水池;

主轴,所述主轴底部通过转轴转动连接在污水池的轴心上;

横梁,所述横梁的一端固定在主轴的顶部,其中,该横梁的另一端延伸在污水池的侧壁上方;

刮泥部件,所述刮泥部件设于主轴的外侧;

承载板,所述承载板套设在主轴的下方外侧;

升降组件,所述升降组件设于刮泥部件与承载板之间,用于带动刮泥部件沿污水池的轴向方向位移;

距离探测组件,所述距离探测组件设于刮泥部件上,并且与升降组件电气连接,用探测刮泥部件与污水池底部之间的距离;

驱动件,所述驱动件设于横梁的另一端,用于带动横梁以主轴为旋转轴心并沿着污水池的周向做圆周运动。

2.根据权利要求1所述的一种污水脱泥环保处理装置,其特征在于,所述污水池顶部固定连接有圆形轨道。

3.根据权利要求2所述的一种污水脱泥环保处理装置,其特征在于,所述驱动件包括呈倒“凵”字形状的固定板、与圆形轨道适配的滚轮、伺服电机、链条、链轮一、及链轮二,所述固定板固定在横梁的另一端底部,所述滚轮的两侧均通过转轴转动连接在固定板内,所述伺服电机固定在固定板顶部,所述链轮一固定在伺服电机的驱动端上。

4.根据权利要求3所述的一种污水脱泥环保处理装置,其特征在于,所述链轮二与滚轮相连,所述链条套设在链轮一与链轮二的外侧。

5.根据权利要求4所述的一种污水脱泥环保处理装置,其特征在于,所述刮泥部件包括悬架、悬梁一、悬梁二、及若干个刮板,所述悬架滑动在主轴的外侧,所述悬梁一与悬梁二分别固定在悬架的两侧,若干个所述刮板线性阵列固定在悬梁一的底部与悬梁二的底部,且每个所述刮板均倾斜在悬梁一的底部与悬梁二的底部,并与悬梁一和悬梁二形成一个锐角形状。

6.根据权利要求5所述的一种污水脱泥环保处理装置,其特征在于,所述污水池的底部呈现为圆锥形,其中,所述悬梁一与悬梁二分别与污水池底部的锥度平行。

7.根据权利要求5所述的一种污水脱泥环保处理装置,其特征在于,所述距离探测组件设为距离红外传感器,且距离红外传感器设于刮板上并红外光轴朝向于污水池的底部。

8.根据权利要求1所述的一种污水脱泥环保处理装置,其特征在于,所述升降组件设为液压缸。
