专利号: 2024213615164
申请人: 杭工建设集团有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

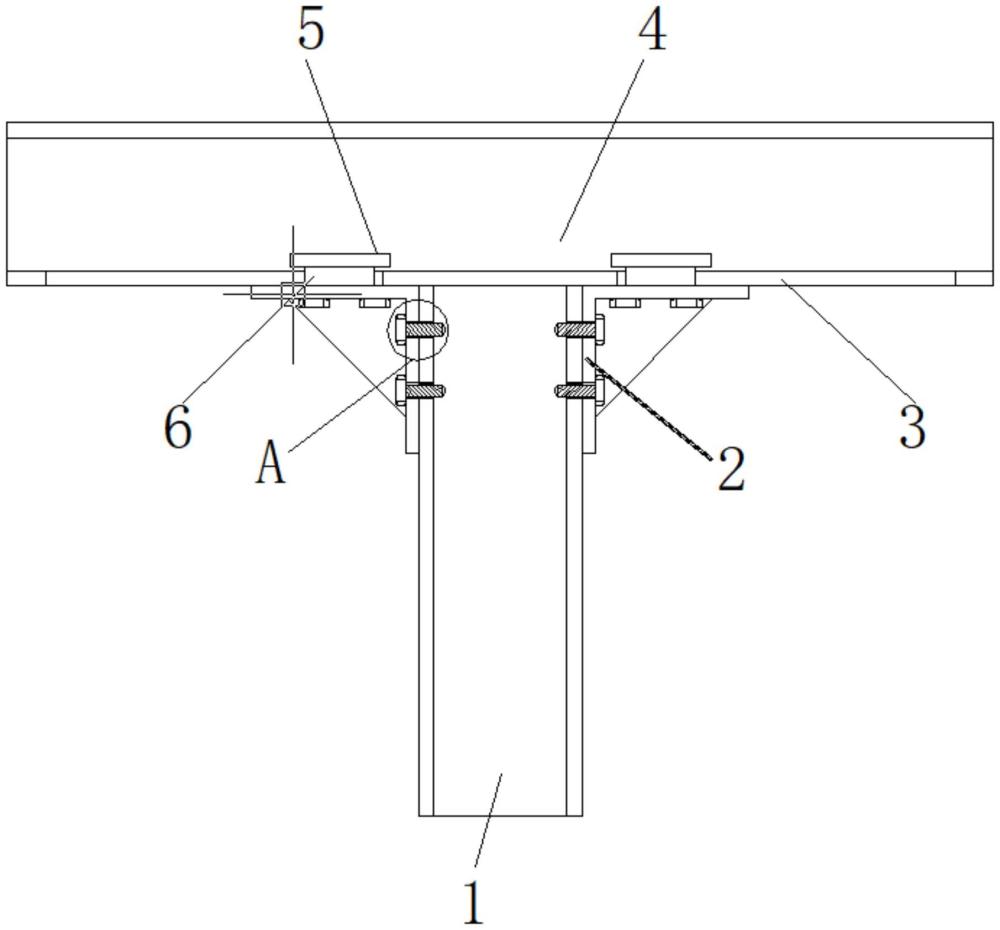

1.一种稳定型钢结构连接件,包括竖梁(1),其特征在于:还包括限位板(5)以及滑块(6);

所述竖梁(1)的上方设置有横梁(4),且横梁(4)两侧的底端均开设有滑槽(3),所述滑槽(3)的内部均设置有滑块(6),且滑块(6)的顶端均安装有限位板(5),所述滑块(6)底端的前后两端均安装有连接件主体(2),且连接件主体(2)一侧的内部均开设有两个第一插孔(11),所述第一插孔(11)的一侧均设置有两个第一螺帽(12),且第一螺帽(12)靠近连接件主体(2)的一侧均安装有第一螺杆(10),所述竖梁(1)靠近第一插孔(11)一侧的内部均开设有第一螺纹孔(9),且连接件主体(2)的底端均设置有两个第二螺帽(13),所述第二螺帽(13)上方连接件主体(2)的内部均开设有第二插孔(16),且第二插孔(16)上方横梁(4)的内部均开设有第二螺纹孔(14).所述第二螺帽(13)的顶端均安装有第二螺纹杆(15),所述横梁(4)底端的前后两端均安装有插槽(8),且竖梁(1)前后两端的顶端均安装有插块(7)。

2.根据权利要求1所述的一种稳定型钢结构连接件,其特征在于:所述滑块(6)的底端均穿过滑槽(3),且滑块(6)的底端均延伸至横梁(4)的下方。

3.根据权利要求1所述的一种稳定型钢结构连接件,其特征在于:所述连接件主体(2)均通过滑块(6)与滑槽(3)构成滑动结构。

4.根据权利要求1所述的一种稳定型钢结构连接件,其特征在于:所述第一螺杆(10)的一端均依次穿过第一插孔(11)和第一螺纹孔(9),且第一螺杆(10)的一端均延伸至竖梁(1)的内部。

5.根据权利要求1所述的一种稳定型钢结构连接件,其特征在于:所述第一螺纹孔(9)的内部均设置有螺纹,且第一螺纹孔(9)均与第一螺杆(10)通过螺纹连接。

6.根据权利要求1所述的一种稳定型钢结构连接件,其特征在于:所述第二螺纹杆(15)的顶端均依次穿过第二插孔(16)和第二螺纹孔(14),且第二螺纹杆(15)的顶端均延伸至横梁(4)的内部。

7.根据权利要求1所述的一种稳定型钢结构连接件,其特征在于:所述第二螺纹孔(14)的内部均设置有螺纹,且第二螺纹杆(15)均与第二螺纹孔(14)通过螺纹连接。

8.根据权利要求1所述的一种稳定型钢结构连接件,其特征在于:所述插块(7)均与插槽(8)相互匹配,且插块(7)均位于插槽(8)的内部。
