专利号: 2024213573231
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-03-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

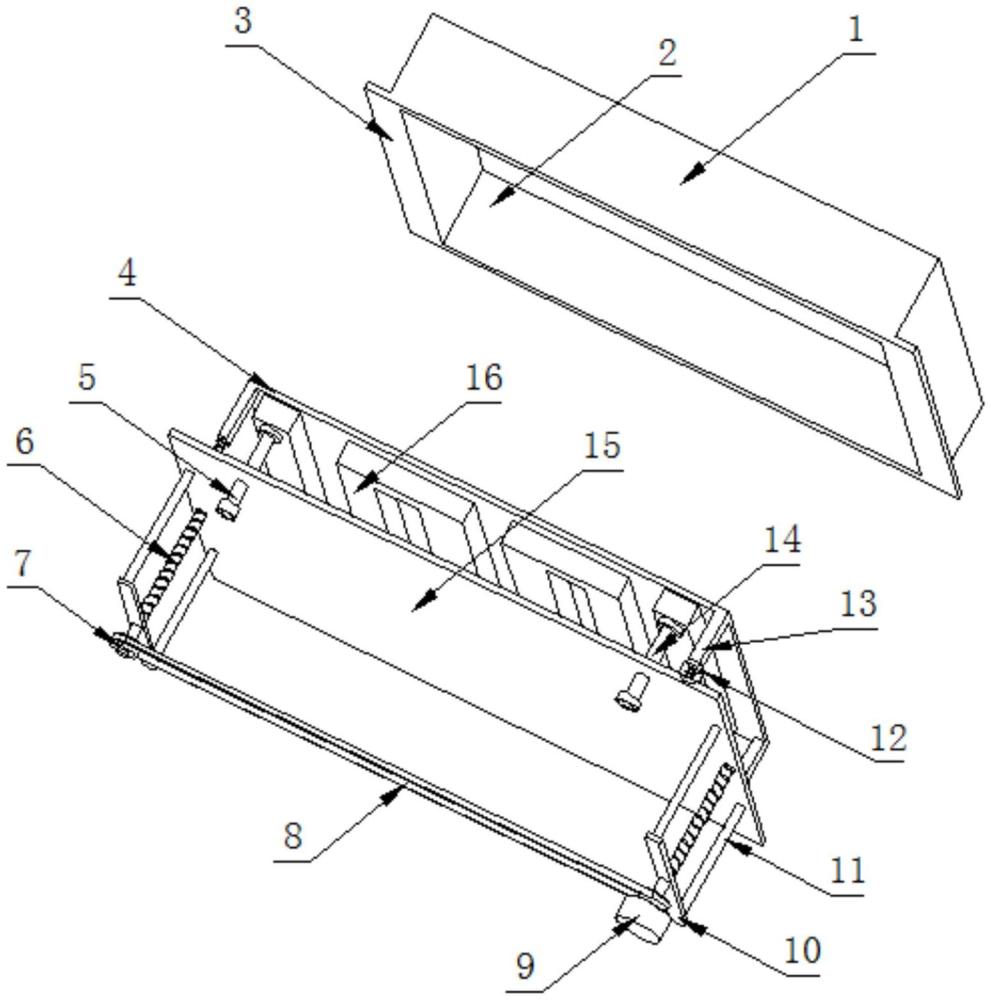

1.一种可快速冷却的硫化机加热板,包括加热板本体(1),所述加热板本体(1)的一侧凹陷成型有矩形腔槽(2),其特征在于,还包括:耳板(3),所述耳板(3)设置有两个,两个耳板(3)成型在加热板本体(1)的两侧;

导热板(4),所述导热板(4)适配在矩形腔槽(2)处,且导热板(4)的一侧与加热板本体(1)紧密相抵,所述导热板(4)上固定连接有热油管道(16),且导热板(4)的四角处均固定连接有支撑板(13);

密封盖板(15),所述密封盖板(15)闭合在耳板(3)的一侧,并且密封盖板(15)和支撑板(13)之间的连接处设置有弹伸模组(12);

螺杆(6),所述螺杆(6)设置有两个,两个螺杆(6)转动连接在对应的耳板(3)上,且密封盖板(15)对应螺杆(6)处开设有与螺杆(6)适配的螺孔。

2.根据权利要求1所述的一种可快速冷却的硫化机加热板,其特征在于:所述热油管道(16)的两个端部分别连通有进油管(5)和出油管(14),进油管(5)和出油管(14)经密封盖板(15)上开设的孔延伸至密封盖板(15)的外侧。

3.根据权利要求1所述的一种可快速冷却的硫化机加热板,其特征在于:所述弹伸模组(12)包括固定连接在密封盖板(15)一侧的伸缩轴(17),以及套设在伸缩轴(17)上的弹簧(18),所述伸缩轴(17)滑动连接在支撑板(13)的孔上,并且弹簧(18)的两个端部分别固定连接在支撑板(13)和密封盖板(15)上。

4.根据权利要求1所述的一种可快速冷却的硫化机加热板,其特征在于:两个所述螺杆(6)上均固定连接有同步轮(7),并且两个同步轮(7)之间设置有同步带(8),其中一个所述螺杆(6)的端部固定连接有手轮(9)。

5.根据权利要求1所述的一种可快速冷却的硫化机加热板,其特征在于:所述耳板(3)上固定连接有限位杆(11),所述密封盖板(15)对应限位杆(11)处开设有与限位杆(11)适配的限位孔,并且限位杆(11)的端部之间设置有连接板(10)。
