专利号: 2024213530999
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

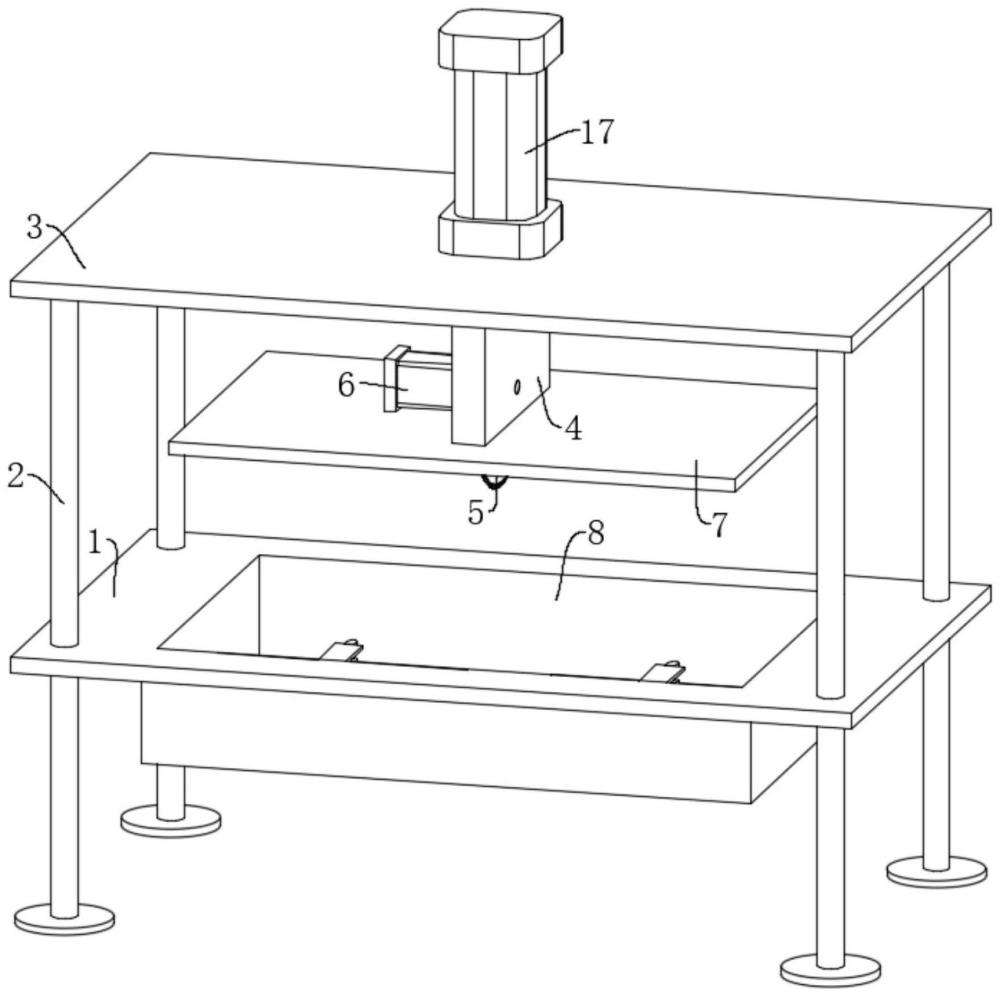

1.一种用于航行器零部件制造的切割机构,其特征在于,包括:

主体结构;

所述主体结构包括加工台(1),所述加工台(1)顶部焊接有支架(2),所述支架(2)上端设置有顶板(3);

切割机构;

所述切割机构包括外壳(4)和刀片(5),所述顶板(3)的底部设置有外壳(4),所述刀片(5)转动安装于外壳(4)的内部,且刀片(5)由电机(6)驱动;

所述加工台(1)上开设有缺口,所述缺口内设置有围板(8),所述外壳(4)上设置有盖板(7),所述盖板(7)和围板(8)的上开口相适配,所述围板(8)的两侧内壁上设置有用于非承载航行器零部件板材原料的支撑板(9)。

2.根据权利要求1所述的一种用于航行器零部件制造的切割机构,其特征在于:所述顶板(3)上固定安装有气缸(17),所述气缸(17)的活塞杆下端贯穿顶板(3)且固定连接于外壳(4)的顶部。

3.根据权利要求1所述的一种用于航行器零部件制造的切割机构,其特征在于:所述外壳(4)的一侧外壁上固定安装有电机(6),所述电机(6)的输出端传动连接于刀片(5)的轴杆。

4.根据权利要求1所述的一种用于航行器零部件制造的切割机构,其特征在于:还包括用于对航行器零部件板材原料进行固定的固定机构,所述固定机构包括设置在支撑板(9)上的固定板(10)。

5.根据权利要求4所述的一种用于航行器零部件制造的切割机构,其特征在于:所述固定板(10)的两端分别设置有第一上凸块(11)和第二上凸块(13),所述固定板(10)的两侧边分别对应设置有第一下凸块(12)和第二下凸块(14)。

6.根据权利要求5所述的一种用于航行器零部件制造的切割机构,其特征在于:所述第一上凸块(11)的底部设置有导杆(15),所述导杆(15)滑动插接于第一下凸块(12),且导杆(15)下端贯穿第一下凸块(12)连接有限位块。

7.根据权利要求6所述的一种用于航行器零部件制造的切割机构,其特征在于:所述第二上凸块(13)的底部通过轴承座转动安装有调节螺杆(16),所述调节螺杆(16)螺纹安装于第二下凸块(14),且调节螺杆(16)的下端的焊接有调节手柄。
