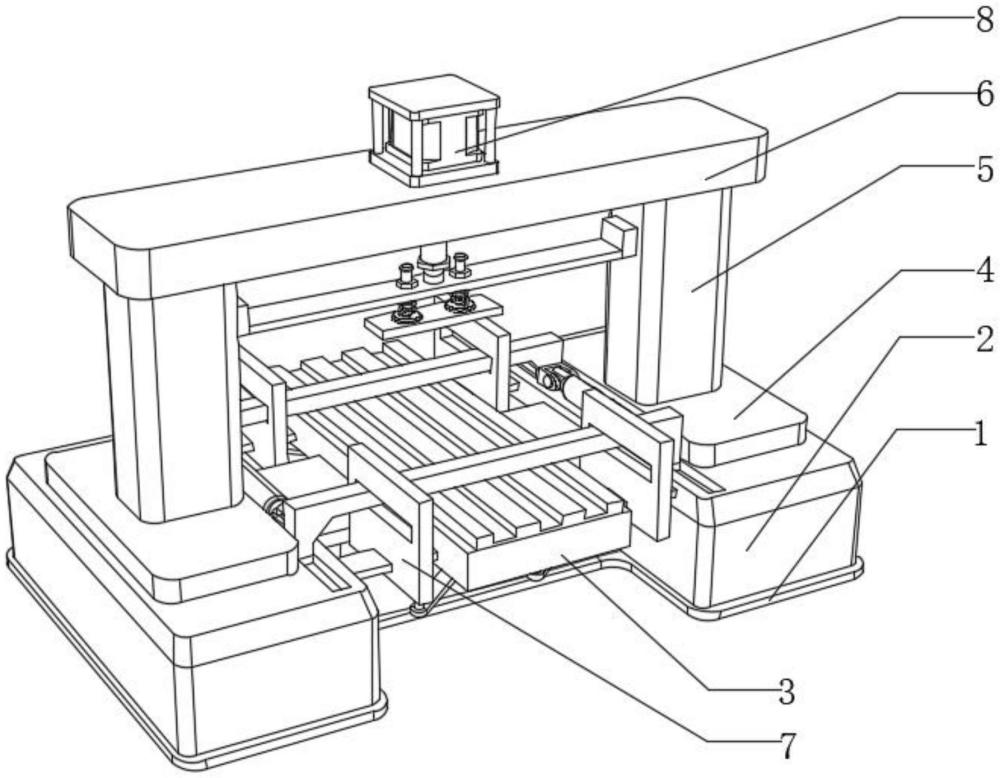

1.一种铣床定位工装，包括底板(1)，其特征在于：所述底板(1)顶面固定设置有放置座(2)，所述放置座(2)中心顶面固定设置有工作台(3)，所述底板(1)左右两端顶面固定设置有固定板(4)，所述固定板(4)顶面固定设置有固定杆(5)，所述固定杆(5)顶面固定设置有连接板(6)，所述工作台(3)下方设置有定位机构(7)，所述连接板(6)下方设置有调节机构(8)；

所述底板(1)左右端顶面开设有限位槽；

所述定位机构(7)包括定位部与夹持部；

所述调节机构(8)包括驱动部与固定部。

2.根据权利要求1所述的一种铣床定位工装，其特征在于：所述定位部包括定位板(71)，所述定位板(71)下端设置限位板(72)，所述限位板(72)左右两端分别与放置座(2)和工作台(3)固定连接，所述定位板(71)套设在限位板(72)外侧面并于限位板(72)滑动连接，所述定位板(71)上端外侧面开设有放置槽，所述定位板(71)底面开设有滑动槽。

3.根据权利要求2所述的一种铣床定位工装，其特征在于：所述工作台(3)前后两端底面固定设置有电机，电机输出端固定设置有驱动板(73)，所述驱动板(73)前后两端均铰接设置有调节板(74)，所述调节板(74)另一端上端位于相靠近滑动槽内部并于相靠近滑动槽内壁滑动连接。

4.根据权利要求1所述的一种铣床定位工装，其特征在于：所述夹持部包括调节架(75)，所述调节架(75)前后设置有两个，所述调节架(75)上端位于放置槽内部并于放置槽内壁滑动连接，所述调节架(75)下端位于相靠近限位槽内部并于相靠近限位槽内壁滑动连接。

5.根据权利要求4所述的一种铣床定位工装，其特征在于：前后所述调节架(75)之间设置有固定筒(76)，所述固定筒(76)底面与放置座(2)固定连接，所述固定筒(76)内部前后设置有两个滑动块(77)，前后两个所述滑动块(77)外侧面与固定筒(76)内部内壁滑动连接，前后两个所述滑动块(77)相远离端固定设置有调节杆(78)，所述调节杆(78)另一端贯穿固定筒(76)并延伸至固定筒(76)外侧。

6.根据权利要求5所述的一种铣床定位工装，其特征在于：所述调节杆(78)外侧面套设有复位弹簧(79)，所述复位弹簧(79)前后两端分别与相靠近滑动块(77)和固定筒(76)内部内壁固定连接，所述调节杆(78)另一端固定设置有连接杆(710)，所述连接杆(710)两端转动连接有连接座(711)，所述连接座(711)与相靠近调节架(75)固定连接。

7.根据权利要求1所述的一种铣床定位工装，其特征在于：所述驱动部包括滑动板(81)，所述滑动板(81)上方设置有气缸(82)，所述气缸(82)底面与连接板(6)固定连接，所述气缸(82)输出端贯穿连接板(6)并于滑动板(81)固定连接。

8.根据权利要求1所述的一种铣床定位工装，其特征在于：所述固定部包括压板(83)，所述压板(83)位于滑动板(81)正下方，所述压板(83)顶面固定设置有滑动杆(84)，所述滑动杆(84)上端贯穿滑动板(81)并延伸至滑动板(81)上方，所述滑动杆(84)外侧面套设有压缩弹簧(85)，所述压缩弹簧(85)上下两端分别与滑动板(81)和压板(83)固定连接。
