专利号: 2024213441016
申请人: 郭荣
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

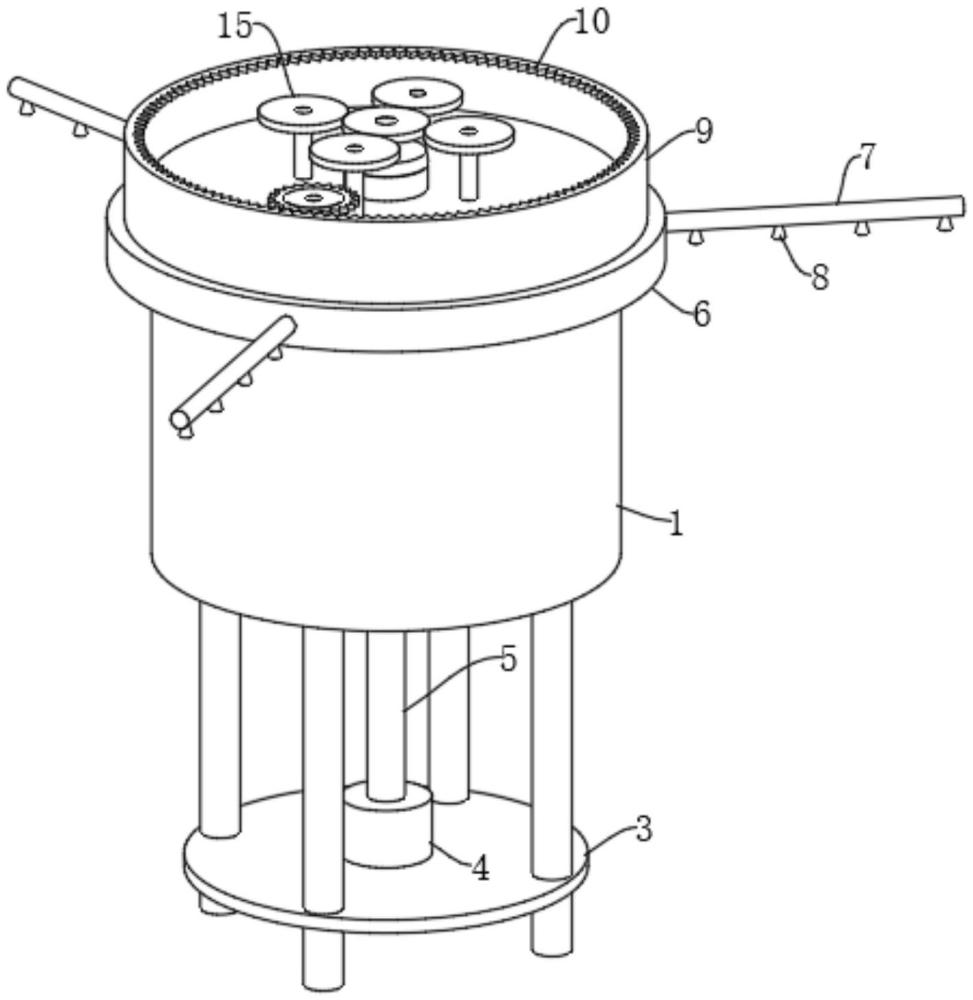

1.一种花卉种植浇灌装置,包括容器(1),其特征在于:所述容器(1)底部固定安装有多个支撑柱(2),所述容器(1)下端设置有底板(3),所述底板(3)上固定安装有水泵(4),所述水泵(4)的排水端连通并固定安装有导流管(5),所述导流管(5)上端连通在所述容器(1)底部并与所述容器(1)内部连通,所述水泵(4)的进水管与外部水源连通,所述容器(1)外侧可转动安装有环形容器(6),所述环形容器(6)与所述容器(1)内腔连通,所述环形容器(6)上连通并固定安装有多个呈圆周阵列分布的横管(7),所述横管(7)底部均连通并固定安装有喷头(8),所述喷头(8)朝向下方设置,所述环形容器(6)上端固定安装有环形板(9),所述环形板(9)上固定安装有齿圈(10),所述容器(1)上固定安装有电机(11),所述电机(11)的输出轴端固定安装有主动轮(12),所述主动轮(12)与所述齿圈(10)啮合。

2.根据权利要求1所述的一种花卉种植浇灌装置,其特征在于:所述导流管(5)上安装有阀门。

3.根据权利要求2所述的一种花卉种植浇灌装置,其特征在于:所述容器(1)上安装有流量检测器和液位检测器。

4.根据权利要求3所述的一种花卉种植浇灌装置,其特征在于:所述容器(1)内可转动安装有多个呈圆周阵列分布的转轴(13),所述转轴(13)均贯穿所述容器(1),所述容器(1)内设置有多个叶片(14),所述叶片(14)分别固定连接在所述转轴(13)上。

5.根据权利要求4所述的一种花卉种植浇灌装置,其特征在于:所述容器(1)上安装有驱动机构,所述驱动机构与多个所述转轴(13)相连,所述驱动机构用于带动多个所述叶片(14)转动。

6.根据权利要求5所述的一种花卉种植浇灌装置,其特征在于:所述驱动机构包括多个外齿轮(15),所述外齿轮(15)分别固定连接在所述转轴(13)的上端,所述容器(1)上固定安装有伺服电机(16),所述伺服电机(16)的输出轴端固定安装有中心轮(17),所述中心轮(17)与多个所述外齿轮(15)同时啮合。
