专利号: 2024213436450
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

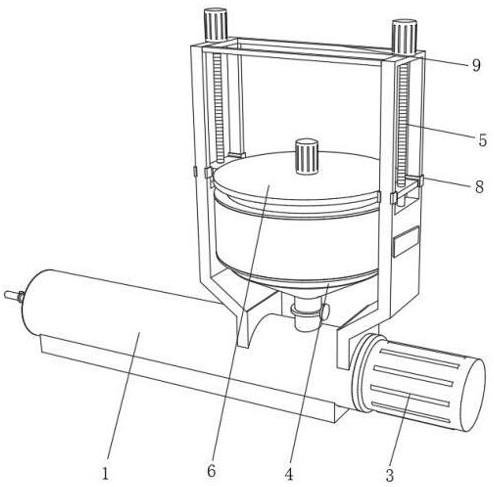

1.一种电线电缆生产用挤塑机,其特征在于,包括:

带有控制阀的挤出桶(1),及转动安装在所述挤出桶(1)内部的转出轴桨(2);

设置在挤出桶(1)一侧用于转出轴桨(2)转动的第一电机(3);

连通在所述挤出桶(1)顶部的搅拌桶(4),所述挤出桶(1)的顶部通过驱动件(5)安装有用于密封搅拌桶(4)的密封盖(6);

所述驱动件(5)包括固定安装在所述挤出桶(1)顶部的两个支撑架(51),所述密封盖(6)的两侧均一体加工有升降座(52),两个所述支撑架(51)的内部均开设有用于升降座(52)滑动的槽体(53),所述槽体(53)的内部转动安装有螺纹杆(54),所述螺纹杆(54)的顶部安装有第二电机(55),所述螺纹杆(54)的表面与所述升降座(52)的内部螺纹安装。

2.根据权利要求1所述的一种电线电缆生产用挤塑机,其特征在于:还包括用于搅拌桶(4)内加热的升温组件(7),所述升温组件(7)包括安装环体(71)和第一加热丝杆(72),所述搅拌桶(4)的表面固定安装有安装环体(71),所述安装环体(71)的内部设置有四个第一加热丝杆(72)。

3.根据权利要求1所述的一种电线电缆生产用挤塑机,其特征在于:两个所述升降座(52)的表面均固定安装有两个导向轨(8),所述导向轨(8)的内部与所述支撑架(51)的表面滑动安装。

4.根据权利要求3所述的一种电线电缆生产用挤塑机,其特征在于:两个所述支撑架(51)相邻的一侧固定安装有两个加固杆(9)。

5.根据权利要求1所述的一种电线电缆生产用挤塑机,其特征在于:所述挤出桶(1)的底部固定安装有底框(10),所述底框(10)的内部安装有若干第二加热丝杆(11)。

6.根据权利要求5所述的一种电线电缆生产用挤塑机,其特征在于:所述底框(10)的顶部设置有导热弧板(12),所述导热弧板(12)内嵌在所述挤出桶(1)的底部。

7.根据权利要求1所述的一种电线电缆生产用挤塑机,其特征在于:还包括用于搅拌桶(4)内原料充分混合的搅拌件(13),所述搅拌件(13)包括安装在所述密封盖(6)顶部的第三电机(131),所述第三电机(131)的输出端贯穿所述密封盖(6)的底部并安装有搅拌桨(132)。
