专利号: 2024213420768
申请人: 湖北万森木业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

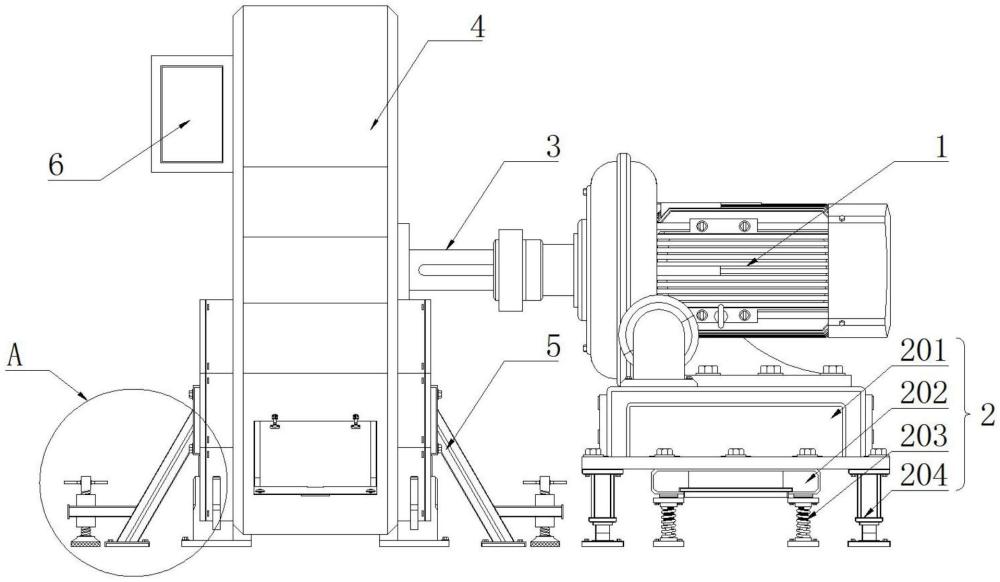

1.一种可调节的锅炉鼓风机,包括伺服电机组(1)和活动机组(6),其特征在于:所述伺服电机组(1)的底部安装有调节座组(2),且伺服电机组(1)的动力输出端连接有联动轴(3),而且联动轴(3)远离伺服电机组(1)的一端设置有稳定箱组(4),并且稳定箱组(4)的左右两侧对称安装有支撑架组(5),所述活动机组(6)安装于稳定箱组(4)的内部中央,所述活动机组(6)包括旋转架(601)、叶轮(602)、环形风道(603)、风口网架(604)和连接管口(605),所述旋转架(601)的内部中央设置有叶轮(602),且旋转架(601)表侧连接有环形风道(603),而且环形风道(603)的末端设置有连接管口(605)。

2.根据权利要求1所述的一种可调节的锅炉鼓风机,其特征在于,所述调节座组(2)包括稳定座(201)、缓冲座(202)、弹簧缓冲桩(203)和液压柱(204),所述稳定座(201)的底部中央安装有缓冲座(202),且缓冲座(202)的底部两侧对称安装有弹簧缓冲桩(203),而且缓冲座(202)的两侧对称安装有液压柱(204)。

3.根据权利要求2所述的一种可调节的锅炉鼓风机,其特征在于,所述液压柱(204)垂直安装于稳定座(201)的底部左右两侧,且液压柱(204)与稳定座(201)呈“冂”字型结构连接。

4.根据权利要求1所述的一种可调节的锅炉鼓风机,其特征在于,所述稳定箱组(4)包括鼓风箱(401)、门板(402)、铰链(403)和固定栓(404),所述鼓风箱(401)的侧边底部设置有门板(402),且门板(402)的顶部两侧对称安装有铰链(403),且门板(402)的底部两侧对称安装有固定栓(404)。

5.根据权利要求4所述的一种可调节的锅炉鼓风机,其特征在于,所述固定栓(404)与、门板(402)、鼓风箱(401)均呈螺纹连接,且鼓风箱(401)通过铰链(403)与门板(402)进行活动连接。

6.根据权利要求1所述的一种可调节的锅炉鼓风机,其特征在于,所述支撑架组(5)包括稳定架(501)、辅助斜架(502)、螺纹杆(503)和防滑桩(504),所述稳定架(501)远离稳定箱组(4)的一侧安装有辅助斜架(502),且辅助斜架(502)远离稳定架(501)的一侧垂直安装有螺纹杆(503),而且螺纹杆(503)的底部安装有防滑桩(504)。

7.根据权利要求6所述的一种可调节的锅炉鼓风机,其特征在于,所述螺纹杆(503)与辅助斜架(502)之间呈螺纹连接,且辅助斜架(502)与稳定架(501)之间呈一体结构。

8.根据权利要求1所述的一种可调节的锅炉鼓风机,其特征在于,所述联动轴(3)远离伺服电机组(1)的一端与叶轮(602)相互连接,所述旋转架(601)与稳定箱组(4)之间呈转动连接。
