专利号: 2024213398641
申请人: 浙江华梦原生态农业开发股份有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

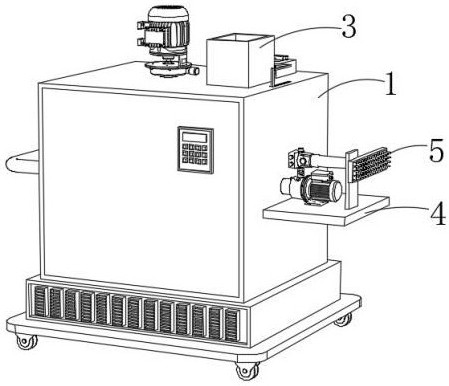

1.一种具有搅拌功能的喷药机,包括喷药机体(1),其特征在于:所述喷药机体(1)内设置有电动搅拌杆(2),所述喷药机体(1)的表面固定安装有入料斗(3),所述喷药机体(1)的表面固定安装有平板(4),所述平板(4)的表面设置有喷药设备(5),所述喷药机体(1)的表面固定安装有支框(6),所述支框(6)内设置有控制组件(7),所述喷药机体(1)内设置有从动组件(8),所述控制组件(7)包括:固定板(71),所述固定板(71)的表面开设有通孔(72),所述固定板(71)固定安装在入料斗(3)的内壁上;

挡板(73),所述挡板(73)的表面与固定板(71)的底部贴合,所述挡板(73)的表面固定安装有支杆(74),所述支杆(74)贯穿固定板(71)且与固定板(71)滑动连接,所述支杆(74)的表面固定安装有滑块(75),所述挡板(73)的表面固定安装有横杆(76),所述横杆(76)贯穿入料斗(3)且与入料斗(3)滑动连接,所述横杆(76)的表面与支撑块(77)的表面贴合,所述支撑块(77)固定安装在支框(6)的表面上;

旋转件(78),所述支框(6)的表面设置有进行旋转的旋转件(78)。

2.根据权利要求1所述的一种具有搅拌功能的喷药机,其特征在于:所述旋转件(78)包括:转盘(781),所述转盘(781)与支框(6)的表面转动连接,所述支框(6)的底部固定安装有电机(782),所述电机(782)的输出轴与转盘(781)的表面固定连接。

3.根据权利要求2所述的一种具有搅拌功能的喷药机,其特征在于:所述转盘(781)的表面固定安装有固定杆(783),所述固定杆(783)的表面固定安装有凸块(784)。

4.根据权利要求3所述的一种具有搅拌功能的喷药机,其特征在于:所述凸块(784)的表面与弧形杆(785)的内壁贴合,所述弧形杆(785)的表面与横杆(76)的表面固定连接。

5.根据权利要求1所述的一种具有搅拌功能的喷药机,其特征在于:所述从动组件(8)包括:L形杆(81),所述L形杆(81)的一端固定安装在横杆(76)的表面上,所述L形杆(81)的另一端固定安装在竖杆(82)的表面上。

6.根据权利要求5所述的一种具有搅拌功能的喷药机,其特征在于:所述竖杆(82)的表面与弹簧(83)的一端固定连接,所述弹簧(83)的另一端固定安装在喷药机体(1)的内壁上,所述竖杆(82)的表面固定安装有刮板(84)。
