专利号: 2024213395959
申请人: 郑州财经学院
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

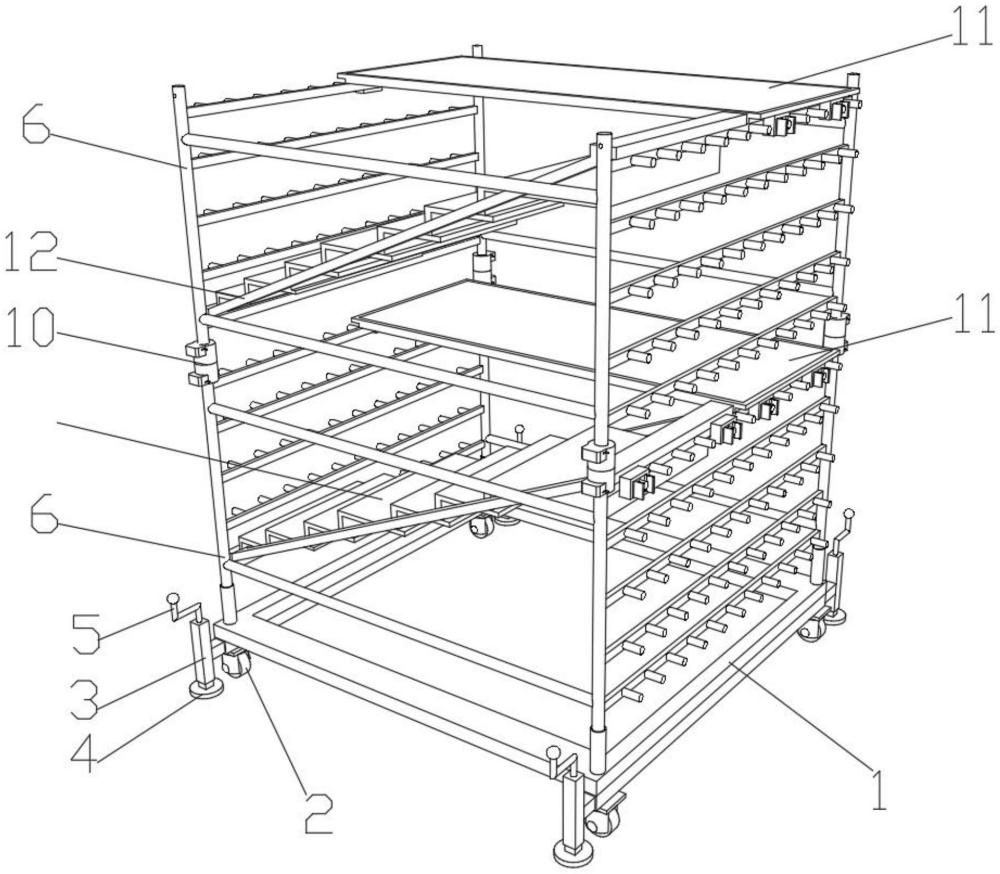

1.一种建筑施工安全架,其特征在于,包括:底部固定支架(1),所述底部固定支架(1)下方固定连接有四组万向轮(2),所述底部固定支架(1)侧面开设有空槽,其内部滑动连接有T型螺孔块(3),所述T型螺孔块(3)下方螺纹连接有支撑螺杆(4),所述T型螺孔块(3)上方固定连接有手摇把(5),所述底部固定支架(1)上方设置有支撑框架(6),所述支撑框架(6)两侧对称固定连接有多组侧支撑横梁(7),所述侧支撑横梁(7)的外侧均匀地固定连接有多组固定柱(8),所述支撑框架(6)外侧开设有八组固定卡孔(9),所述支撑框架(6)上方设置有四组竖直连接机构(10),所述支撑框架(6)内侧设置有支撑平台(11)和支撑斜梯(12),所述支撑平台(11)和支撑斜梯(12)的两侧均分别固定连接有两组定位固定机构(13);

所述竖直连接机构(10)包括上限位筒(101),所述上限位筒(101)下方固定连接有下限位筒(102),所述上限位筒(101)和下限位筒(102)内侧均开设有将其上下贯通的通孔,所述上限位筒(101)和下限位筒(102)内侧均开设有卡块槽(103),所述卡块槽(103)内相应的开设有贯穿至上限位筒(101)或下限位筒(102)外侧的拨杆槽(104),所述卡块槽(103)内侧固定连接有第一支撑弹簧(106),所述第一支撑弹簧(106)另一端固定连接有顶位卡块(105),所述顶位卡块(105)外侧固定连接有长拨杆(107)。

2.根据权利要求1所述的一种建筑施工安全架,其特征在于,所述定位固定机构(13)包括固定框(131),所述固定框(131)内侧开设有上滑槽(132),所述固定框(131)内侧固定连接有第二支撑弹簧(133),所述第二支撑弹簧(133)另一端固定连接有弧形顶块(134),所述弧形顶块(134)上方固定连接有上滑块(135),所述弧形顶块(134)侧面固定连接有拨片(136)。

3.根据权利要求1所述的一种建筑施工安全架,其特征在于,所述支撑螺杆(4)下方固定连接有支撑软垫,所述手摇把(5)贯穿T型螺孔块(3)上方,通过转动所述手摇把(5)可以调整支撑螺杆(4)的高度,将所述万向轮(2)架空。

4.根据权利要求1所述的一种建筑施工安全架,其特征在于,所述长拨杆(107)于拨杆槽(104)内部滑动连接,当所述第一支撑弹簧(106)未受到外力时,所述顶位卡块(105)部分位于卡块槽(103)内部。

5.根据权利要求1所述的一种建筑施工安全架,其特征在于,所述顶位卡块(105)与固定卡孔(9)相适配,所述上限位筒(101)和下限位筒(102)内侧开设的通孔与支撑框架(6)相适配。

6.根据权利要求2所述的一种建筑施工安全架,其特征在于,所述弧形顶块(134)数量设置有两组,所述上滑块(135)与上滑槽(132)相适配。
