专利号: 2024213342627
申请人: 南通兴鑫塑料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

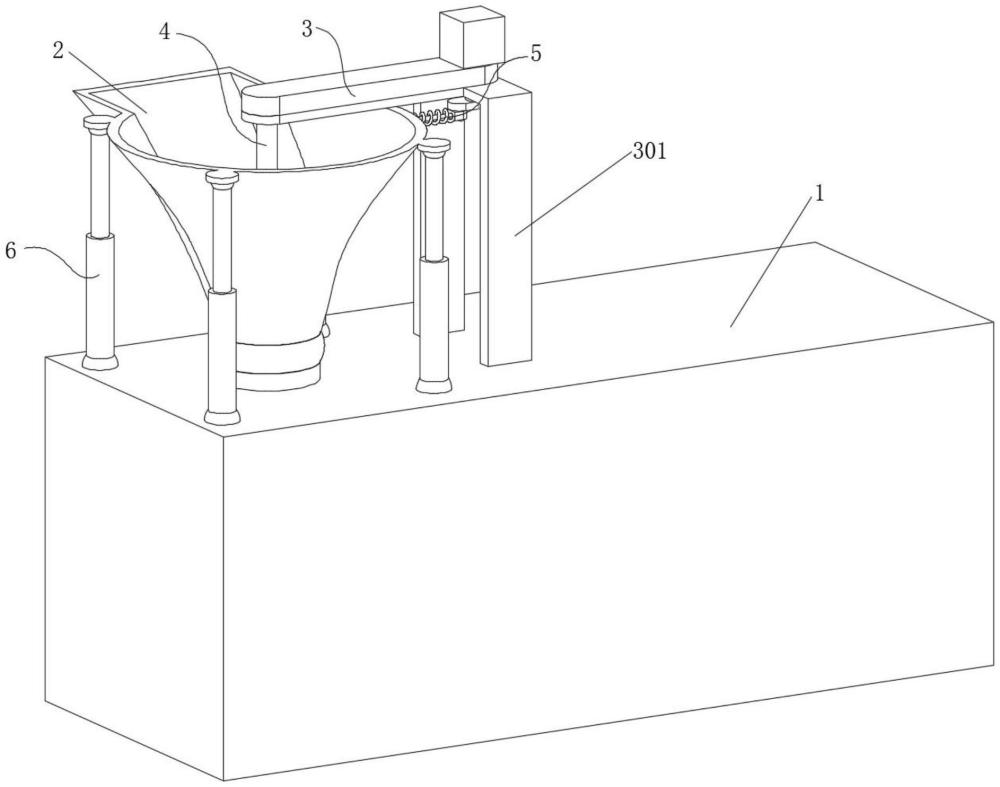

1.一种防堵塞的塑料颗粒挤出机伺服喂料机构,包括挤出机本体(1)和进料漏斗(2),其特征在于:所述挤出机本体(1)的上方设置有动力机构(3),所述动力机构(3)包括固定架(301),所述固定架(301)的顶端转动连接有动力轮(302)和转动杆(304),所述动力轮(302)的表面设置有输送机构(4),所述输送机构(4)包括进料管(401),所述转动杆(304)的表面固定连接有螺旋推板(404),所述动力轮(302)的底端设置有震动机构(5),所述震动机构(5)包括转动凸轮(501)和第一伸缩弹簧(503)。

2.根据权利要求1所述的一种防堵塞的塑料颗粒挤出机伺服喂料机构,其特征在于:所述固定架(301)的底端与挤出机本体(1)固定连接,所述转动杆(304)的顶端固定连接有从动轮(303),且动力轮(302)与从动轮(303)通过链条传动连接。

3.根据权利要求1所述的一种防堵塞的塑料颗粒挤出机伺服喂料机构,其特征在于:所述固定架(301)的表面固定连接有防护壳(305),且动力轮(302)的顶端与防护壳(305)转动连接,所述防护壳(305)的表面固定连接有电动机(306),且电动机(306)的输出端与动力轮(302)固定连接。

4.根据权利要求1所述的一种防堵塞的塑料颗粒挤出机伺服喂料机构,其特征在于:所述进料漏斗(2)的底端固定连通有连接软管(402),所述连接软管(402)的底端固定连通有进料管(401),且进料管(401)与挤出机本体(1)固定连通。

5.根据权利要求1所述的一种防堵塞的塑料颗粒挤出机伺服喂料机构,其特征在于:所述进料管(401)的内部固定连接有定位环(403),所述转动杆(304)的底端与定位环(403)转动连接,所述转动杆(304)的表面固定连接有圆周排列的搅拌杆(405)。

6.根据权利要求1所述的一种防堵塞的塑料颗粒挤出机伺服喂料机构,其特征在于:所述转动凸轮(501)与动力轮(302)固定连接,所述转动凸轮(501)的底端转动连接有连接块(502),所述第一伸缩弹簧(503)的两端分别与连接块(502)和进料漏斗(2)固定连接。

7.根据权利要求1所述的一种防堵塞的塑料颗粒挤出机伺服喂料机构,其特征在于:所述进料漏斗(2)的表面铰接有伸缩杆(504),且伸缩杆(504)远离进料漏斗(2)的一端与连接块(502)固定连接。

8.根据权利要求1所述的一种防堵塞的塑料颗粒挤出机伺服喂料机构,其特征在于:所述挤出机本体(1)的表面设置有支撑机构(6),所述支撑机构(6)包括与挤出机本体(1)固定连接的支撑套筒(601),所述支撑套筒(601)的内部固定连接有第二伸缩弹簧(603),所述第二伸缩弹簧(603)的顶端固定连接有滑动杆(602),且滑动杆(602)的顶端与进料漏斗(2)铰接。
