专利号: 2024213335905
申请人: 宋贞龙
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

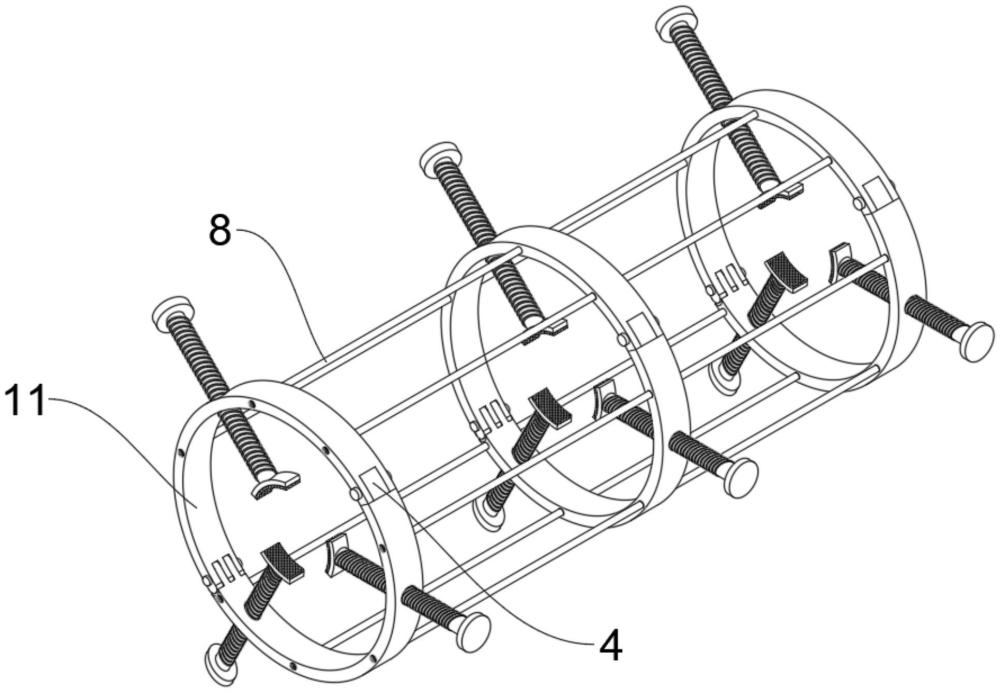

1.减温减压器套护式防烫伤圈,包括柱体(8)、卡合组件(4)和夹持组件(11),其特征在于:所述夹持组件(11)包括衔接柱(1)、半圆架一(2)、半圆架二(3)和螺栓(5),所述半圆架一(2)一端通过衔接柱(1)转动连接有半圆架二(3),所述半圆架一(2)与半圆架二(3)另一端通过卡合组件(4)相连接,所述半圆架一(2)和半圆架二(3)外表面上均匀开设有螺纹孔一(6),所述螺纹孔一(6)上设有螺栓(5),且所述螺栓(5)位于半圆架一(2)和半圆架二(3)内侧的一端连接有夹持块(9),所述螺栓(5)远离夹持块(9)的一端设有把手(10),所述半圆架一(2)和半圆架二(3)侧面贯穿设有若干螺纹孔二(7),所述螺纹孔二(7)内设有柱体(8),所述柱体(8)另一端连接有另一夹持组件(11)。

2.如权利要求1所述减温减压器套护式防烫伤圈,其特征在于:所述卡合组件(4)包括一对腔室(401)、凹槽一(402)、凹槽二(403)和凸块(404),所述凹槽一(402)开设在半圆架一(2)一端的中间部位,所述一对腔室(401)开设在凹槽一(402)的两侧,且所述凸块(404)位于半圆架二(3)的一端,所述凹槽二(403)开设于凸块(404)的两侧,所述腔室(401)内设有弹簧(409),所述弹簧(409)内套设有连接柱(405),所述连接柱(405)一端贯穿腔室(401)设有拉手(406),所述连接柱(405)另一端连接有限位块(407),所述限位块(407)位于腔室(401)内,所述限位块(407)另一端设有卡件(408),所述卡件(408)贯穿腔室(401)与凹槽二(403)卡合。

3.如权利要求1所述减温减压器套护式防烫伤圈,其特征在于:所述夹持块(9)远离螺栓(5)的一端设有橡胶垫(12)。

4.如权利要求2所述减温减压器套护式防烫伤圈,其特征在于:所述凹槽一(402)与凸块(404)相匹配,所述卡件(408)与凹槽二(403)相匹配。

5.如权利要求1所述减温减压器套护式防烫伤圈,其特征在于:所述柱体(8)两端均设有螺纹柱(801),所述螺纹柱(801)与螺纹孔二(7)相匹配。

6.如权利要求1所述减温减压器套护式防烫伤圈,其特征在于:所述柱体(8)、卡合组件(4)和夹持组件(11)表面均设有防腐涂层。

7.如权利要求1所述减温减压器套护式防烫伤圈,其特征在于:所述夹持块(9)为弧形形状。
