专利号: 2024213322445
申请人: 宜城市泰利木业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

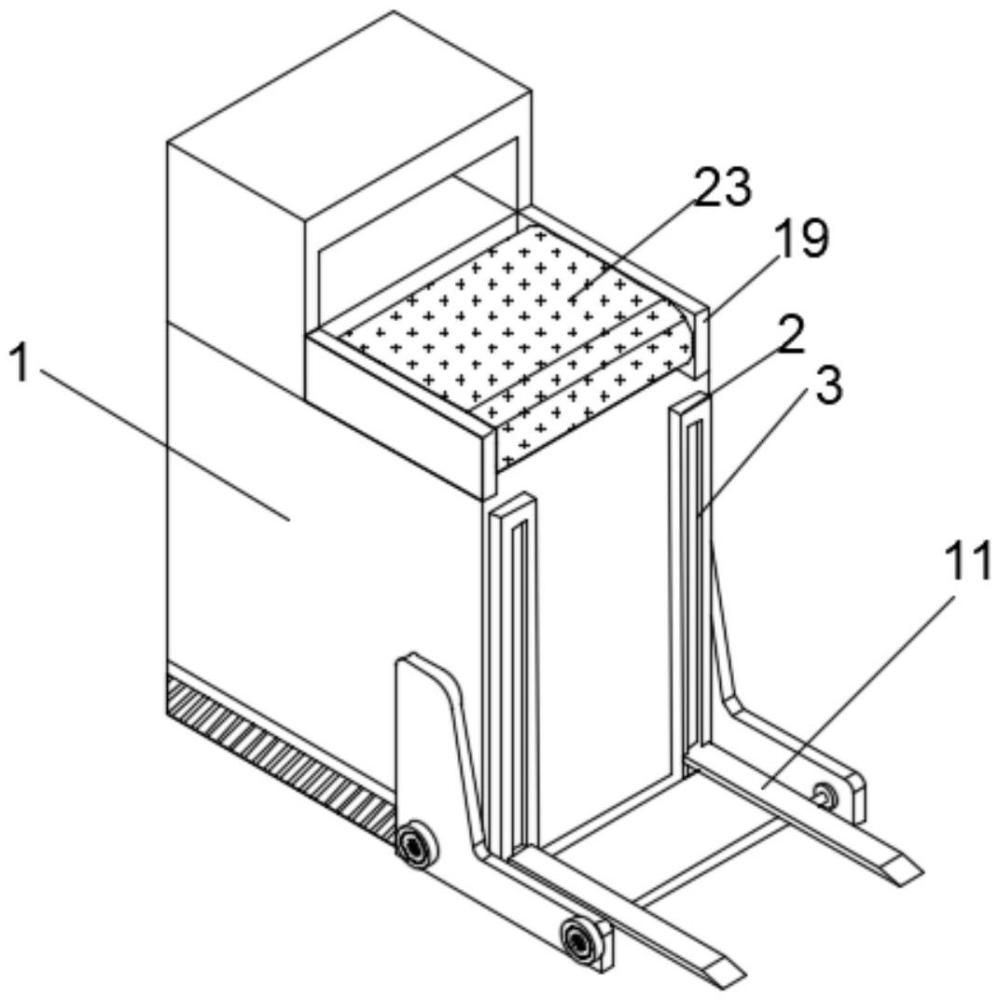

1.一种胶合板成型热压机,包括底架(1),其特征在于:所述底架(1)的一侧固定连接有调节盒(2),所述调节盒(2)的外表面开设有滑槽(3),所述调节盒(2)的内部设置有空腔(4),所述空腔(4)的内壁固定连接有齿板(5),所述空腔(4)的内壁滑动连接有控制盒(6),所述控制盒(6)的内部设置有电机(7),所述电机(7)的输出端固定连接有转轴(8),所述转轴(8)的另一端固定连接有齿轮(9),所述齿轮(9)的外表面与齿板(5)啮合连接,所述齿轮(9)的一侧转动连接有调节杆(10),所述调节杆(10)的外表面与滑槽(3)的内壁滑动连接,所述调节杆(10)的另一端固定连接有放置架(11)。

2.根据权利要求1所述的一种胶合板成型热压机,其特征在于:所述放置架(11)的顶部固定连接有支板(12),所述支板(12)的一侧固定连接有固定支架(13)。

3.根据权利要求2所述的一种胶合板成型热压机,其特征在于:所述固定支架(13)的内壁固定连接有气缸(14),所述气缸(14)的输出端固定连接有伸缩杆(15),所述支板(12)的外表面开设有穿孔(16)。

4.根据权利要求3所述的一种胶合板成型热压机,其特征在于:所述伸缩杆(15)的另一端贯穿穿孔(16)固定连接有推架(17)。

5.根据权利要求4所述的一种胶合板成型热压机,其特征在于:所述推架(17)的底部开设有凹槽,所述凹槽的内壁设置有滚珠(18)。

6.根据权利要求1所述的一种胶合板成型热压机,其特征在于:所述底架(1)的顶部固定连接有热压设备,所述底架(1)的顶部固定连接有防护框(19)。

7.根据权利要求6所述的一种胶合板成型热压机,其特征在于:所述防护框(19)的内壁固定连接有第二电机(20)。

8.根据权利要求7所述的一种胶合板成型热压机,其特征在于:所述第二电机(20)的输出端固定连接有第二转轴(21)。

9.根据权利要求8所述的一种胶合板成型热压机,其特征在于:所述第二转轴(21)的另一端固定连接有滚筒(22)。

10.根据权利要求9所述的一种胶合板成型热压机,其特征在于:所述滚筒(22)的外表面传动连接有传送带(23)。
