专利号: 2024213290919
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种智能锁紧式家具板体用连接件,其特征在于,包括:

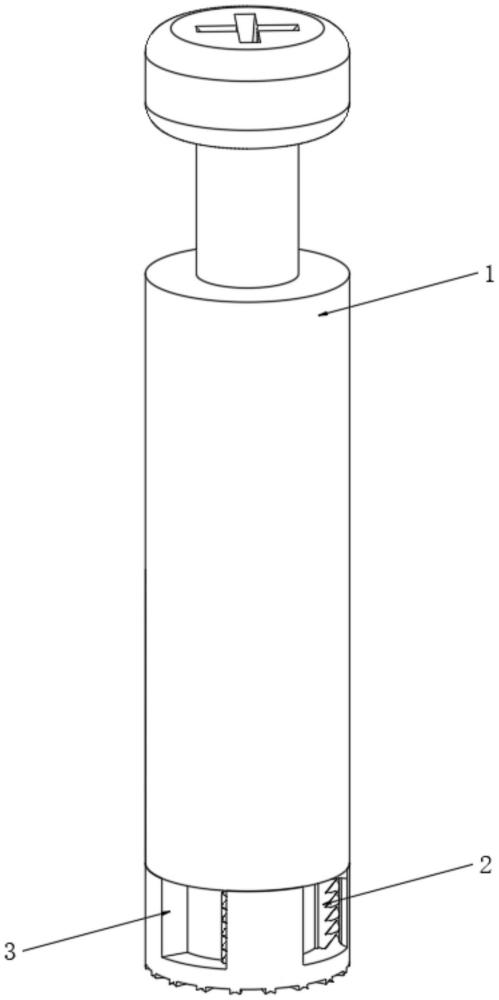

连接杆(1),所述连接杆(1)包括插入杆(11),所述插入杆(11)顶端设有卡接组件,所述卡接组件用于和偏心轮连接,所述插入杆(11)底部设有连接杆固定件(2),所述连接杆固定件(2)外部设有有回收组件(3);

所述连接杆固定件(2)包括固定柱(21),所述固定柱(21)固定安装在插入杆(11)底端,所述固定柱(21)侧面均匀滑动安装有若干锯齿板(24),相对的两个锯齿板(24)之间设有固定弹簧(27),所述固定弹簧(27)用于使顶锯齿板(24)和板材接触,利用摩擦力固定连接杆(1);

所述回收组件(3)包括底板(31),所述底板(31)外径与插入杆(11)外径相同,所述底板(31)顶面均匀设有若干收纳槽(34),所述收纳槽(34)顶部设有卡接板(36),所述卡接板(36)与固定组件卡接,转动连接杆固定件(2)能够将锯齿板(24)收纳进收纳槽(34)内。

2.如权利要求1所述的一种智能锁紧式家具板体用连接件,其特征在于:所述卡接组件包括拉杆(12),所述拉杆(12)底端与插入杆(11)连接,所述拉杆(12)顶端设有卡接头(13),所述卡接头(13)顶部设有十字槽(14)。

3.如权利要求1所述的一种智能锁紧式家具板体用连接件,其特征在于:所述固定柱(21)上贯通设有两个通孔(23),两个通孔(23)彼此垂直且互不相通,所述通孔(23)两侧垂直设有活动孔(22),所述固定弹簧(27)滑动安装与活动孔(22)内。

4.如权利要求3所述的一种智能锁紧式家具板体用连接件,其特征在于:所述锯齿板(24)内侧设有两个导向柱(26),其中一个所述导向柱(26)插入活动孔(22)中,另一个所述导向柱(26)插入通孔(23)中并与固定弹簧(27)端面相抵。

5.如权利要求4所述的一种智能锁紧式家具板体用连接件,其特征在于:所述锯齿板(24)外侧设有卡接齿(25),所述卡接齿(25)向上倾斜,所述锯齿板(24)外侧边缘为弧形。

6.如权利要求1所述的一种智能锁紧式家具板体用连接件,其特征在于:所述收纳槽(34)之间设有接触槽(37),所述接触槽(37)宽度与锯齿板(24)宽度相同。

7.如权利要求6所述的一种智能锁紧式家具板体用连接件,其特征在于:所述收纳槽(34)靠近接触槽(37)一侧设有滑动斜面(35),所述滑动斜面(35)边缘与底板(31)侧面齐平。
