专利号: 2024213216272
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

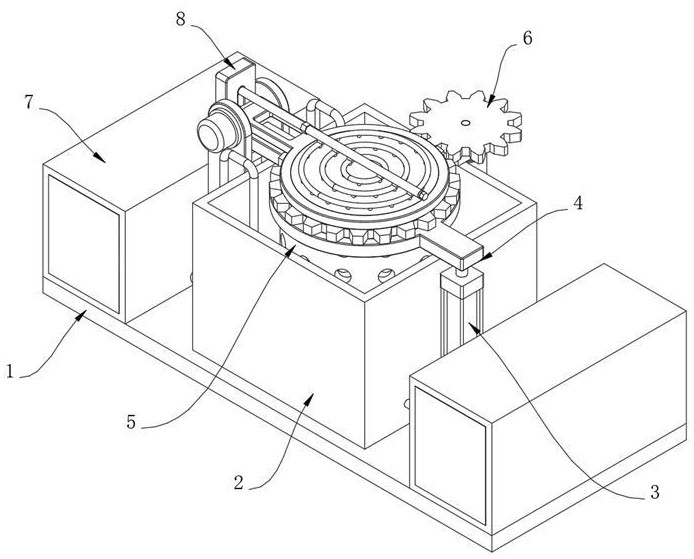

1.一种无药残果蔬自动清洗设备,包括基座(1)、清洗仓(2)和辅助组件(8),其特征在于:所述清洗仓(2)安装在基座(1)的上表面,所述基座(1)的上表面安装有气缸(3),所述气缸(3)的驱动端安装有支架(4),所述支架(4)的内壁安装有放置框(5),所述清洗仓(2)的侧表面设置有驱动机构(6),所述驱动机构(6)的啮合部与放置框(5)的齿槽相啮合,所述基座(1)的上表面设置有冲洗机构(7),所述冲洗机构(7)的冲洗部位于清洗仓(2)的内壁,所述辅助组件(8)设置在冲洗机构(7)的衔接处;

所述辅助组件(8)包括喷淋单元(81),所述喷淋单元(81)包括进水接头(811),所述进水接头(811)与冲洗机构(7)的衔接部螺纹连接,所述进水接头(811)的输出端固定连接有引导软管(812),所述引导软管(812)的输出端固定连接有出水接头(813),所述出水接头(813)的输出端螺纹连接有分流管(814),所述分流管(814)的输出端固定连接有环形管(815),所述环形管(815)的输出端固定连接有喷头(816),所述喷头(816)位于放置框(5)的正上方,所述分流管(814)的内壁螺纹连接有封堵盖(817);

所述辅助组件(8)还包括调节单元(82),所述调节单元(82)包括支撑架(821),所述支撑架(821)与基座(1)的上表面固定连接,所述支撑架(821)的侧表面固定连接有伺服电机(822),所述支撑架(821)的内壁转动连接有梅花转轴(823),所述梅花转轴(823)与伺服电机(822)的驱动端相栓接,所述梅花转轴(823)的表面安装有衔接架(824),所述衔接架(824)的内壁栓接有盖板(825),所述支撑架(821)的内壁栓接有限位挡板(826)。

2.根据权利要求1所述的一种无药残果蔬自动清洗设备,其特征在于:所述进水接头(811)与冲洗机构(7)的衔接部相连通,所述引导软管(812)与进水接头(811)的内壁相连通,所述出水接头(813)与引导软管(812)的内壁相连通。

3.根据权利要求1所述的一种无药残果蔬自动清洗设备,其特征在于:所述分流管(814)与出水接头(813)的内壁相连通,所述环形管(815)与分流管(814)的内壁相连通,所述喷头(816)与环形管(815)的内壁相连通,所述环形管(815)的数量为三个,三个所述环形管(815)的直径由外向内等距缩小。

4.根据权利要求1所述的一种无药残果蔬自动清洗设备,其特征在于:所述喷头(816)的数量为多个,多个所述喷头(816)关于环形管(815)呈圆周阵列设置,所述喷头(816)贯穿盖板(825)的下表面。

5.根据权利要求1所述的一种无药残果蔬自动清洗设备,其特征在于:所述支撑架(821)的表面开设有凹槽,所述凹槽与冲洗机构(7)的引导部相适配。

6.根据权利要求1所述的一种无药残果蔬自动清洗设备,其特征在于:所述衔接架(824)的表面开设有通孔,所述衔接架(824)与支撑架(821)的内壁相抵接。

7.根据权利要求1所述的一种无药残果蔬自动清洗设备,其特征在于:所述限位挡板(826)与衔接架(824)的表面相抵接,所述限位挡板(826)的表面开设有供引导软管(812)放置的U形槽。
