专利号: 202421320499X
申请人: 合肥晓江包装用品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

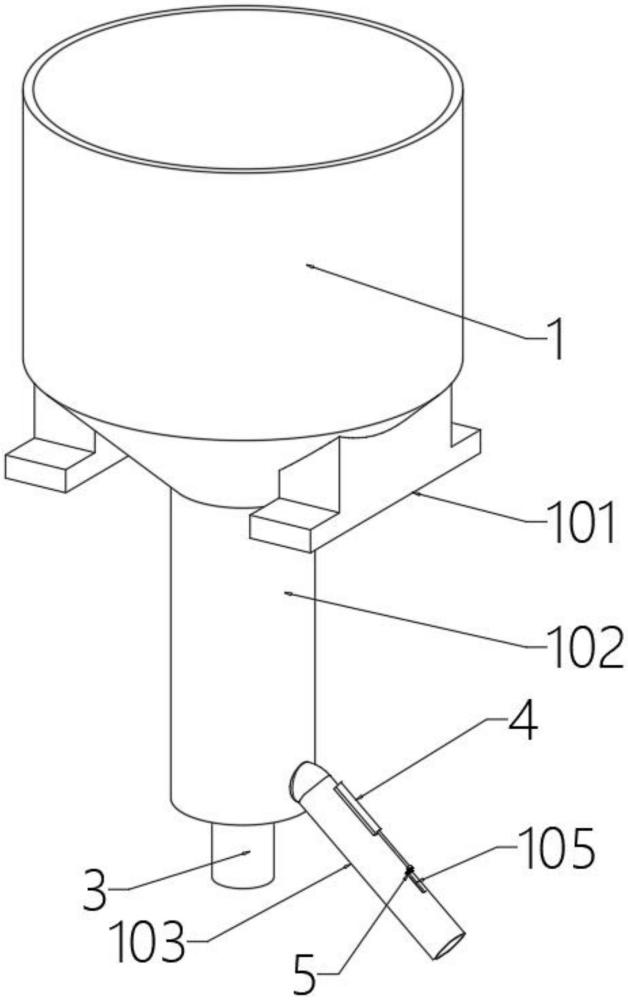

1.一种包装机下料装置,其特征在于:包括物料斗(1);所述物料斗(1)的底部连接有圆柱形的下料管(102),下料管(102)中转动连接有下料轴(2),下料管(102)的底部固定安装有驱动电机(3),驱动电机(3)的顶部驱动端和下料轴(2)底部相连接,下料管(102)的底部右侧连接有分料管(103),分料管(103)的顶部固定安装有电控油缸(4),分料管(103)的内部中间处铰接有分料阻挡板(6)。

2.根据权利要求1所述的一种包装机下料装置,其特征在于:所述物料斗(1)的锥筒外侧壁底部左右两侧设有“T”形的安装支架(101),安装支架(101)通过螺栓固定安装在生产线机架上。

3.根据权利要求1所述的一种包装机下料装置,其特征在于:所述下料轴(2)插接在下料管(102)中,下料轴(2)的外侧壁上呈螺旋转设有螺旋翅片(201),螺旋翅片(201)的外缘和下料管(102)的内侧壁相贴合,下料轴(2)的螺旋翅片(201)顶部设有凸起的分拨块(202),分拨块(202)呈三角状设在物料斗(1)和下料管(102)的连接处,下料轴(2)的底部端面中开设有连接键槽(203)。

4.根据权利要求1所述的一种包装机下料装置,其特征在于:所述驱动电机(3)的顶部驱动端连接有连接键轴(301),连接键轴(301)插接在下料轴(2)底部端面的连接键槽(203)中。

5.根据权利要求1所述的一种包装机下料装置,其特征在于:所述分料管(103)的内侧壁顶部中间处设有分料挡板座(104),分料挡板座(104)的底部铰接有分料阻挡板(6),分料挡板座(104)顶部右侧的分料管(103)侧壁中开设有长条状的操控滑槽(105),操控滑槽(105)的左侧顶部设有滑销柱(106)。

6.根据权利要求1所述的一种包装机下料装置,其特征在于:所述电控油缸(4)的伸缩右端的末端设有铰接头(401),铰接头(401)和控制摆臂(5)的顶部相连接,控制摆臂(5)的前侧壁中段开设有滑销槽(501),滑销槽(501)滑动连接在分料管(103)顶部中间处设置的滑销柱(106)上,控制摆臂(5)的底部和分料阻挡板(6)右侧壁底部相连接。
