专利号: 2024213174655
申请人: 江苏安益钢瓶制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

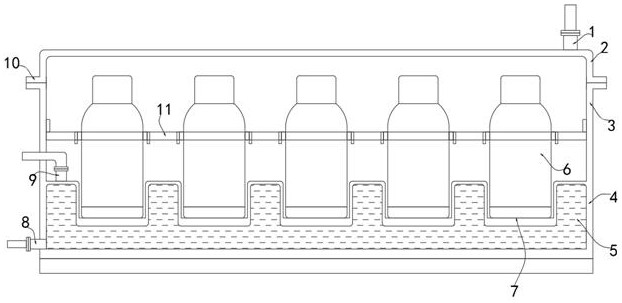

1.一种液化气罐回收处理装置,包括回收箱(3),其特征在于:所述回收箱(3)的顶部固定安装固定片(10),且回收箱(3)的表面覆盖密封盖(2),同时密封盖(2)底部固定安装固定片(10),并且密封盖(2)与回收箱(3)之间通过两组固定片(10)进行螺接固定,回收箱(3)的内部上侧螺接固定防护片(11),且回收箱(3)的底部固定设置承台(4),同时承台(4)为中空设置,并且承台(4)的内部填充加热水体(5),承台(4)的左端上部固定安装进水管(9),且承台(4)的左端底部固定安装排水管(8),同时排水管(8)上通过法兰安装热水回收软管,并且进水管(9)上通过法兰安装热水进入管,承台(4)的表面均匀开设多组定位槽(7),且定位槽(7)设置在防护片(11)的底部,同时定位槽(7)与罐体(6)的尺寸相适配,并且罐体(6)底部穿过防护片(11)插接在定位槽(7)的内部。

2.根据权利要求1所述的一种液化气罐回收处理装置,其特征在于:所述密封盖(2)和回收箱(3)之间通过密封垫进行密封连接,且密封盖(2)的顶部安装回收管(1),同时回收管(1)上通过法兰与液化气回收连接管连通设置。

3.根据权利要求1所述的一种液化气罐回收处理装置,其特征在于:所述承台(4)的表面均匀开设两排定位槽(7),且每排定位槽(7)的数量设置五组,同时定位槽(7)为圆形设置。

4.根据权利要求1所述的一种液化气罐回收处理装置,其特征在于:所述防护片(11)包括螺接固定在回收箱(3)内壁表面的安装片(113),且安装片(113)上开设两组安装孔(114)。

5.根据权利要求4所述的一种液化气罐回收处理装置,其特征在于:所述防护片(11)上均匀开设两排穿插口(111),且穿插口(111)与定位槽(7)相对设置,同时穿插口(111)的内壁上固定安装内衬垫(112)。

6.根据权利要求5所述的一种液化气罐回收处理装置,其特征在于:所述内衬垫(112)的高度大于穿插口(111)的深度,且内衬垫(112)包裹在罐体(6)的外侧,同时罐体(6)底部坐落在定位槽(7)内部并通过高温加热水体(5)进行加热。
