专利号: 2024213152069
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

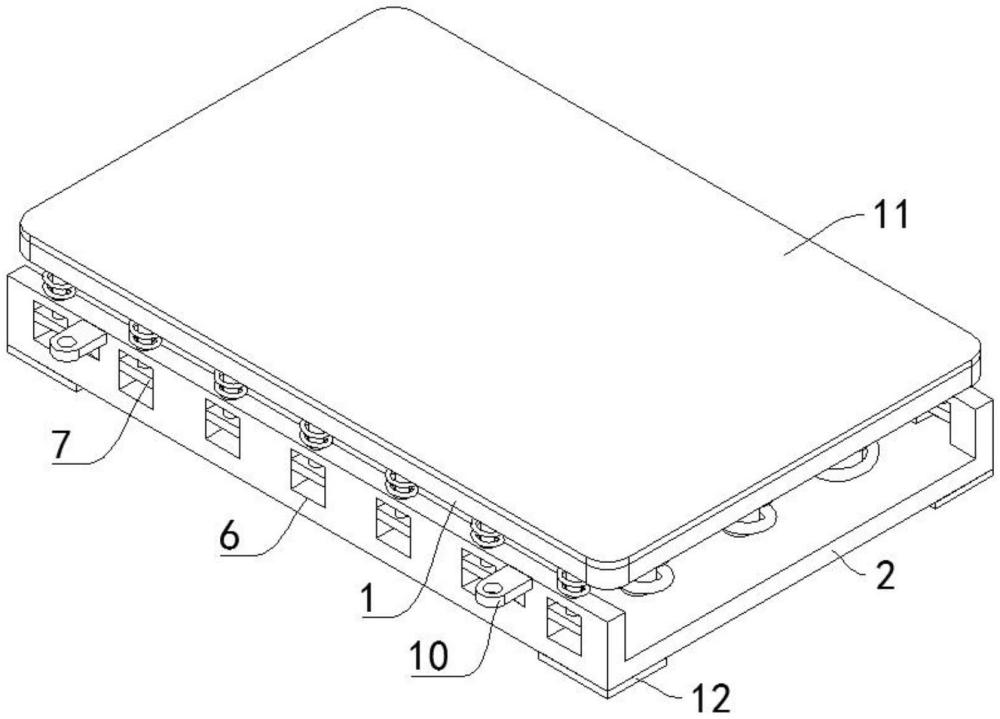

1.一种光伏组件用托盘,包括托板(1),其特征在于,还包括缓震机构;

缓震机构,所述缓震机构包括U型底座(2),U型底座(2)顶端均匀等距的固定设有多组支套管(3),多组支套管(3)上均滑动设有滑动柱(4),每组支套管(3)和滑动柱(4)上均套装有主缓震弹簧(5),每组主缓震弹簧(5)上下两端分别与托板(1)和U型底座(2)连接,U型底座(2)前后两侧均等距设有多组滑槽(6),多组滑槽(6)内均滑动设有滑块(7),U型底座(2)前后两侧的顶部均等距的设有多组滑孔,多组滑孔分别与多组滑槽(6)连通,U型底座(2)上通过滑孔的配合滑动设有多组导向杆(8),多组导向杆(8)底端分别与多组滑块(7)顶端固定连接,多组导向杆(8)顶端均固定连接有副缓震弹簧(9),托板(1)前后两端均对称的固定连接有两组耳板(10)。

2.如权利要求1所述的一种光伏组件用托盘,其特征在于,所述托板(1)顶端固定连接有缓震垫(11)。

3.如权利要求2所述的一种光伏组件用托盘,其特征在于,所述U型底座(2)底部四个角处均固定连接有防滑胶垫(12)。

4.如权利要求3所述的一种光伏组件用托盘,其特征在于,所述U型底座(2)上的多组滑孔内均固定设有滑套(13)。

5.如权利要求4所述的一种光伏组件用托盘,其特征在于,四组所述耳板(10)底部均与U型底座(2)之间固定连接有加强板(14)。
