专利号: 2024213129128
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

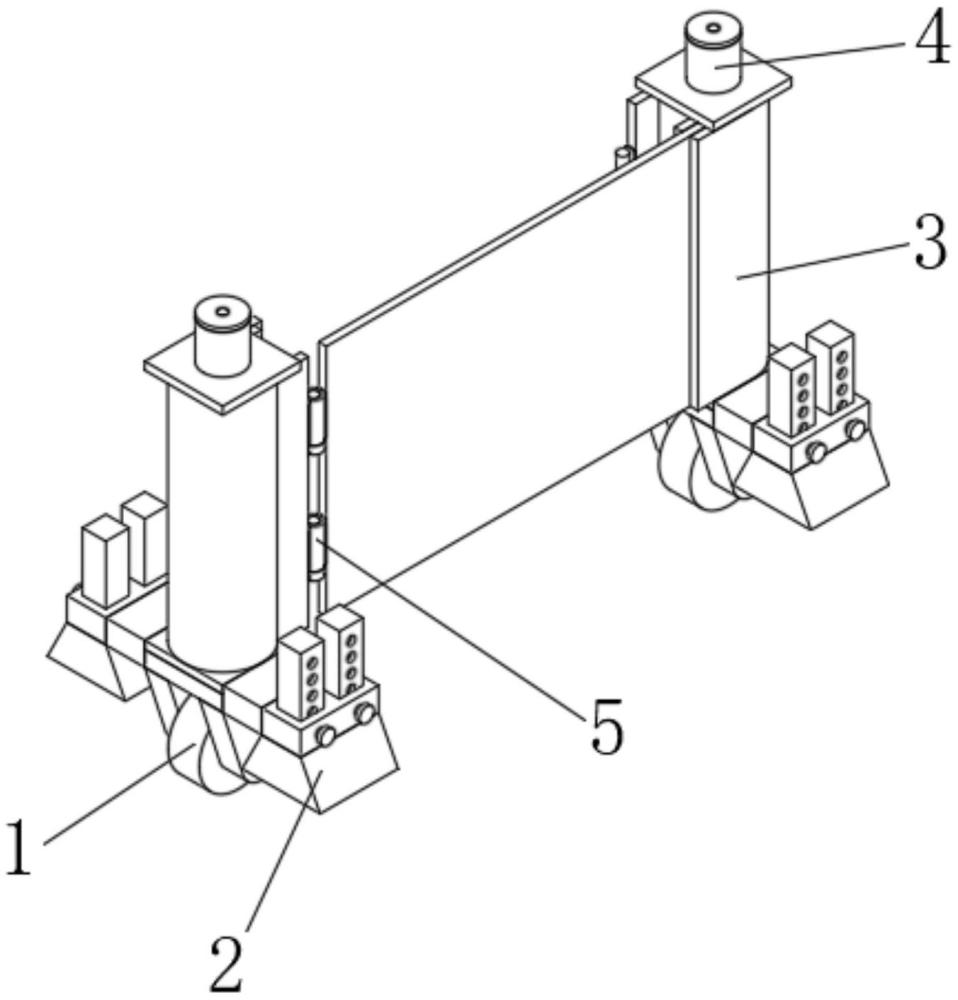

1.一种桥隧工程施工隔离装置,包括移动组件(1),其特征在于:所述移动组件(1)的表面固定连接有固定组件(2),所述移动组件(1)的顶部固定连接有隔离组件(3),所述隔离组件(3)的顶部固定连接有复位组件(4),所述隔离组件(3)的表面固定连接有连接组件(5);

所述隔离组件(3)包括隔离座(301)、收纳室(302)和隔离卷(303),所述隔离座(301)固定连接在移动组件(1)的顶部,所述收纳室(302)固定连接在隔离座(301)的顶部,所述隔离卷(303)转动连接在收纳室(302)的内部,所述连接组件(5)包括连接块(501)、连接座(502)和连接帽(503),所述连接块(501)固定连接在收纳室(302)的表面,所述连接座(502)固定连接在连接块(501)的表面,所述连接帽(503)固定连接在隔离卷(303)靠近收纳室(302)的一侧,所述移动组件(1)包括移动座(101)、移动架(102)和移动轮(103),所述移动座(101)固定连接在隔离座(301)的底部,所述移动架(102)固定连接在移动座(101)的底部,所述移动轮(103)转动连接在移动架(102)的内部,所述固定组件(2)包括固定架(201)、固定杆(202)和固定底(203),所述固定架(201)固定连接在移动座(101)的表面,所述固定杆(202)活动连接在固定架(201)的内部,所述固定底(203)固定连接在固定杆(202)的底部,所述复位组件(4)包括复位室(401)、复位杆(402)和扭簧(403),所述复位室(401)固定连接在隔离座(301)的顶部,所述复位杆(402)转动连接在复位室(401)的内部,所述扭簧(403)靠近复位杆(402)的一侧与复位杆(402)固定连接,所述扭簧(403)靠近复位室(401)的一侧与复位室(401)固定连接。

2.根据权利要求1所述的一种桥隧工程施工隔离装置,其特征在于:所述收纳室(302)的内部开设有放料孔(6),所述隔离卷(303)活动连接在放料孔(6)的内部,所述收纳室(302)的内部转动连接有收卷杆(7),所述隔离卷(303)靠近收卷杆(7)的一侧与收卷杆(7)固定连接。

3.根据权利要求1所述的一种桥隧工程施工隔离装置,其特征在于:所述连接座(502)的顶部固定连接有与连接帽(503)配合使用的连接柱(8),所述连接帽(503)的内部开设有与连接柱(8)配合使用的连接孔(9)。

4.根据权利要求1所述的一种桥隧工程施工隔离装置,其特征在于:所述固定架(201)的内部螺纹连接有固定栓(10),所述固定杆(202)的内部开设有与固定栓(10)配合使用的螺孔(11),所述固定栓(10)贯穿固定架(201)并延伸至固定杆(202)的内部。
