专利号: 2024213119709
申请人: 山东海鲲数控设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

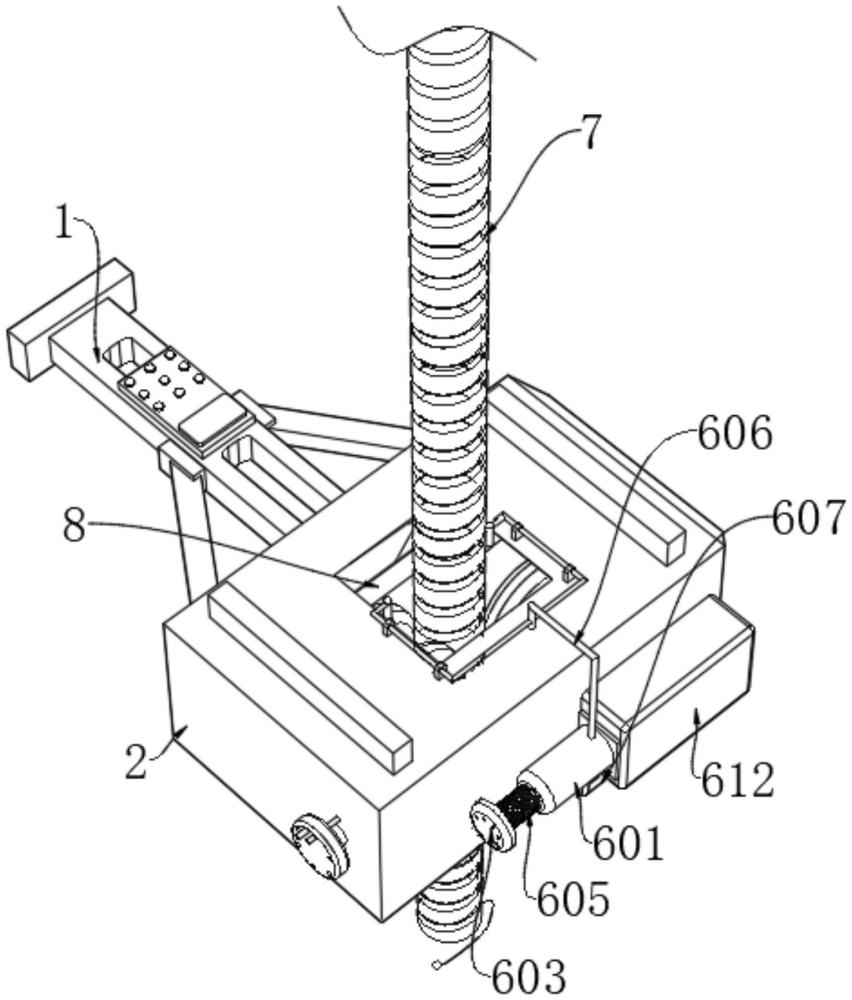

1.一种数控车床装料设备,包括纠偏壳(2),其特征在于:所述纠偏壳(2)的外部固定连接有储油箱(612),所述储油箱(612)的一侧固定连接有固定筒(601),所述固定筒(601)的内部开设有安装槽(602),所述安装槽(602)的内部滑动连接有橡胶活塞(610),所述橡胶活塞(610)的外部固定连接有移动杆(604),所述移动杆(604)的外部套设有弹簧(605),所述移动杆(604)的一端固定连接有固定板(603),所述固定筒(601)的外部中侧连通有第一连接管(606),所述第一连接管(606)的内部安装有(608)第一单向阀,所述第一连接管(606)的一端固定连接有两个喷液管(611),所述固定筒(601)的外部中侧还固定连接有第二连接管(607),所述第二连接管(607)的内部安装有第二单向阀(609),所述纠偏壳(2)的内部安装有调节组件。

2.根据权利要求1所述的一种数控车床装料设备,其特征在于:所述调节组件包括双向螺纹杆(301),所述双向螺纹杆(301)通过轴承活动连接在纠偏壳(2)的内壁,所述双向螺纹杆(301)的外部螺纹连接有两个螺纹套(302),所述螺纹套(302)的一侧转动连接有槽轮(303)。

3.根据权利要求1所述的一种数控车床装料设备,其特征在于:所述纠偏壳(2)的内部一侧固定连接有导向杆(4),所述导向杆(4)的外部滑动连接有两个滑块(5),两个所述滑块(5)的外部分别与相对应位置的槽轮(303)的外部转动连接。

4.根据权利要求1所述的一种数控车床装料设备,其特征在于:所述弹簧(605)的一端与固定筒(601)的外部固定连接,所述弹簧(605)的另一端与固定板(603)的外部固定连接。

5.根据权利要求1所述的一种数控车床装料设备,其特征在于:所述纠偏壳(2)的外表面开设有凹槽(8),所述凹槽(8)的内部设置有钢丝绳(7)。

6.根据权利要求1所述的一种数控车床装料设备,其特征在于:所述纠偏壳(2)的外部固定连接有握柄(1),所述握柄(1)的外部设置有防滑纹。

7.根据权利要求1所述的一种数控车床装料设备,其特征在于:所述第二连接管(607)的另一端与储油箱(612)的内部相连通,所述喷液管(611)的一端设置有喷头。

8.根据权利要求2所述的一种数控车床装料设备,其特征在于:所述双向螺纹杆(301)的一端贯穿纠偏壳(2)的外壁且固定连接有转盘。
