专利号: 2024213099724
申请人: 沭阳花梦缘园林绿化有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

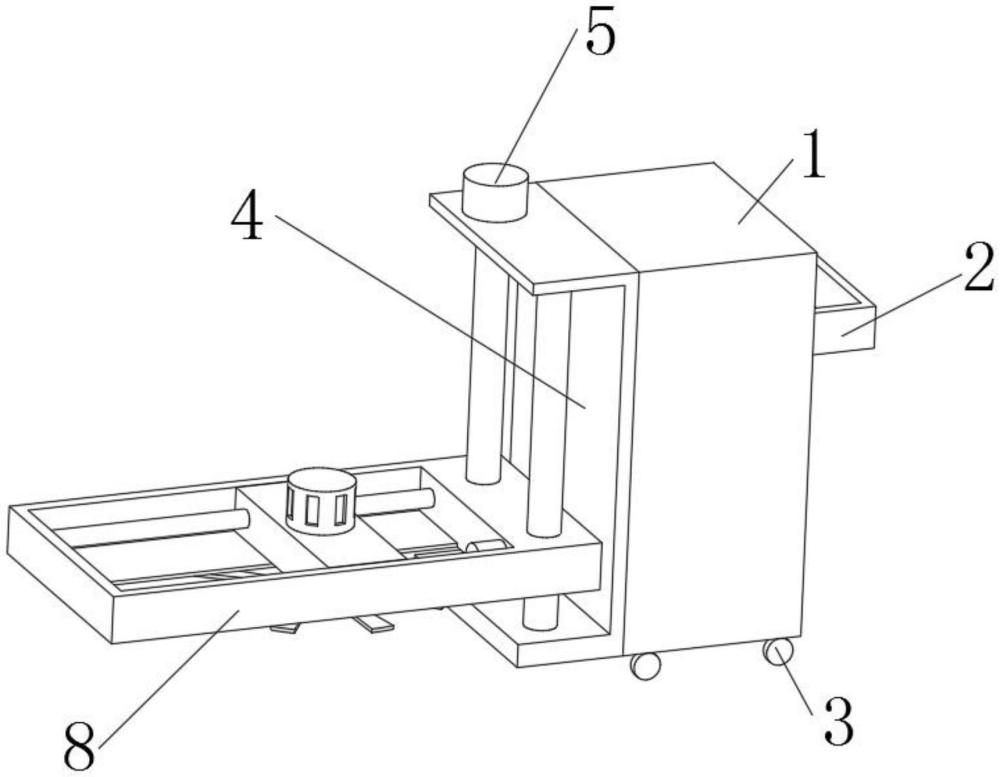

1.一种园林绿化修剪装置,其特征在于,包括:

移动箱(1),所述移动箱(1)的右侧固定安装有推动把手(2),所述移动箱(1)的底部四角转动安装有滑轮(3),所述移动箱(1)的左侧固定安装有固定架(4),所述固定架(4)的顶部固定安装有第一电机(5),所述第一电机(5)的输出端固定安装有第一丝杆(6);

升降组件,所述升降组件安装在固定架(4)和第一丝杆(6)上;

切割组件,所述切割组件安装在升降组件上。

2.根据权利要求1所述的一种园林绿化修剪装置,其特征在于,所述升降组件包括限位杆(7)和滑动框架(8),所述限位杆(7)固定安装在固定架(4)的顶部内壁和底部内壁,所述滑动框架(8)螺纹安装在第一丝杆(6)的外侧,所述滑动框架(8)滑动安装在限位杆(7)的外侧。

3.根据权利要求1所述的一种园林绿化修剪装置,其特征在于,所述切割组件包括第二电机(9)、第二丝杆(10)、固定杆(11)、移动块(12)、切割电机(13)、驱动轴(14)和切割刀片(15),所述第二电机(9)固定安装在滑动框架(8)的右侧内壁,所述第二丝杆(10)固定安装在第二电机(9)的输出端,所述固定杆(11)固定安装在滑动框架(8)的左右两侧内壁之间,所述移动块(12)螺纹安装在第二丝杆(10)的外侧,所述移动块(12)滑动安装在固定杆(11)的外侧,所述切割电机(13)固定安装在移动块(12)的顶部,所述驱动轴(14)固定安装在切割电机(13)的输出端,所述切割刀片(15)固定安装在驱动轴(14)的外侧一周。

4.根据权利要求2所述的一种园林绿化修剪装置,其特征在于,所述移动箱(1)的内侧设置有配重块,所述固定架(4)的形状为C字形。

5.根据权利要求3所述的一种园林绿化修剪装置,其特征在于,所述滑动框架(8)的底部开设有滑槽,所述驱动轴(14)的外径小于滑槽的内径。

6.根据权利要求2所述的一种园林绿化修剪装置,其特征在于,所述滑动框架(8)和移动块(12)的一侧开设有螺纹孔,所述第一丝杆(6)和第二丝杆(10)分别和对应的螺纹孔相啮合。

7.根据权利要求2所述的一种园林绿化修剪装置,其特征在于,所述滑动框架(8)和移动块(12)的一侧开设有通槽,所述限位杆(7)和固定杆(11)分别和对应的通槽相贴合。
