专利号: 2024213084860
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

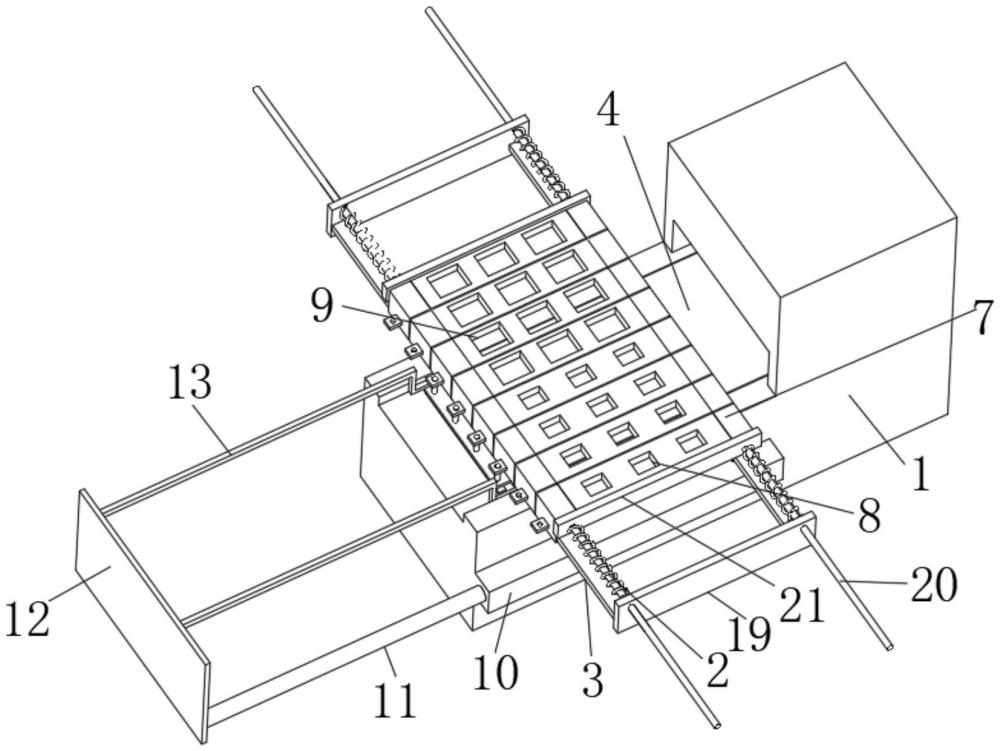

1.一种预制肉制品杀菌装置,包括气调保鲜机(1),其特征在于:所述气调保鲜机(1)的顶部开设有凹槽(4),所述凹槽(4)内滑动安装有滑动板(5),所述滑动板(5)的顶部固定安装有一对移动T形滑轨(6),所述气调保鲜机(1)的顶部固定安装有两对固定T形滑轨(3),每对中的两个所述固定T形滑轨(3)分别与两个所述移动T形滑轨(6)的位置对应,所述气调保鲜机(1)的上方设置有多个小放置模(8)和多个大放置模(9),多个所述小放置模(8)和多个所述大放置模(9)的两侧部均固定安装有安装块(7),多个所述安装块(7)的侧部均开设有T形槽,所述固定T形滑轨(3)或所述移动T形滑轨(6)滑动安装于对应的所述T形槽内,位于同侧的所述安装块(7)的侧部均固定安装有卡块(18),所述卡块(18)的顶部开设有卡孔,所述滑动板(5)的侧部安装有固定机构,所述固定机构与对应的所述卡孔配合安装,所述气调保鲜机(1)侧部安装有移动机构,所述移动机构与所述滑动板(5)配合安装,位于同侧的两个所述固定T形滑轨(3)上安装有对准机构,所述对准机构与所述小放置模(8)或所述大放置模(9)配合安装。

2.根据权利要求1所述的一种预制肉制品杀菌装置,其特征在于:所述固定机构包括固定安装于所述小放置模(8)侧部的固定板(14),所述固定板(14)的顶部开设有多个滑孔,多个所述滑孔内均滑动安装有卡杆(16),多个所述卡杆(16)的顶端分别延伸至位于所述凹槽(4)正上方的多个所述卡孔内,多个所述卡杆(16)的底端固定安装有移动板(15)。

3.根据权利要求2所述的一种预制肉制品杀菌装置,其特征在于:所述卡杆(16)上套接有固定弹簧(17),所述固定弹簧(17)的顶端和底端固定安装于所述固定板(14)、所述移动板(15)相互靠近的侧部上。

4.根据权利要求1所述的一种预制肉制品杀菌装置,其特征在于:所述移动机构包括固定安装于所述气调保鲜机(1)侧部的伸缩缸(10),所述伸缩缸(10)上设置有伸缩轴(11),所述伸缩轴(11)远离所述伸缩缸(10)的一端固定安装有安装板(12),所述安装板(12)的侧部固定安装有两个Z形杆(13),两个所述Z形杆(13)远离所述安装板(12)的一端与所述滑动板(5)的侧部固定连接。

5.根据权利要求4所述的一种预制肉制品杀菌装置,其特征在于:两个所述Z形杆(13)相互远离的侧部之间的距离与位于所述凹槽(4)正上方的多个所述安装块(7)的整体宽度相同,所述Z形杆(13)的高度与所述安装块(7)的高度相同。

6.根据权利要求4所述的一种预制肉制品杀菌装置,其特征在于:所述对准机构包括固定安装于同侧的两个所述固定T形滑轨(3)侧部的衔接杆(19),所述衔接杆(19)上开设有两个对准孔,两个所述对准孔内均滑动安装有挤压杆(20),两个所述挤压杆(20)靠近所述安装块(7)的侧部固定安装有挤压板(21),所述挤压板(21)的侧部与所述小放置模(8)或所述大放置模(9)的侧部接触,所述挤压板(21)与所述Z形杆(13)的位置相对应。

7.根据权利要求6所述的一种预制肉制品杀菌装置,其特征在于:所述挤压杆(20)上套接有挤压弹簧(2),所述挤压弹簧(2)的两端分别与所述衔接杆(19)、所述挤压板(21)相互靠近的侧部固定连接。
