专利号: 2024213037802
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

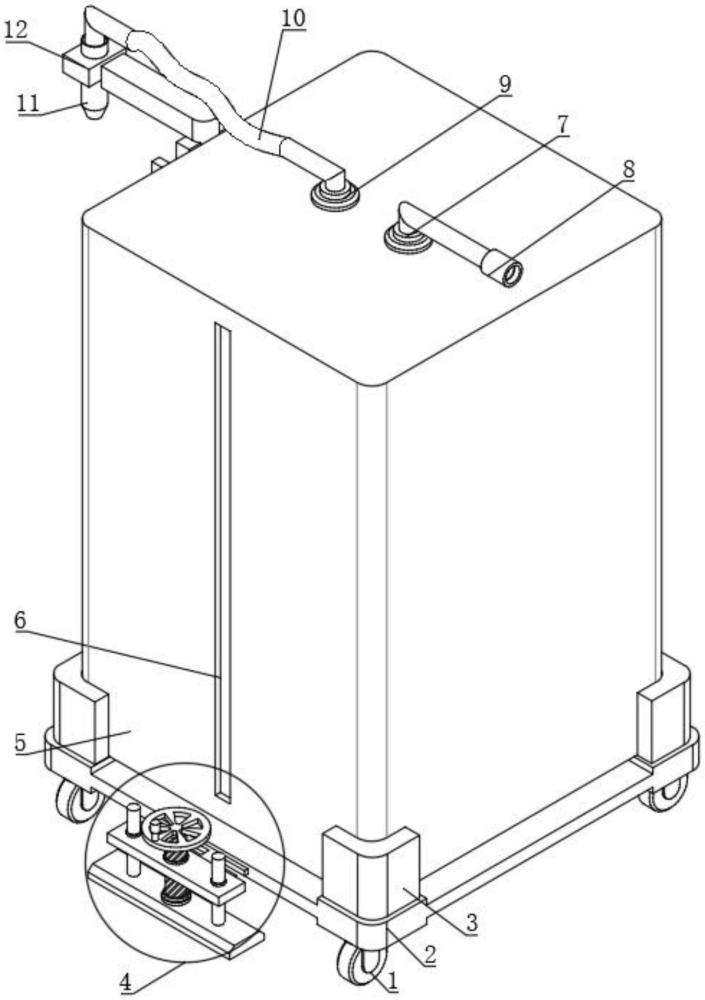

1.一种工业锅炉给水控制装置,包括底架(2),其特征在于:所述底架(2)底部设置有万向轮(1),所述底架(2)表面设置有支撑组件(4),所述底架(2)顶部设置有储水箱(5),所述储水箱(5)一侧设置有安装架(14),所述安装架(14)和储水箱(5)之间设置有安装组件(18),所述安装架(14)内部底部设置有第一电动推杆(15),所述第一电动推杆(15)顶端设置有调整架(16);

所述调整架(16)和安装架(14)之间设置有限位组件(19),所述调整架(16)内部一侧设置有第二电动推杆(17),所述第二电动推杆(17)一端设置有安装块(12),所述安装块(12)内部设置有注水口(11),所述储水箱(5)顶部设置有出水泵(9),所述出水泵(9)一端设置有输水管(13),所述出水泵(9)另一端和注水口(11)之间设置有软管(10),所述储水箱(5)表面开设有观察窗(6)。

2.根据权利要求1所述的一种工业锅炉给水控制装置,其特征在于:所述底架(2)顶部固定连接有限位架(3),所述储水箱(5)卡接在限位架(3)内侧。

3.根据权利要求1所述的一种工业锅炉给水控制装置,其特征在于:所述储水箱(5)顶部设置有进水泵(7),所述进水泵(7)一端设置有连接口(8)。

4.根据权利要求1所述的一种工业锅炉给水控制装置,其特征在于:所述支撑组件(4)包括支撑架(401),所述支撑架(401)固定连接在底架(2)表面,所述底架(2)内部设置有螺纹套(402),所述螺纹套(402)内部套接有螺纹杆(404),所述螺纹杆(404)顶端固定连接有转轮(403),所述螺纹杆(404)底端固定连接有转轴(405),所述转轴(405)底端通过轴承套接有支撑座(406),所述支撑架(401)内部设置有第二限位套(407),所述第二限位套(407)内部套接有第二限位杆(408),所述第二限位杆(408)固定连接在支撑座(406)顶部。

5.根据权利要求1所述的一种工业锅炉给水控制装置,其特征在于:所述安装组件(18)包括安装板(181)和螺纹孔(182),所述安装板(181)固定连接在安装架(14)一侧,所述螺纹孔(182)开设在安装板(181)和储水箱(5)内部,所述螺纹孔(182)内部螺纹连接有螺栓(183)。

6.根据权利要求1所述的一种工业锅炉给水控制装置,其特征在于:所述限位组件(19)包括固定架(191),所述固定架(191)固定连接在调整架(16)一侧,所述固定架(191)内部设置有第一限位套(192),所述第一限位套(192)内部套接有第一限位杆(193),所述第一限位杆(193)固定连接在安装架(14)内部底部。
